Drehdurchmesser: 570 mm
Drehlänge: - mm
Steuerung: -
Drehdurchmesser über dem Bettschlitten: 360 mm
Spitzenweite:
2.000 mm
Drehzahl: max. 2500 U/min
Leistung: 11 kW
max. Vorschub längs: 7,5 m/min
max. Vorschub quer: 7,5
m/min
Eilgang längs: 12 m/min
Eilgang quer: 15 m/min
Pinolendurchmesser: 95 mm
Pinolenhub: 220 mm
Pinolenaufnahme: MK 5
Maschinengewicht ca.: 2,97
t
Raumbedarf ca.: 3,8m x 1,3m x 2m m
technische
Beschreibung:

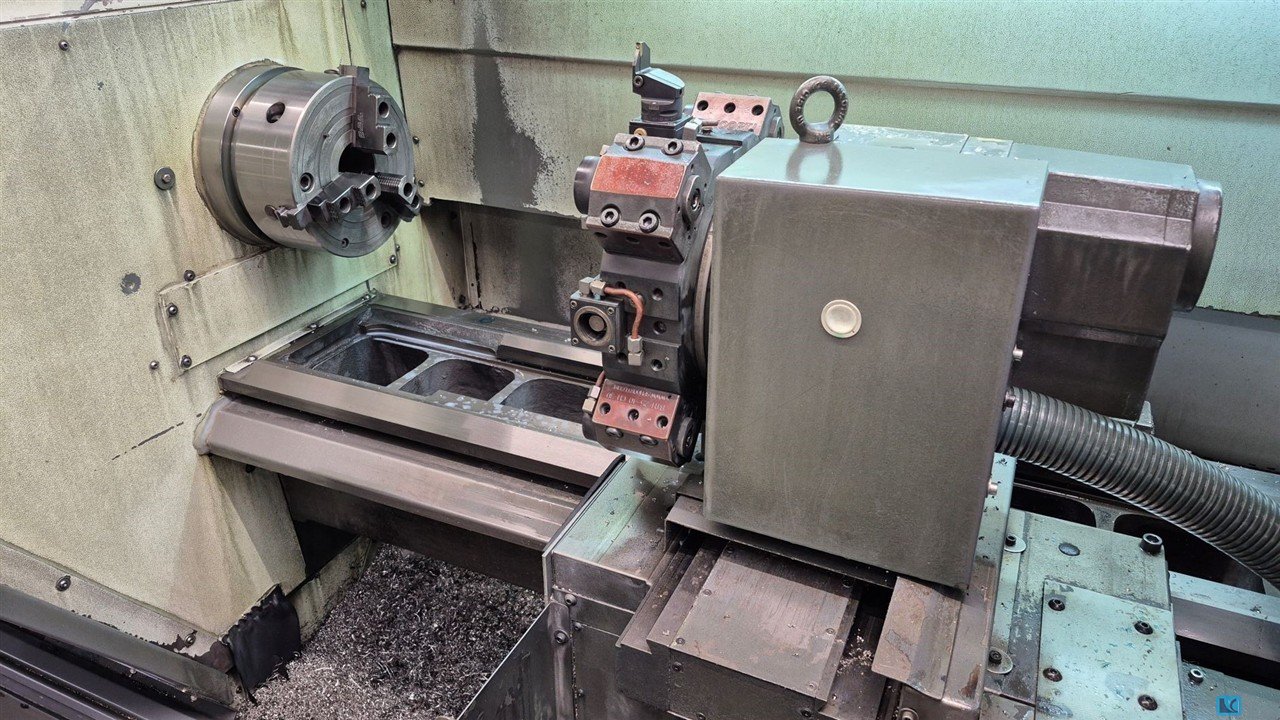

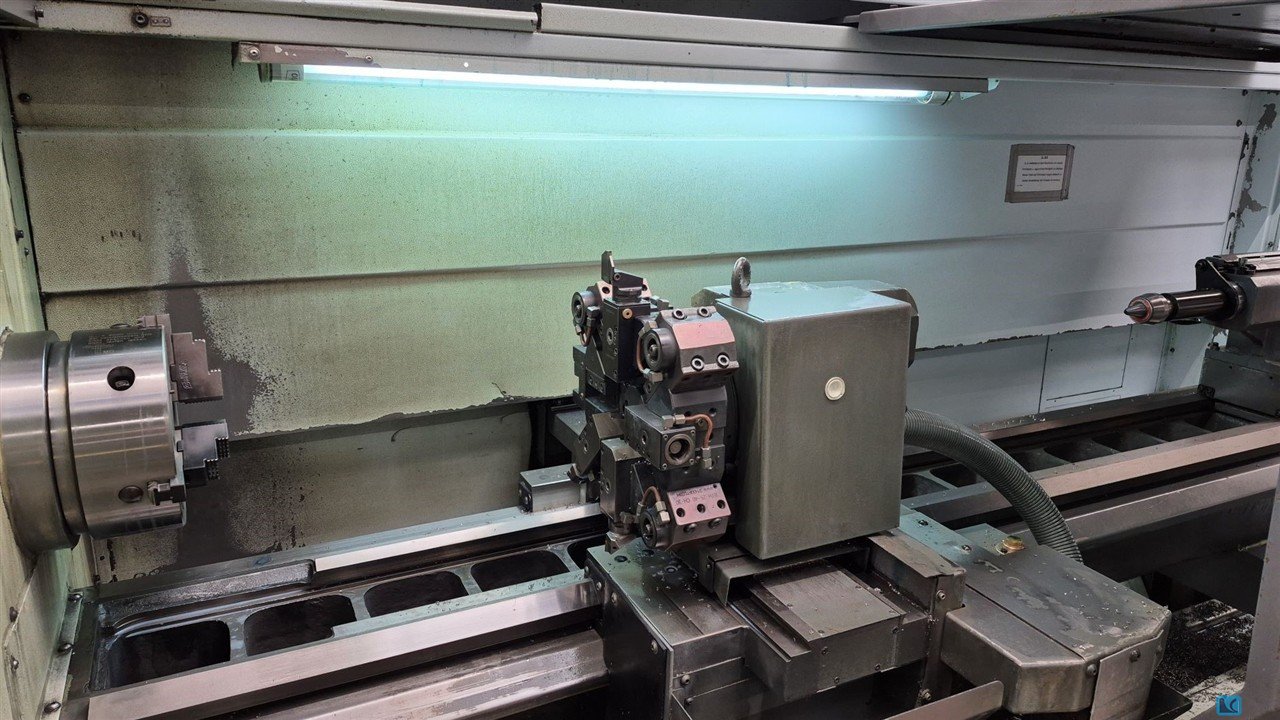

- Werkzeugrevolver - automatisch - 8-fach (siehe
auch Optionen) - CAPTO-Revolverscheibe
- Maschinenbett - aus
Perlitguss GG-26
- hohe Steifigkeit durch starke Verrippung
-
Bettschlitten - Führungsbahnen gehärtet und geschliffen
-
automatische Schmierung der Bettbahn
- Reitstock - manuell
-
Schnellklemmung
- Bedienstation - zwei verfahrbare Handräder am
Bedienpult
- ein bewegliches Handrad
- Steuerung -

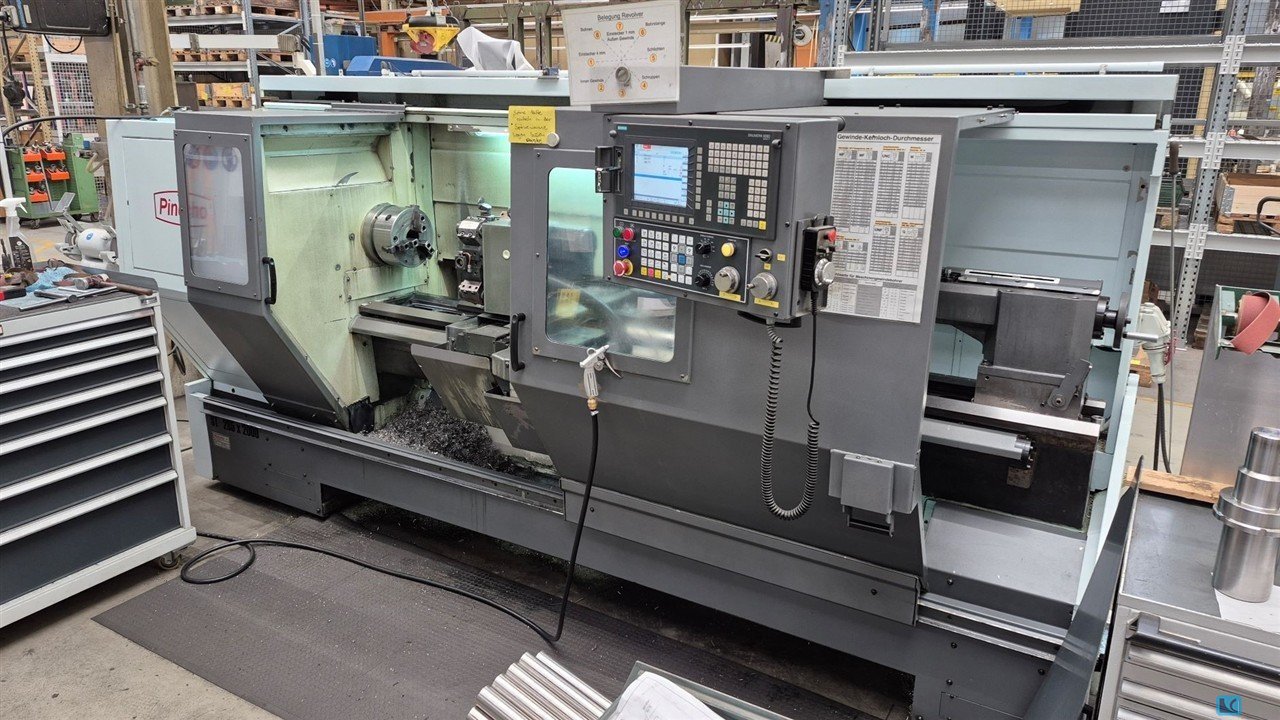

CNC-Steuerung Siemens 828 D
- Siemens Comfort (inkl. Shopturn und
Restmaterialerkennung)
- Genauigkeit - nach DIN 8605
-
Elektroeinrichtung - elektr. Handräder (X- und Z-Achsen)
-
Niedervoltbeleuchtung
- Maschinenverkleidung -
Vollverkleidung
- Lackierung - RAL 7035 (Lichtgrau) / RAL 9023
(Perldunkelgrau)
2) Zusatz / Optionen
- Zubehör -
Kühlmittelanlage
- Spänewanne

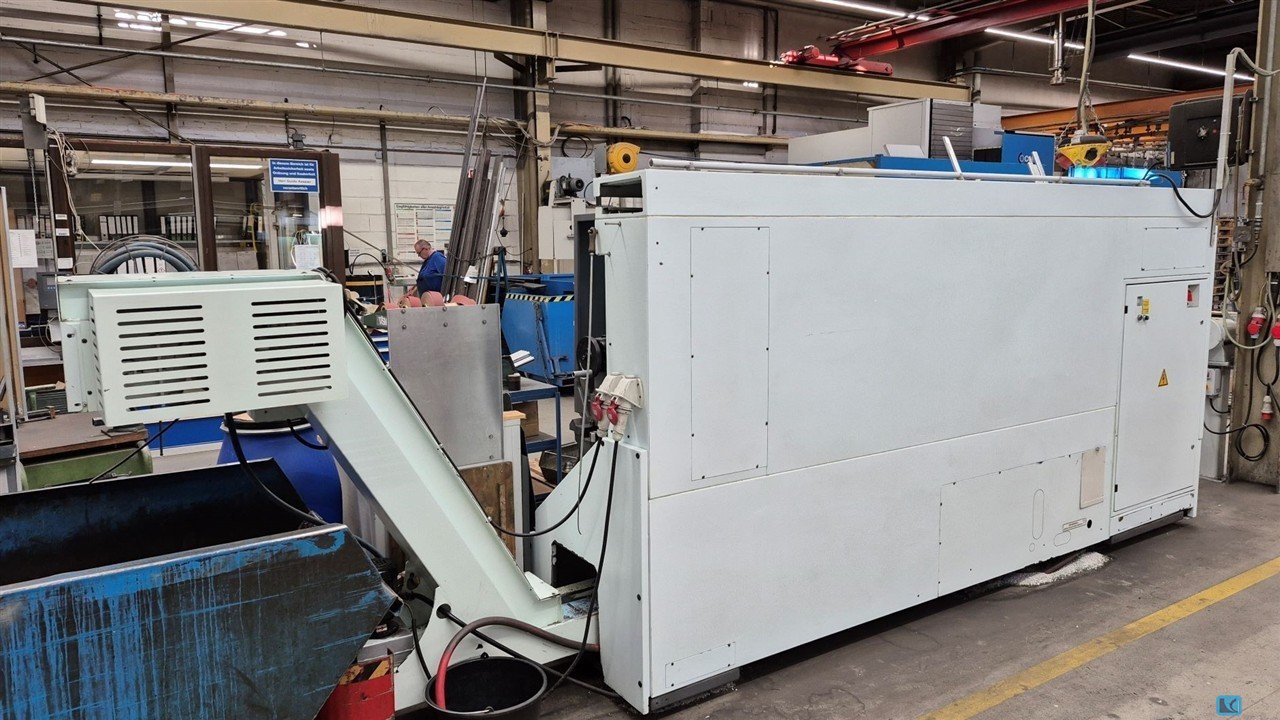

- Späneförderer
-
Bedienungsanleitung
- 3-Backen-Keilstangenfutter, Ø 250 mm
-
Optionen - Abnehmbarer Werkzeugrevolver (Tausch mit Multifix
möglich)
