x-Weg:670 mm
y-Weg:830 mm
z-Weg:600 mm
Steuerung: HEIDENHAIN ITNC 530
Verfahrwege:
X-Achse: 670 mm
Y-Achse: 830 mm
Z-Achse: 600 mm
A +120° bis -120°, C 360°

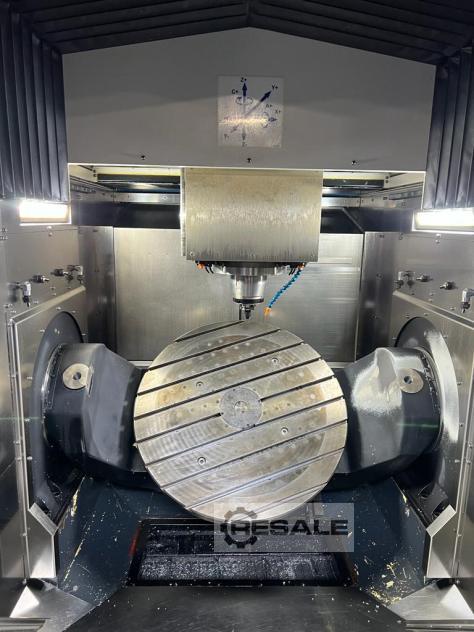

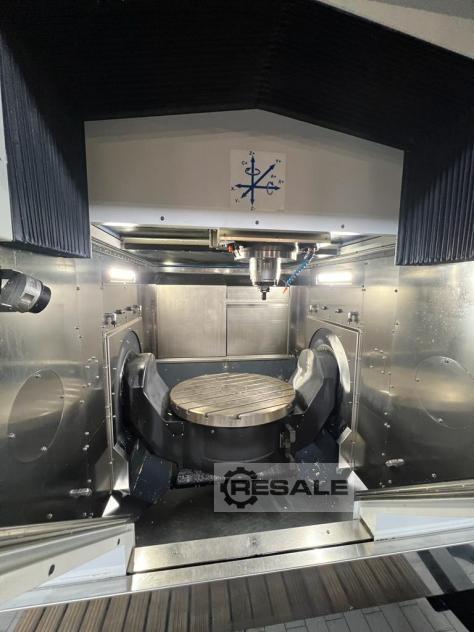

Arbeitsbereich
Drehtisch Durchmesser 800 mm,
9 T-Nuten,
Tischbelastung 1200 kg,

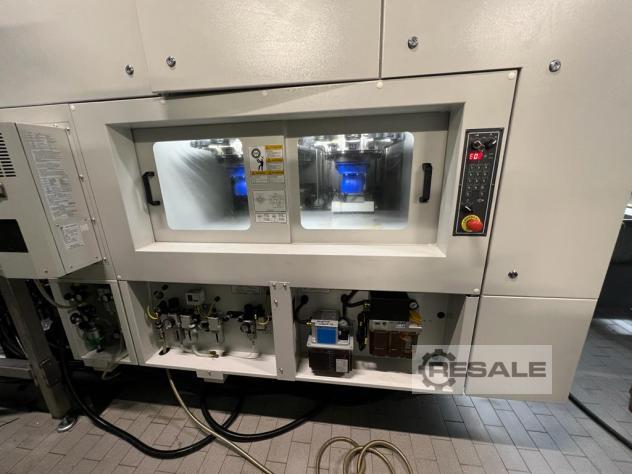

Werkzeugwechsler
Werkzeugaufnahme: HSK-A 63
96-facher Werkzeugwechsler
Werkzeuglänge max.: 300 mm
Werkzeugdurchmesser max.: 75 mm
Werkzeugdurchmesser mit angrenzend leerer Station max.: 125 mm
Werkzeuggewicht max.: 7 kg
Werkzeugwechselzeit: 3 s
Eilgang und Vorschub
Eilvorschub X Y Z 60 m/min, +
max. Geschwindigkeit A-Achse 50 UpM
C-Achse 100 UpM
Beschleunigung X Y Z max. 7 ms²,
Allgemeine Daten
Wiederholgenauigkeit/Positioniergenauigkeit bei Neulieferung 0,004
mm/0,008 mm (VDI/DGQ 3441)
inkl. Werkzeugaufnahmen mit Werkzeugen auf dem Werkzeugwechsler,
Ölnebelabsaugung
IKZ
Späneförderer
Nennleistung 90 kVA
Volllaststrom 125 A
max. Stromlast 200 A
400 V
50 Hz
Verkäufer Angebot Nr. resale 163724594
