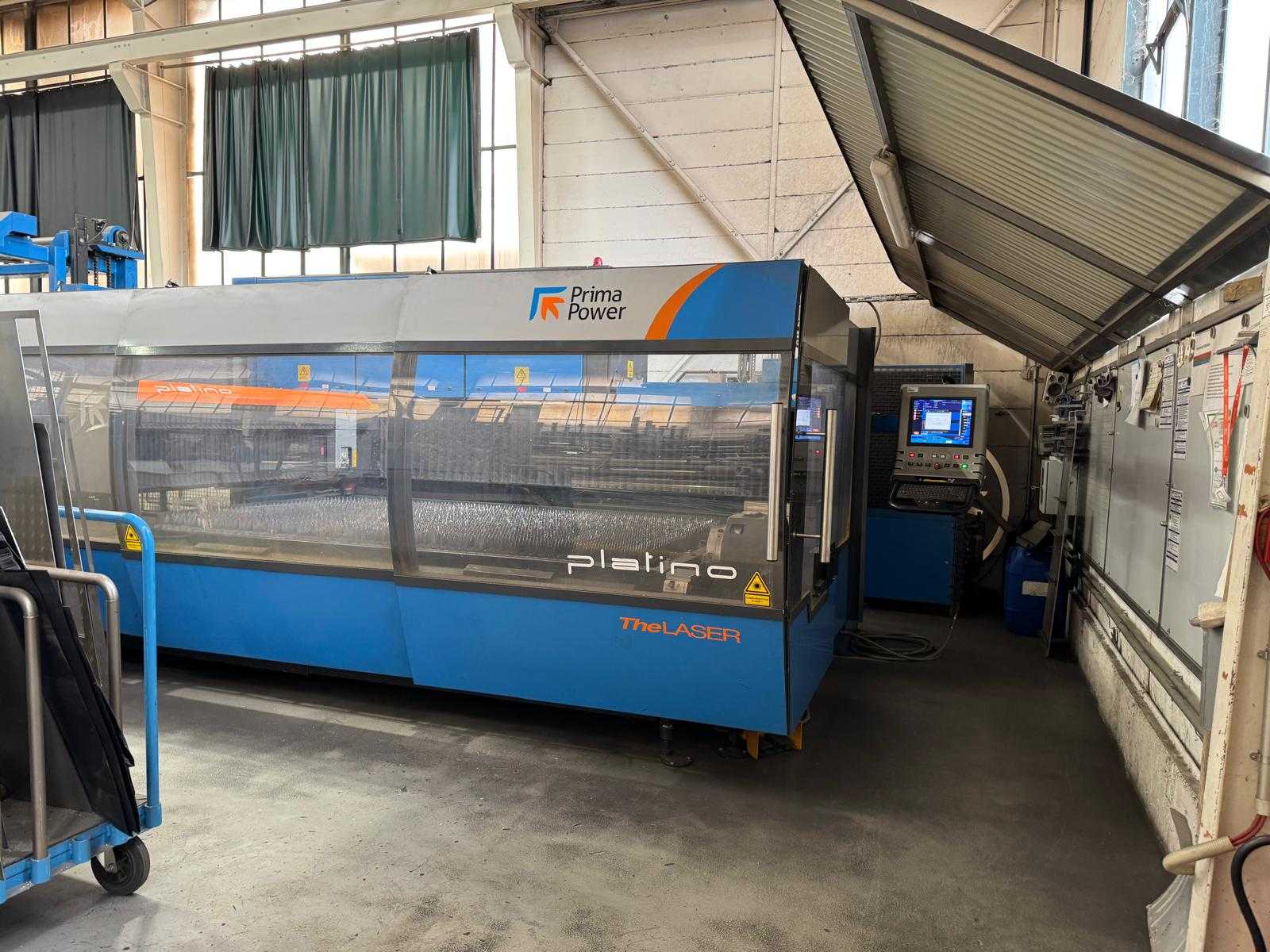

Laser Maschine Prima Power CV 5000
Baujahr: 2016
Zusätzliche Ausstattung
Donaldson Schweißrauchabsaugung: Donaldson Torit
2DFP6
Baujahr: 2016
3.1. CV-Serie CO₂-Laser Spezifikationen (CV 5000)
Durchschnittsleistung: 200 W – 5.000 W
Spitzenleistung: bis zu 6 kW
Wellenlänge: 10,6 Mikrometer
Strahlqualitätsfaktor (M²): < 2,4 (typisch 2,1
bis 2,3)
Strahldivergenz: 1,5 mrad (Halbwinkel)
Strahldurchmesser am Ausgang: 15 mm 1/e², 21 mm
Vollstrahl
Pulsbetrieb – Pulswiederholrate: 0 – 2 kHz
Pulsbreite: 250 Mikrosekunden, 70 µs
Auflösung
Ausrichtungsstabilität: +/- 150 µrad
Betriebsbedingungen:
Umgebungstemperatur (max.): 40 °C
Umgebungstemperatur (min.): 10 °C
Relative Luftfeuchtigkeit: < 95 % (nicht kondensierend)
Diodenlaser:
Wellenlänge: 635 nm
Ausgangsleistung: < 1 mW
3.2. CV-Serie CO₂-Laser Versorgungsspezifikationen (CV
5000)
Elektrisch:
Leistung: 37 kW
Spannung: 400 VAC – 460 VAC ±10 %, 3-phasig
Kühlung:
Erforderliche Kühlleistung: 45 kW
Durchflussrate: 133 L/min (35 GPM)
Eingangstemperatur: 18 – 20 °C
Maximaler Eingangsdruck: 6 bar
Nominaler Eingangsdruck: 3 bar
Differenzdruck: 1,5 bar
Kühlmedium: Destilliertes Wasser mit 35 % Dowfrost HD
Filteranforderung: 100 Mikron
Gas:
He: 99,996 % | 67,7 % | 13,4 – 46,8 SLPH
CO₂: 99,995 % | 4,1 % | 0,9 – 3,0 SLPH
N₂: 99,996 % | 28,2 % | 5,8 – 20,2 SLPH
Gesamtverbrauch: 20 – 70 SLPH (variabel)
Deutschland
