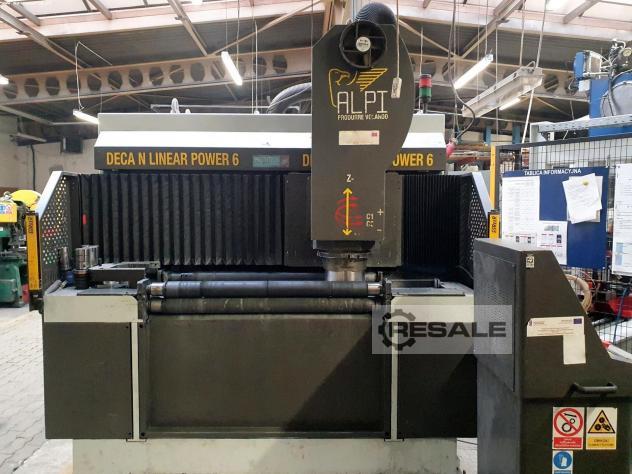

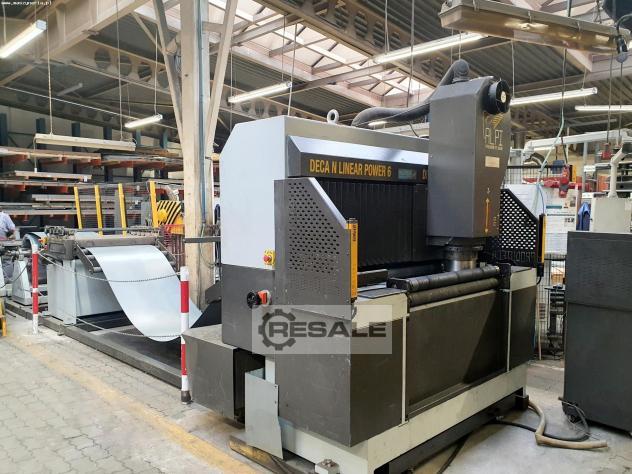

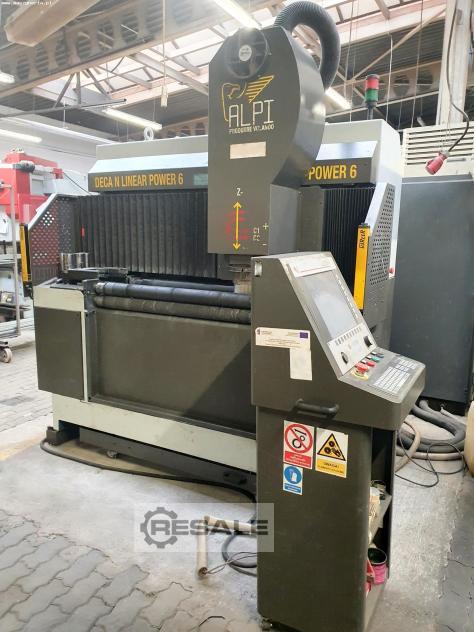

PRODUTECH ALPI DECA N Coil-Stanzmaschine

Coil-Stanzmaschine PRODUTECH ALPI DECA N wurde im Jahr 2010 in Italien gebaut und ist für das Präzisionsstanzen, Stanzen und Markieren von Blechen mit einer maximalen Dicke von 3 mm konzipiert. Die Struktur der Maschine, die aus dicken, elektrisch geschweißten Stahlblechen besteht, verfügt über alle notwendigen Komponenten, um die Vielseitigkeit der Massenproduktion mit hoher Kapazität zu gewährleisten. Eines dieser Elemente ist der MultiTool-Kopf mit Stempeln für alle Bearbeitungsarten, mit denen jede Form gestanzt werden kann. Darüber hinaus kann jeder Stempelhalter und jede Matrize unabhängig voneinander gesteuert werden, auch während der Rotation.

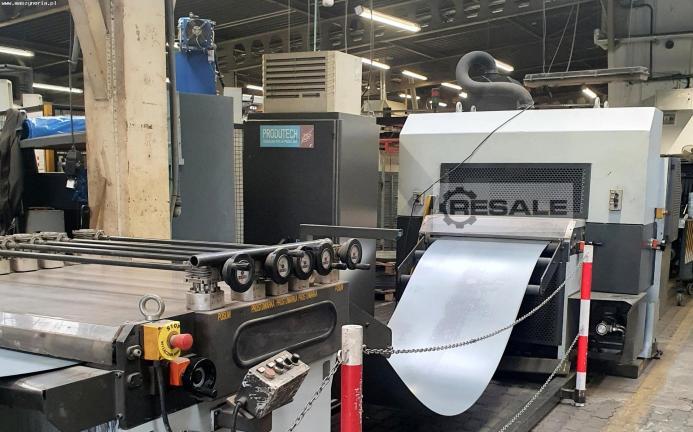

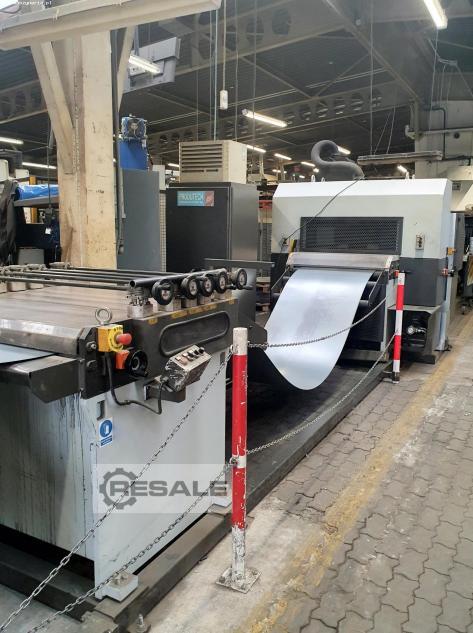

Der Bearbeitungsprozess beginnt mit dem schrittweisen Abrollen des Blechs vom Coil zur Stanzstation durch die Richt- und Abwickelhaspeln. Ein Vorschubsystem, bestehend aus gummierten und geschliffenen Rollensystemen, bewegt dann das Material während der kontinuierlichen Bearbeitung, ohne dass Anschläge oder der Einsatz von Greifern erforderlich sind. Alle Bearbeitungsköpfe, die mit innovativen Lösungen konzipiert wurden, sind mit genau bemessenen Führungen und gehärteten Gleitern mit Rollenlagern ausgestattet. Dank dieser Lösung erreicht die Stanzmaschine ALPI DECA N eine hohe Bewegungsgeschwindigkeit, eine hohe Widerstandsfähigkeit und Robustheit, eine absolute Positionierungsgenauigkeit und gewährleistet eine geringe Wartungshäufigkeit.

Die PRODUTECH DECA N LINEAR POWER 6 Coil-Stanzanlage besteht aus:
– Stanzmaschine

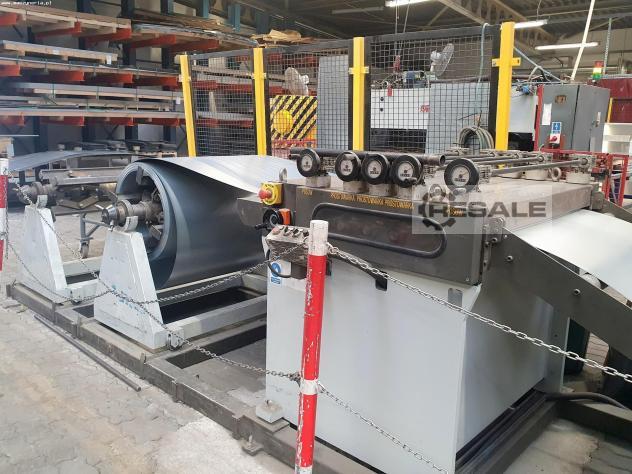

– Richt-Zuführstation
– Abwickelhaspeln von Blechen

Technische Daten der Coil-Stanzmaschine PRODUTECH ALPI DECA N

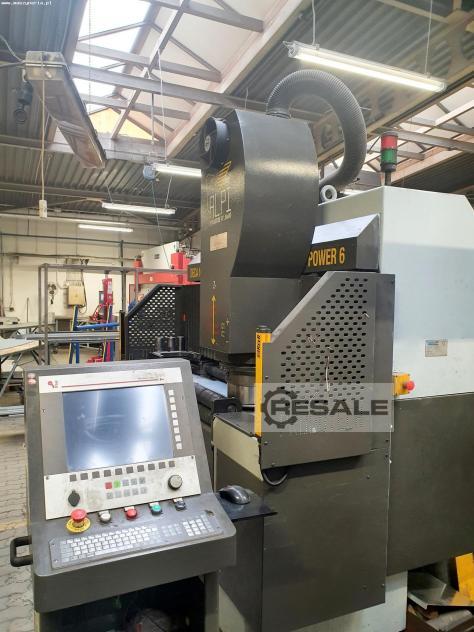

- CNC-Steuerung: ESA S500
- Anzahl der Achsen: 6 (X, Y1, Y2, Z, B, C)
- maximale Blechbreite: 1000 mm
- maximale Werkstückdicke: 3 mm
- MultiTool-Kopf
- Lichtvorhänge: ReeR
- Werkzeuge mit hohem Kopf: AMADA
- durchbrochener Schnitt: Schneidwalze
- Gesamtabmessungen der Maschine (L x B x H): 7000 x 2000 x 2500 mm
