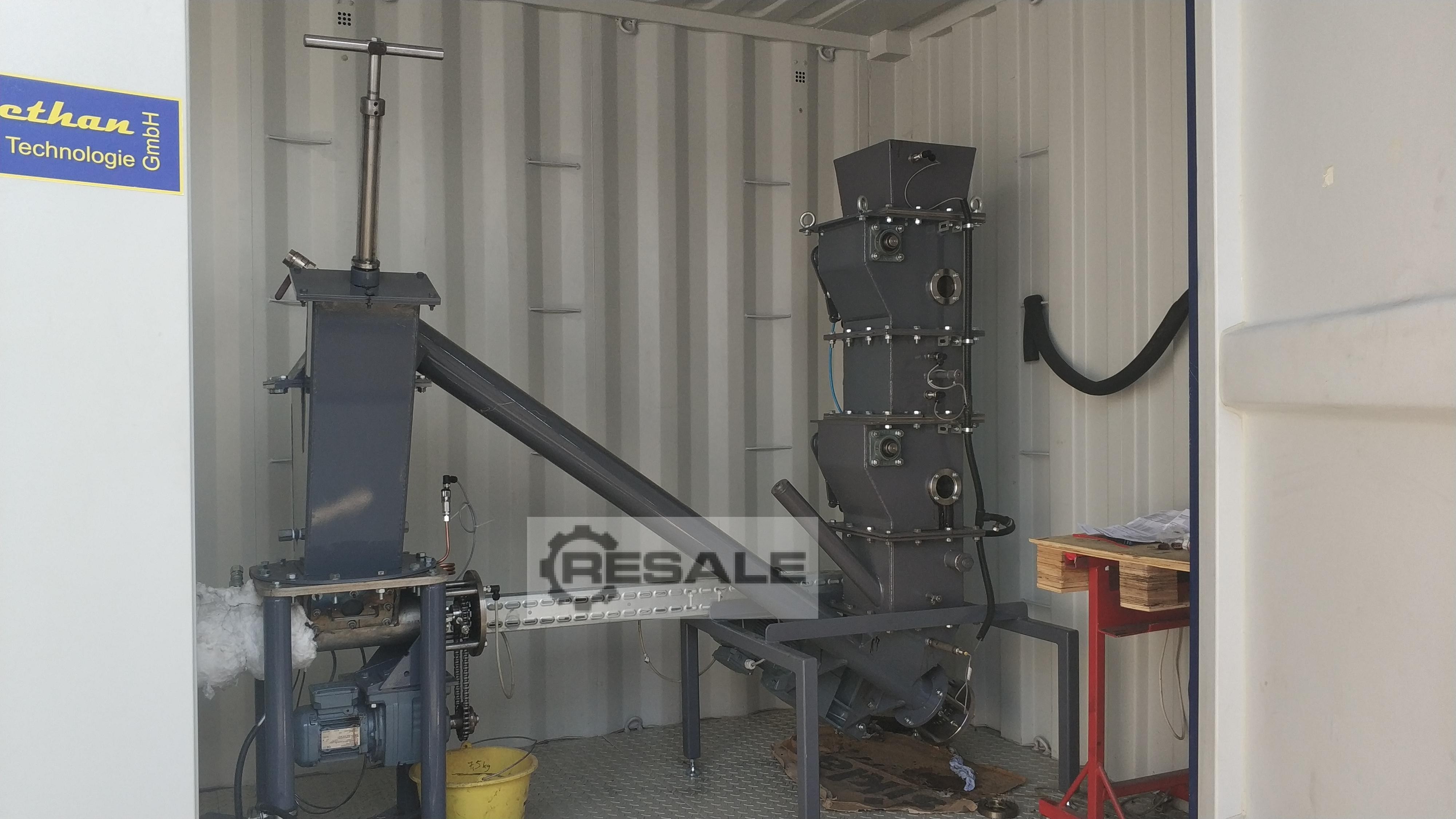

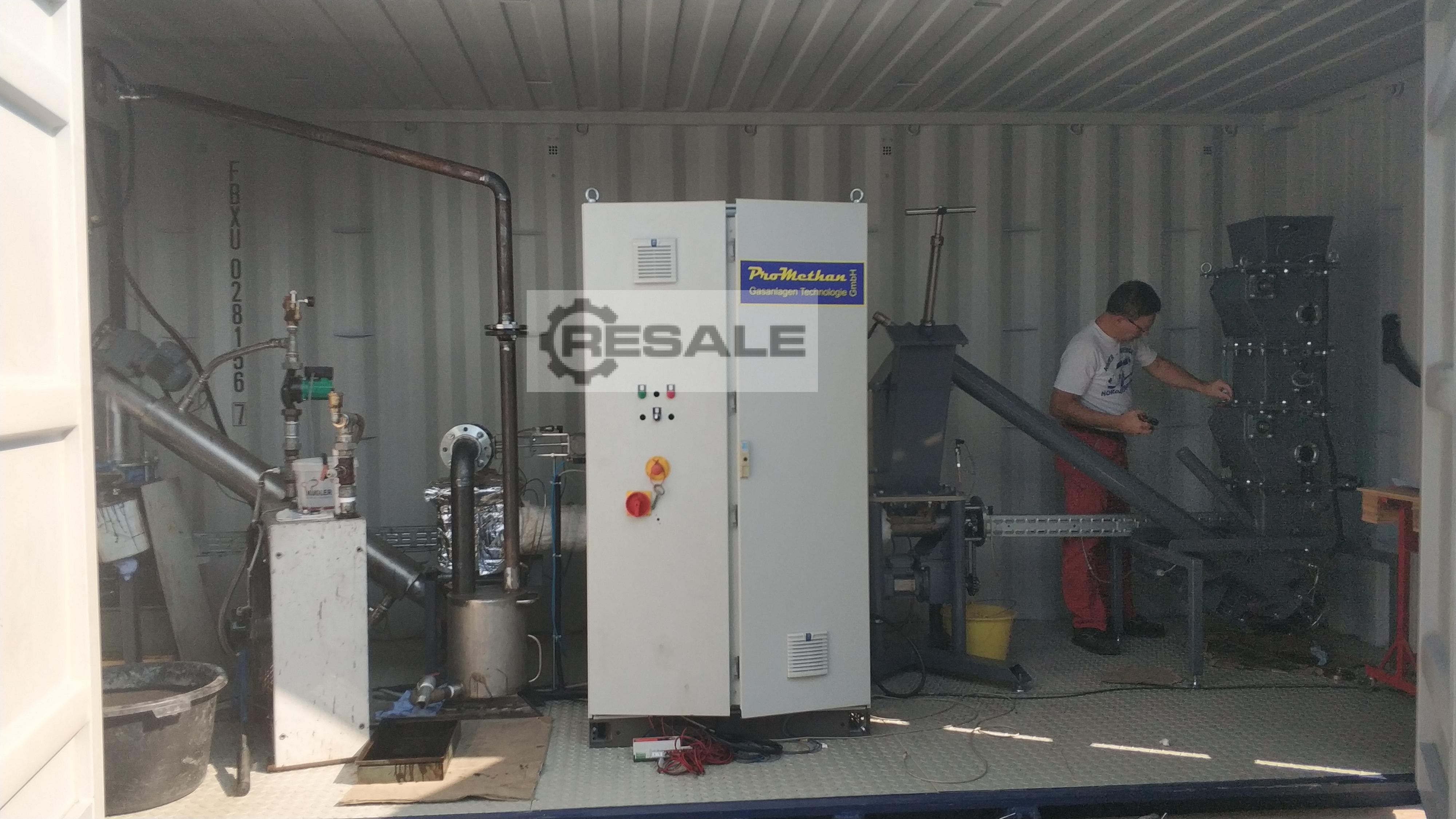

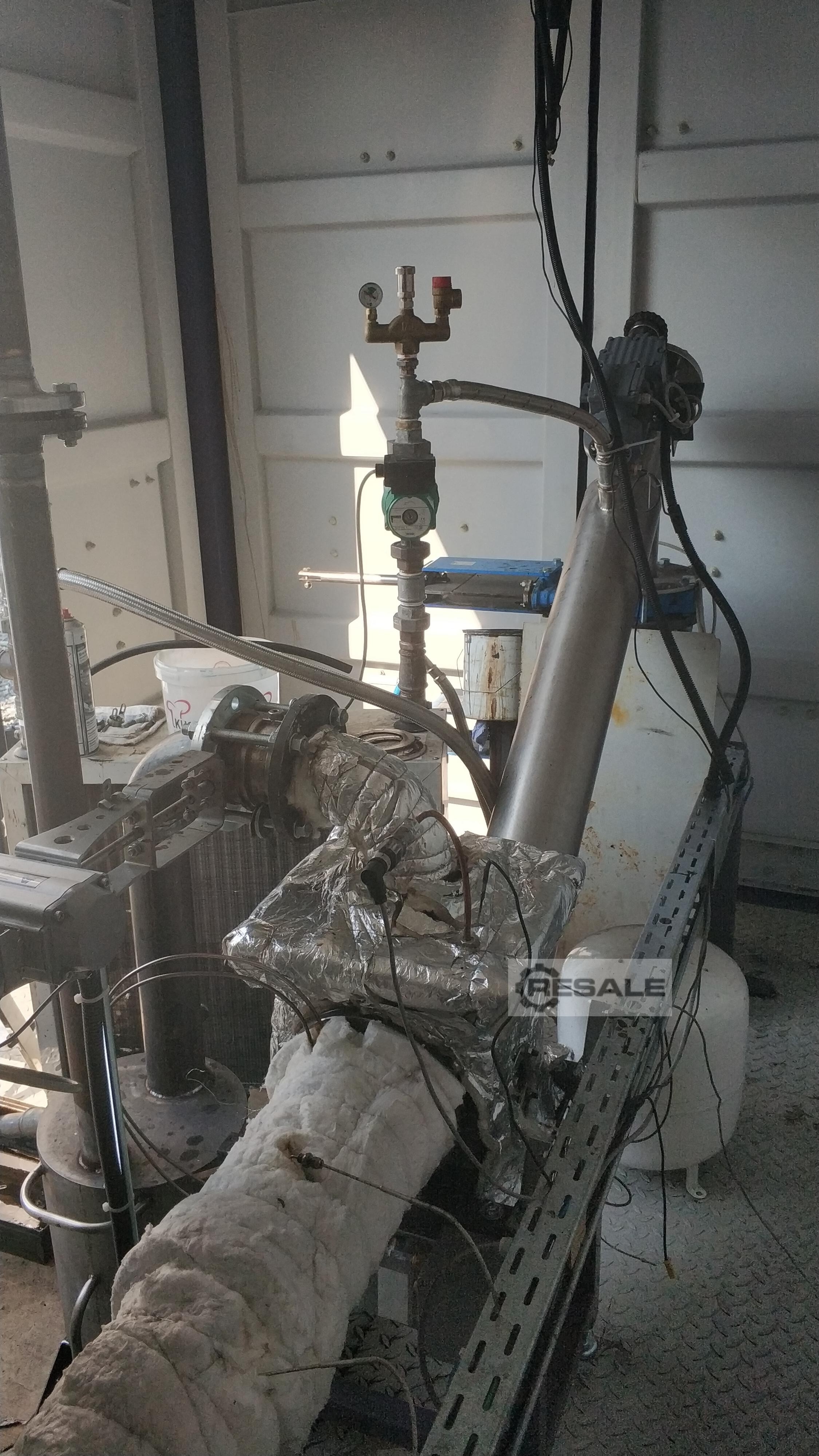

Labor-Pyrolyseanlage für die Erzeugung von Pyrolysekoks (Kohle) zur
stofflichen und für die Erzeugung von Pyrolysegas zur energetischen
Nutzung gebraucht in Technikcontainer.
Bestehend aus:
Einfalltrichter mit Zellradschleuse
Mechanische Substratnachführung
Elektromotorisch angetriebene Pyroylseschnecke in Stahlmantelrohr
Elektrische Mantelheizung
Trennkammer für Pyrolysekoks und Pyrolysegas.
Gaskondensationseinheit Auffangbehälter
Gasfackel
Austragsschnecke für Pyrolysekoks in Wärmetauschermantel
Rückkühler
Schieber für Austrag Pyrolysekoks
Sensoren und Aktoren
Schaltschrank mit Verkabelung
MSR-Technik mit Prozessvisualisierung
20ft. Side-Door Container
Optionen:
Pendelklappeneintrag für gröbere Substrate
Getestete Substrate während des Förderzeitraums:
Klärschlamm (aus Teich)
Klärschlamm (aus Faulturm)
Ersatzbrennstoff (Pellets)
Tiermist (Puten)
Siebüberlauf aus Abfallbiogasanlage
Zusätzlich können Gärreste aus Biogasanlagen, Schrauchschnitt,
Rebschnitt,
Reedgras, Nussschalen, Obstkerne, Treber u. Trester pyrolisiert
werden.
Die Substrate waren auf U<10% getrocknet
Leistungsdaten:
Substratduchsatz: ca. 20-50 Kg/h
Pyrolysetemperatur: max. 700 °C
Stromaufnahme: ca. 7 Kwel.
Abmaße: L=6m, B=2,5m, H=2,5m (Container)
Gewicht: ca. 6 Tonnen (Gesamt)
Die Anlage wurde für das Förderpojekt „Pyrogas_1&2
(Kooperationspartner TU-München & Völkl Motorentechnik GmbH)
entwickelt, aufgebaut und über mehrere 100 Stunden mit diversen
Substraten betrieben, um:
- den Pyrolyseprozess und die Funktion der Anlage nachzuweisen
- Pyrolysekoks aus diversen Substraten herzustellen
- Pyroylsegas zu vermessen
- Pyrolyseöl zu vermessen
Die Anlage kann nach Vereinbarung besichtigt und vorgeführt
werden.
Anlage lagernd, abholbereit in 95643 Tirschenreuth.
Deutschland
