Dampfkesselanlage 120MW / 30 bar Sattdampf
Guter Zustand Dampfkesselanlage für 54 kg/sec Sattdampf bei 30 bar
Produktion für einen industriellen Prozess. Der Kessel ist

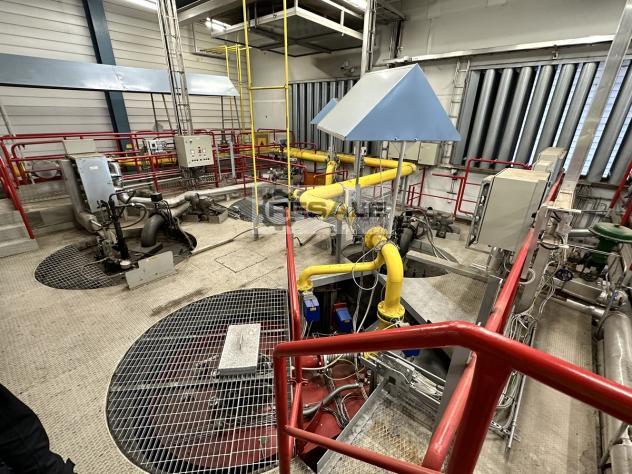

membranwandig, unten abgestützt und verfügt über zwei
erdgasbefeuerte und zwei mit leichten Brennstoffen befeuerte Brenner

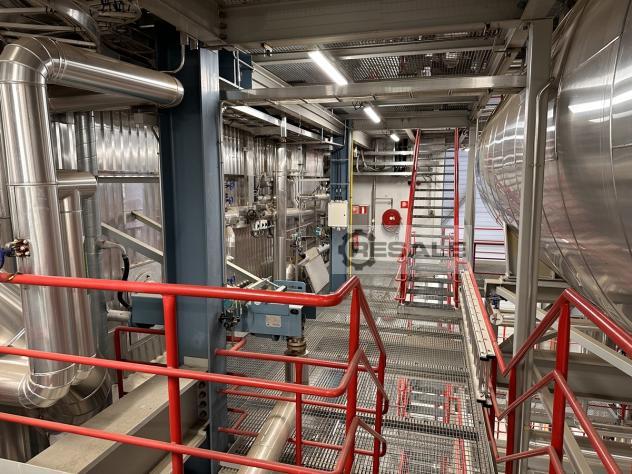

mit einer Leistung von je 30 MW, die sich auf der Oberseite des
Kessels befinden. Der Boden des Feuerraums und der untere Verteiler
sind mit feuerfesten Platten geschützt. Die Rauchgasseite des Kessels
arbeitet unter Überdruck, die Anlage verfügt über zwei 100%ige
Verbrennungsluftgebläse und es gibt kein Abgasgebläse. Die Anlage
wurde während ihrer gesamten Lebensdauer sehr gut gewartet und
aufgerüstet und erfüllt die strengsten Qualitätsanforderungen von
heute.
Der Dampfkessel verfügt über eine natürliche Wasserzirkulation, und
die Heizflächen sind in zwei Zügen angeordnet: Die
Konvektionsflächen (Verdampfer) befinden sich im 2. Entwurf des
Kessels und der Speisewasservorwärmer (Economizer) befindet sich in
einem eigenen separaten Zug. Die Brenner arbeiten mit nicht
vorgewärmter Kesselraumluft und sind mit Luftregistern für die
vertikale Verbrennung ausgestattet. Das Register besteht aus einer
primären und einer sekundären Abteilung. Die Brenner sind auf einen
geringen Stickoxidausstoß ausgelegt. Die Wassertemperatur im

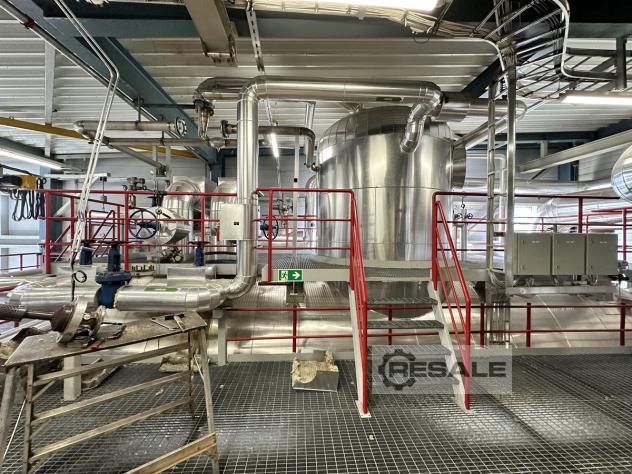

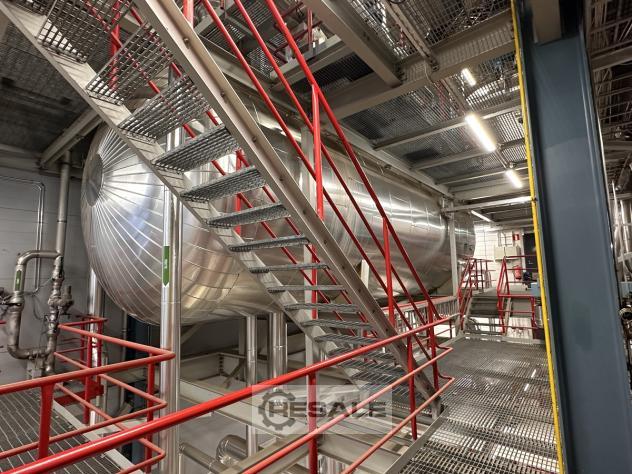

Speisewassertank des Kessels beträgt ca. 137 °C, was der Temperatur
des Speisewassers entspricht, das dem Economizer zugeführt wird.

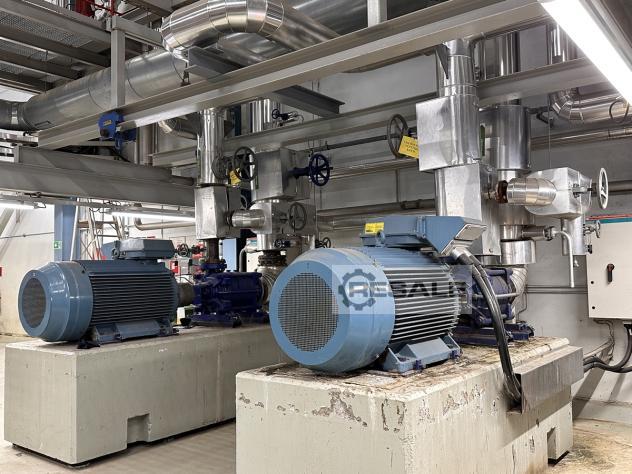

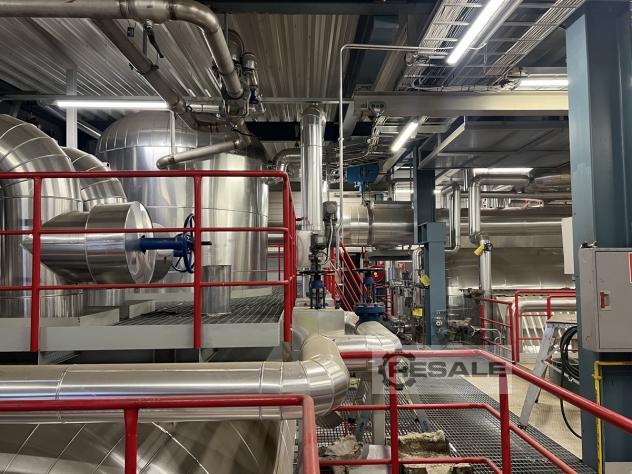

Die Kesselanlage besteht aus einem Speisewassersystem, einer

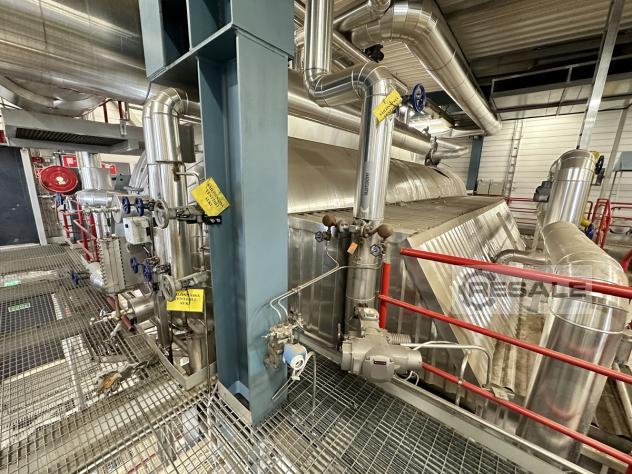

Dampftrommel, einer Leichtdiesel-Heizölanlage, einer
Wasserentsalzungsanlage, Dampf- und Kondensatsystemen und einer
modernen Anlagensteuerung. Die Abgase durchlaufen einen Multizyklon
zur Partikelabscheidung. Die Lieferung umfasst Serviceplattformen,
Stahlkonstruktionen, Wand- und Dachsandwichscheiben des Heizraums.
Das Betriebs- und Steuerungssystem der Dampfanlage wurde im Jahr 2016
komplett umgebaut und basiert derzeit auf dem Siemens T-3000-System
mit Siemens Simatic 7-Serie SPS
Technische Eigenschaften
Hersteller Prosessiputkitus Oy, Finnland
Baujahr 1999
Nenndampferzeugung 54 kg/sec
Thermische Nennleistung 120 MW
Dampfdruck min-max 20 – 30 bar(a)
Dampftemperatur 212 – 237 ºC
NOx-Emissionen NNNN
Staubgehalt im Abgas Max. 50 mg/Nm3
Grundfläche des Kesselhauses 29,5 x 18,7 m
Finnland
