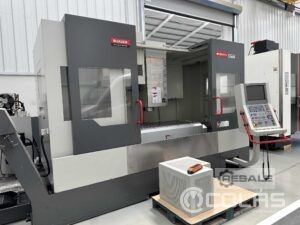

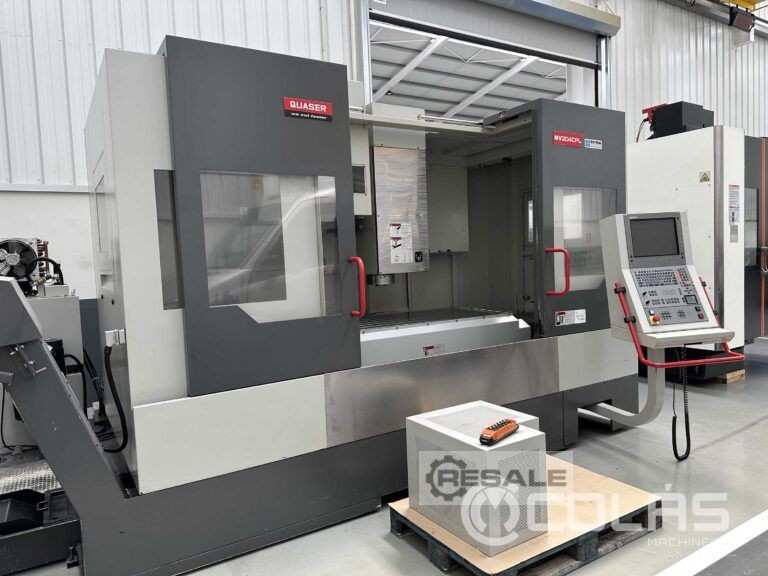

Hersteller QUASER
Modell MV204CPL/12
Monat / Jahr 03 / 2007

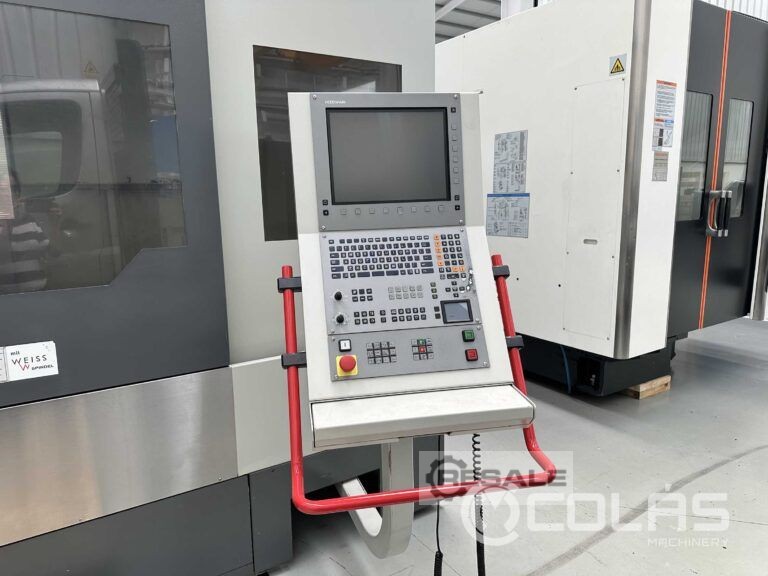

CNC HEIDENHAIN iTNC 530
Tisch
Tischfläche 1.700 x 700 mm.
Abstand Nase zum Tisch (min, max) 150- 760 mm
Maximal zulässiges Gewicht auf dem Tisch 2.000 kg
Routen und Vorstöße
Längsweg (X) 1.524 mm.
Querweg (Y) 700 mm.
Vertikaler Verfahrweg (Z) 610 mm.
Schneller Vorschub X/Y/Z-Achsen 36.000 mm./min.
Kopf
BT 40 BIG PLUS Spindelaufnahme
Maximale Spindeldrehzahl 12.000 U/min
Spindelleistung 33 kW
Autoloader-Werkzeuge
Art der Kette
Zufällige Veränderung
Lagerpositionen 30
Maximale Werkzeugbreite mit angrenzenden freien Plätzenq 150 mm.
Maximale Werkzeugbreite ohne angrenzende freie Plätzeq 75 mm.
Maximale Werkzeuglänge 300 mm.
Maximales Werkzeuggewicht 7 kg
Werkzeugwechselzeit 1.415 s
Ausrüstung
Interne Kühlung 20 BAR INKLUSIVE
Fassungsvermögen des Kühltanks 350 l.
2 Kreuzspan-Evakuatoren INKLUSIVE
1 Längsspanauswerter INKLUSIVE
Tragbares Lenkrad INKLUSIVE
Kühlmittel-Reinigungspistole INKLUSIVE
Andere
Wiederholgenauigkeit 0,008 / 0,004 mm
