Gewindedurchmesser: 20 - 80 mm
Schleiflänge: 3500
mm
Gewindesteigung: . mm
Gewindelänge min./max.: 50/3500
mm
Spitzenhöhe: 400 mm
Werkstücklänge - max.: 4000
mm
Steuerung: Siemens 840-Dsl
Vorschubgeschwindigkeit
U-Achse: 0 - 2500 mm/min
Vorschubgeschwindigkeit W-Achse: 0 - 2500
mm/min
Vorschubgeschwindigkeit B-Achse: 100
1/min
Gesamtleistungsbedarf: 45 kW
Maschinengewicht ca.: 24
t
Raumbedarf ca.: 10,7 x 4,6 x 2,9 m

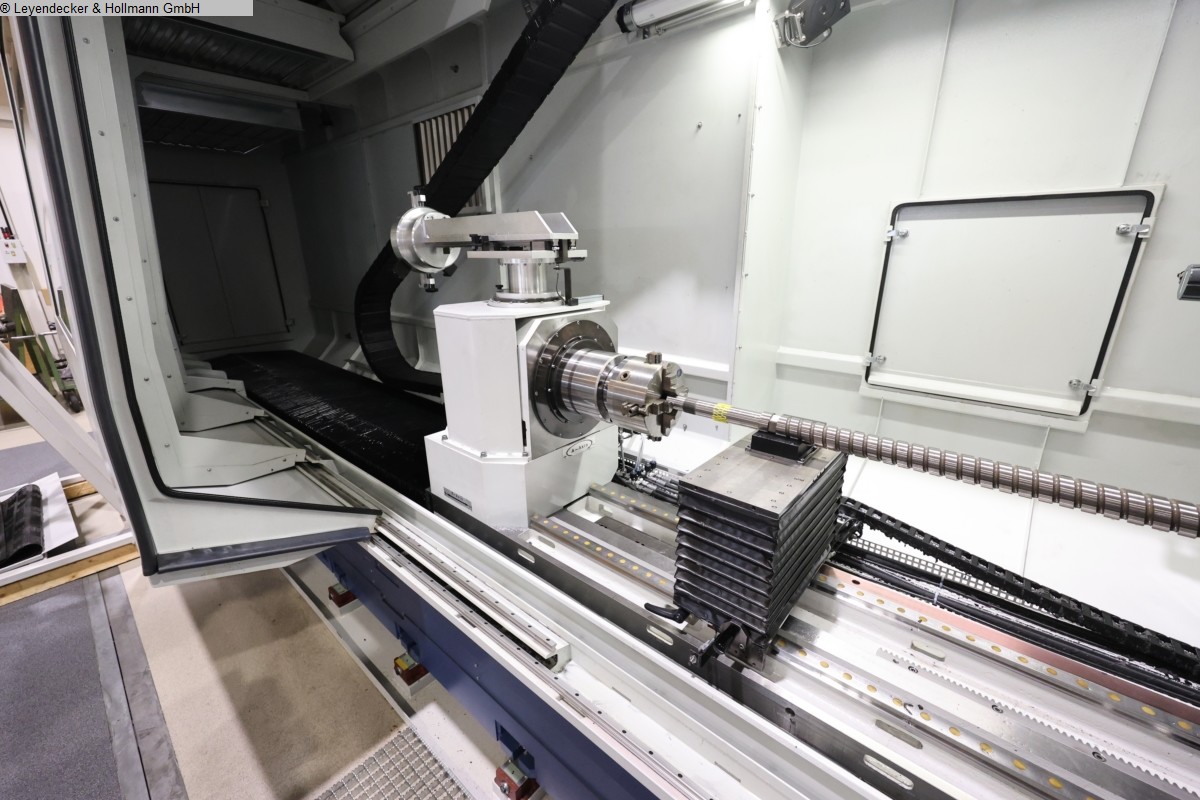

Gewindeschleifmaschine /
Profilschleifmaschine, geeignet für:
- das Gewindeschleifen von
ein- und mehrgängigen Kugelgewindespindeln mit
gotischen
Profilen und Sonderprofilen
- Ø 20 bis 80 mm bei einem
Schleifscheiben-Ø von 350 bis 500 mm
- Länge zwischen den
Spitzen bis max. 4000 mm
Ausstattung / Zubehör:
-
Schleifspindel:
- Leistung 14 kW
- Bei einem
Durchmesserbereich der Schleifscheiben von 350-500 mm sind
Schnittgeschwindigkeiten zwischen 20 und 75 m/s einstellbar.
-
Schleifscheiben:
- Durchmesser neu 500 mm
- Durchmesser
abgenutzt 350 mm
- Bohrungsdurchmesser 203,2 mm
-
Diamantformrolle:
- Durchmesser 121,3 mm
- Radius 0,5
mm
- Mitnehmerflansch für Werkstückdurchmesser 15-70 mm
-
Mitnehmer:
- für 10-32 mm Mitnahmedurchmesser am
Werkstück
- für 31-60 mm Mitnahmedurchmesser am
Werkstück
- für 60-105 mm Mitnahmedurchmesser am
Werkstück
