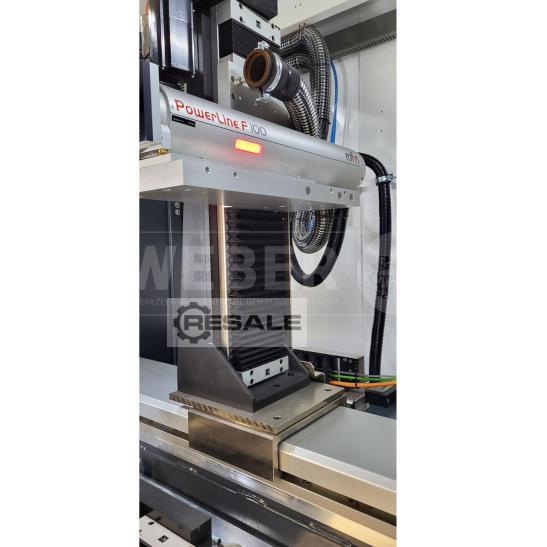

Typ Laser: PowerLine F100
Technische Daten:
Verfahrwege der Linearachsen
X/Y/Z-Achse: 800 / 300 / 300 mm
Max. Werkstückgewicht: 30 kg
Heizung-Ventilation-Klimatisation:
Arbeitstemperatur: 25°C +/- 10°C
Lagertemperatur: 5°C bis +40°C
Umgebungsbedingungen: nicht kondensierend, nicht korrodierend,
frostsicher
Luft E-Bereich: 160 m³/h
Pneumatikversorgung:
Medium: gefilterte, nicht geölte Druckluft
Max. zulässiger Betriebsdruck: 6 bar
Temperaturbereich: -10° bis + 60°C
Laserschutzklasse: Laserschutzklasse 1 nach EN (IEC) 60825-1:2007
Größe des Markierfeldes des Lasers: 120 x 120 mm
Betriebs- und Lagerbedingungen:
Tragkraft des Untergrundes: mind. 500 kg/m²
Abstand nach oben: 2 m für die Belüftung
Transporthöhe: mind. 2 m
Raumhöhe: mind. 2,50 m
Elekrizität:
Eingangssicherung (Schutz): 3 x 16 A
Nominale Spannung: 400 V (+/- 10%); 3P; N; PE
Nominale Frequenz: 50/60 Hz; Nullleiter belastet
Leistungsaufnahme: 4 kVA (bei 50 Hz)
Größe und Gewicht:
Breite1): 1,50 m plus Schwenkarm max. 0,8 m (Breite ohne Monitor)
Länge1): 1,80 m plus Schwenkarm 0,5 m (Länge ohne Monitor)
Höhe Steharbeitsplatz: 1,20 m
Arbeitshöhe: 0,96 m (Steharbeitsplatz)
Notwendige Fläche und Volumen 2)
Breite: 3,00 m
Länge: 2,50 m
Höhe: 2,20 m (Steharbeitsplatz)
Fläche: 7,50 m²
Gewicht, ca. : 1500 kg
1)Breite, Länge und Fläche der Laserbearbeitungsmaschine variieren
durch die Verstellung des optionalen Schwenkarms
2) Die notwendige Fläche und Volumen schließt eventuelle
Verkehrswege nicht mit ein! Verkehrswege um die Maschine sind vom
Betreiber gemäß den nationalen Arbeitsschutzbestimmungen
festzulegen.
Betriebs- und Lagerbedingungen:
- Keine direkte Sonneneinstrahlung
- Nicht an Heizkörper platzieren
- Keine starken Temperaturschwankungen
- Kein Bereich extremer Staubbelastung
- Kein Bereich extremer Öl-, Löse- oder Reinigungsmitteldämpge
