Abmessungen (L,B): -
Gewicht: -
schwenkbar ja/nein: -
In nebenstehen PDF-Dokument finden Sie die Beschreibung der
Positionen -
Preise auf Anfrage!
RUCHSER
Standardangebot mit Layout für
eine
Holzfenster-Fertigung mit angefräster
Glasleiste und
geschraubter Eckverbindung.
Tagekapazität ca. 15 Fenster
Fertigung bestehend aus:
Pos. 1.0 - Artikel
107850000

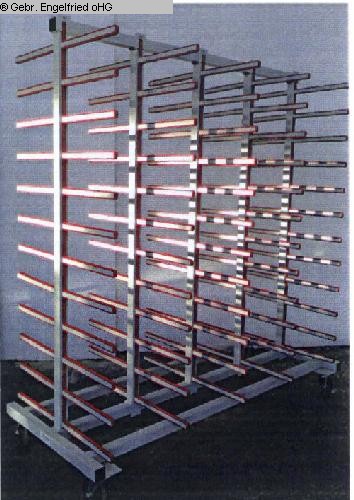

RU-PWD-H1600/130/4 Profilwagen
doppelseitig
Länge 1600 mm, Breite 850 mm, Höhe 2140
mm
für horizontale Lagerund und Transport von
Profilzuschnitten.
12 Ablagearme je Säule fest verschweißt
mit
der Säule, 2 Mittelsäulen verstellbar,
lichter Abstand
der Ablagearme 130 mm,
Tiefe der Ablagearme je Seite 400 mm,
Ablagearme mit Filz belegt, mit 4 Kunststoff-
lenkrollen,
Durchmesser 150 mm, davon
2 mit Stopeinrichtung.
Pos.
2,0 - Artikel 0150001
RU-M Dreh - Kipptisch
manuell
kippbar, Auflagefläche 1300 x 1400 mm,
mit 4 steckbaren
Verlängerungen je 1000 mm lang,
inkl. Werkzeugablage, ohne
Wetterschenkel-
ausspaarung.
Pos. 2.1 - Artikel
5009-1
2 Ablagekästen mit je 2 Fächern
(für RU-4,
RU-2/4)
Pos. 2.2 - Artikel 5062-1
Auszug nach links und
rechts
500 mm und nach oben 7000 mm
mit je einem
Stützfuß abklappbar
Pos. 2.2 - Artikel 5012-1
Schwenkbare Verlängerungsrohre
Länge 700 mm (max. 3
Paare)
Pos. 2.4 - Artikel 6125-2
Eckenmontagevorrichtung
aös rechtwinklige Anschläge pneumatisch
absenkbar mit
Spanneinheit für 2 Profile
an RU-M montiert
Pos. 2.5 -
Artikel 2069-1
Kippeinrichtung
statt manuell, pneumatisch
bedienbar
Pos. 3.0 - Artikel 10782000
RU-EW-2S Lagerwagen
zweiseitig
Lagerkapazität max. 36 Stück
Flügelrahmen
in L - förmig verschraubt, Länge 1200 mm,
Tiefe 800 mm, Höhe 2200 mm, Auflageholme
mit Filz belegt, 4
Lenkrollen, 2 mit Stopper
Pos. 4.0 - Artikel
6600000
RU-KWI-1000 Kommissionswagen
im unbeladenen
Zustand ineinanderschiebbar,
Länge 1120 mm, Breite 1100 mm,
Nutzbreite
850 mm, Höhe 1900 mm,
Anlagehöhe 1500 mm,
Tragkraft 750 kg,
fahrbar durch 4 Kunststoff-Lenkrollen,
Durchmesser 150 mm, davon 2 mit
Stopeinrichtung, 2 Auszüge
links und rechts
je 350 mm Länge, max. 1800 mm und
Höhe
max. 2100 mm
Pos. 5.0 - Artikel 740-300
RU-DH-F2
Doppelhaspelwagen für 2 Rollen
bis Rollengröße 620 x 350
mm (ohne Spule),
bis Rollengröße 800 x 350 mm (mit Spule),
mit 4 Lenkrollen, davon 2 mit Stopeinrichtung
Pos. 5.0a
alternativ zu Pos. 5.0 - Artikel 744-200
RU-DH-F4,
Doppelhaspelwagen für 4 Rollen
bis Rollengröße 620 x 350
mm (ohne Spule),
bis Rollengröße 800 x 350 mm (mit Spule),
mit 4 Lenkrollen, davon 2 mit Stopeinrichtung
Pos. 6.0 -
Artikel 7360000
RU-BW-1200 Beschlagwagen
mit 16
Unterteilungen, Länge 1200 mm,
Breite 700 mm, Höhe 1100
mm,
mit 2 Ablageböden, fahrbar durch 4
Kunststoff-Lenkrollen
mit einem
Durchmesser von 125 mm, davon
2 mit
Stoppeinrichtung
Pos. 7.0 - Artikel 10009200

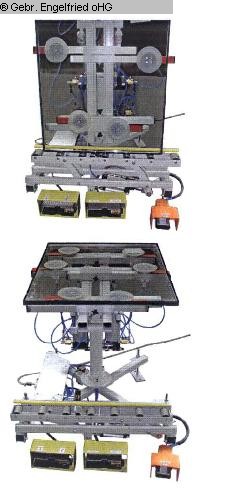

RU-FMOG/K
Flügel-Montage-Dreh-Kipptisch
für Flügel mit angefräster
Glasleiste und
geschraubter Eckverbindung.
Dreh-Kipptisch
mit pneumatischer Kippeinrichtung
und 6 Stück verschiebbaren
Vakuumsaugtellern.
Verstellbereich in der Breite von 450-900 mm,
in der Höhe von 320-1600 mm.
Ausziehbare Holme für die
Vakuumsauger um
80 mm verlängert mit Filz belegt, zur Auflage
der Profile, Rollenbahn mit Hubeinrichtung.
Beim Kippen von
der horizontalen in die
vertikale Stellung senkt sich die
Rollenbahn
automatisch um die Profilstärke ab. Nach
dem
Lösen der Vakuumsauger fährt die Rollenbahn
wieder in
die Grundstellung. PVC-Rollen,
Rollenlänge 100 mm, Rollenteilung
150 mm,
Vakuumerzeugung durch Venturidüse
schallgedämmt
Pos. 8.0 - Artikel
10472002
RU-TFW-800/90 Flügel- und Türenfachwagen
10
Fächer, Fachabstand 90 mm, mit halbem
Fachtrenner, Anlageteil
mit Filz belegt, Aufstell-
fläche mit PVC Rollen,
Fachtiefe
800 mm, Fachhöhe 2450 mm,
Höhe 2750 mm, Breite 1350 mm.
Fahrbar durch 4 Kunststoff-Lenkrollen,
Durchmesser 150 mm,
davon 2 mit Stoppeinrichtung.
Bremseinrichtung zum Halten
der Elemente beim
Transport. Über einen Excenter werden die
Elemente
einseitig angehoben.
Pos. 8.1 - Artikel 6559
Führungsrollen
1 Paar
Pos. 8.2 - Artikel 6340
1 Führungsschiene 2500 mm lang
Pos. 9.0 - Artikel
0980000
RU-SW1-90° Senkrecht-Arbeitstisch
für
Wetterschutzschenkel 03.05.10 Fr
10 mm versetzt.
Holzfenster
mit Wendevorrichtung zum
Verglasen und beidseitigen Versiegeln,
Winkellänge 1500 mm, Öffnungswinkel
90° max.,
Arbeitsbreite 2500 mm,
Gesamtlänge 1700 mm, Gesamtbreite
700
mm, Anlagehöhe 1600 mm, Anlage-
fläche mit Filz, seitlich am
Anlageteil
auf der Einschubseite eine Rolle als
Kantenschutz
für Elemente bis 2500 mm
Höhe, pneumatische Hubeinrichtung
von 300 - 1000 mm
Pos. 10.0 - Artikel
10799001
RU-FLG 280/9 Flut- und Lackiergehänge
für die
Farbbehandlung von Flügel- und
Rahmenprofile, Positionierung
horizontal
oder ca. 30° geneigt. 9 Paar Aufnahmedorne
100 mm
lang, im Winkel von 45°, Abstand
der Dorne in der Höhe 180 mm,
Abstand
in der Breite 280 mm, Lochabstand für die
Bohrungen
am Rahmenprofil 320 mm,
Durchmesser 12 mm, Höhe ca. 2200 mm,
in Abhängigkeit von den Aufhängehaken
angepasst an die
vorhandene Hängebahn
Gesamtpreis dieser Aufstellung: Auf
Anfrage!
(techn. Daten lt. Hersteller - ohne Gewähr
!)
