CNC Plasma- und Brennschneidanlage SATO DS 2500

Metallbearbeitungs- und Werkzeugmaschinen / Schweisstechnik

Hersteller: Sato

Modell: DS 2500

Maschinentyp: CNC Plasma- und Brennschneidanlage

Eintrags-Nr.: 65545683

Anzahl: 1

Datum: 17.07.2018

Baujahr: 2002 Gebrauchtmaschine

Standort: Land-de Deutschland

Preis: [netto]   22.000 EUR

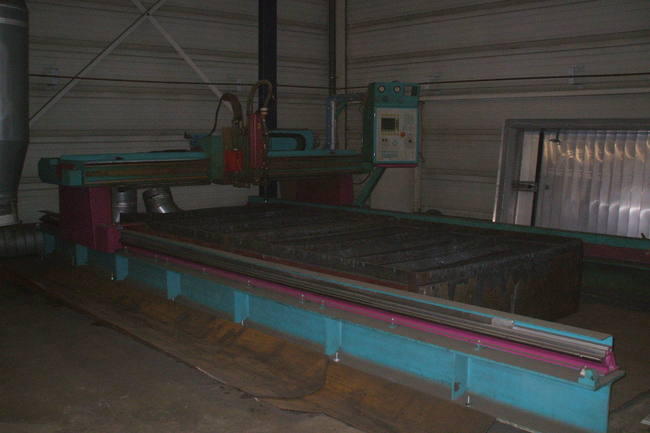

CNC-gesteuerte Flachbett-Brennschneidmaschine Satronik DS 2500

doppelseitiger. synchronisierter Zahnstangen-Ritzelantrieb in Laengsachse

Spielfreier Zahnriemenantrieb in Querachse,

Antriebssystem mit 3 Antriebsmotoren

Arbeitsbreite: 2500 mm

Gesamtbreite:4000 mm

Vorschub: 0-12000 mm/min

1 x Autogen

1 x Plasma (Option)

CNC 801

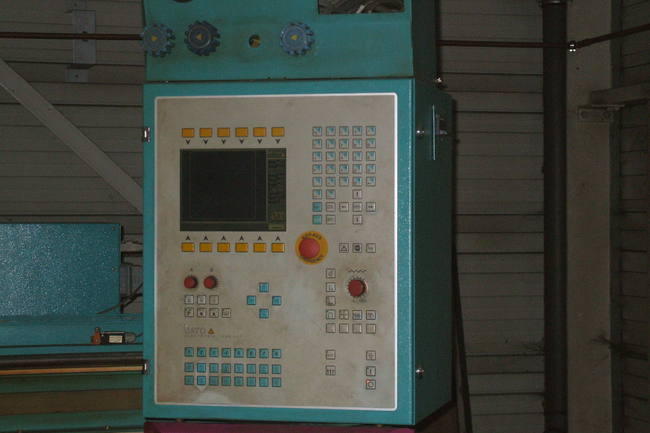

CNC-Bahnsteuerung CNC 801 - Bedienpult mitfahrend



Steuereinheit/Benutzerinterface

SATO SPS - 80486

Einfache und uebersichtliche Menuefuehrung fuer die Programmierung

Bedienfeld mit grossflaechigen Tastschaltern fuer alle Maschinenfunktionen

CPU 80486 DX4 32 Bite CPU/75MHz

10,4 LCD-Bildschirm

Essi-Format (ISO 6582)

Floppy-Laufwerk 3,5, 1,44 MB (Standard)

2 Stck. Schnittstellen V 24 (RS 232C)

Flash Speicher fuer Betriebssystem und 512 K fuer Anwenderprogramme

4 MB Arbeitsspeicher

Funktionsliste (Auszug)

54 Standardformen

Grafisch unterstuetzte Teileprogrammierung

Programmierbare Schnittfuge

Anzeige der Blechplattengroesse

Plattenreferenzpunkt links/rechts

Blechlageermittlung/Kompensation

Grafische Mitfuehrung der Brennerposition

Lupenfunktion (Zoom)

Automatische Fehleraufzeichnung

Rueckwaertsfahren auf der Kontur

Rueckpositionieren zum letzten Programmpunkt

Winkelabhaengige Eckenverzoegerung

Editierfunktion

Spiegeln

Drehen (1°-Schritte)

Kopierfunktion

Look-ahead-Funktion (unbegrenzt)

Jogging von der Kontur

Anzeige der Maschinenposition in X- und Y-Achse

Gesamtlaenge: 6000 mm

Schneidlaenge: 4000 mm

Parkraum: 1800 mm



Gaszentralverteilung ausgelegt fuer max. 4 Stck. Brennerhoehenverstellungen



Elektromagnetische Zentralschaltung aller Gase mit Entleerung des Schneidsauerstoffes

Lochstechautomatik

Schnelles Vorheizen

Manometereinheit

Druckregeleinheit

Fernregelung der Brenngase am Bedienpult



Schneiddicken:

mit 1 Brenner max. 200 mm

Lochstechen max. 130 mm

Laufwagen mit 3 Stck. Kugellagerkaefigfuehrungen mit je 2 Stck. Kugellager

Konterfuehrung ueber 2 Stck. Kugellager

Spielfreie Fuehrung ueber Federschloss

Pneumatischer Bandklemmung

Motorischer Brennerheber mit 4-Quadrantenreglung

260 mm Hub

2400 mm/min Hubgeschwindigkeit

Wartungsfrei

Option:

Plasmaquelle : wahlweise Hifocus 100 oder 160 i, Kjellberg

siehe PDF

Option: Absauganlage

Montage und Inbetriebnahme auf Anfrage; sofort einsatzbereit
