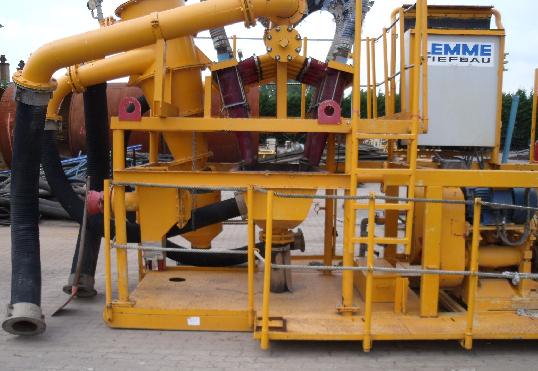

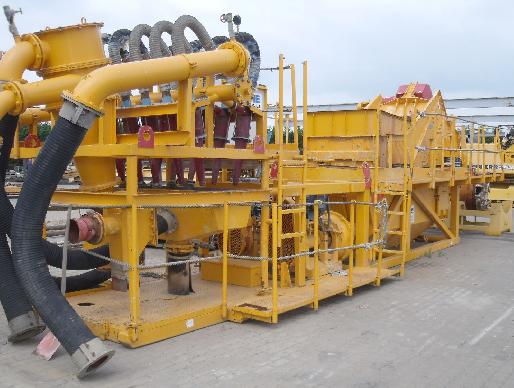

Anlage: Gebrauchte Separieranlage / Separationsanlage
Hersteller: Schauenburg
Typ: MAB 200
Baujahr: 1991
1: Gemischaufgabekasten DN 150
Einsatz: für die Trübeaufgabe auf die mittlere Klassierbahn des
Schwingentwässeres
Ausführung Gemischaufgabekasten: geschweißte und geschraubte
Stahlblechkonstruktion mit einer 10 mm starken LINATEX-Auskleidung und
einer abschraubbaren, mit 20 mm LINATEX belegte Prallwand.
Einlaufstutzen: DN 150 mit Flansch, geb. nach DN 10
2: Schwingentwässerer Typ 1240
Maschinennummer: 1127
Abmessungen: Breite 1200, Länge 4000 mm
Ausführung: Der Siebkasten und das Antriebsjoch in geschweißter und
geschraubter Stahlkonstruktion, mit einteiligen Seitenschildern,
Rückfenster, gummierte Abwurfschnauze.
Antriebselement: 1 Doppelunwuchterreger Typ S3, 1 Antriebsmotor 7,5
kW, 1000 UpM, Bauform B3
3: Siebbeläge
Klassierung: einbahniger Plansiebbelag 385 mm breit, Spaltöffnung
längs in Forderrichtung, Spaltweite 6x30 mm
Entwässerung: zweibahniger Plansiebbelag je 385 mm breit,
Spaltöffnung quer zur Förderrichtung, Spaltweite 0,5 x 25 mm.
Rückfensterbelag: Spaltweite 0,5x25mm
Zubehör: 1 Antriebsgelenkwelle GK3, Antriebsgelenkwellenschutz, 16
Schraubendruckfedern, 2 Federstühle, 2 Federstuhlplatten, Spritztuch,
Bebrausung.
4: Unterlaufwanne Typ 1240 ausgelegt als Pumpenzulaufbehälter
Zubehör: Flachschieber, Mannloch
5: Abwurfrutsche Typ 1240
Einsatz: für die Materialübergabe auf ein bauseitiges
Förderband
6: Linatex Kreiselpumpe
Typ: Reihe G, Größe 6 mit Sperrwasserdichtung
Pumpenantriebsmotor: 15 kW, 1500 UpM, Bauform B3
7: Hydrozyklon Typ A8T SK
8: Linatex Kreiselpumpe
Typ: Reihe G, Größe 6 mit Sperrwasserdichtung
Pumpenantriebsmotor: 37 kW, 1500 UpM, Bauform B3
9: Multizyklon Typ 10 x PC 125-1
10: Sonstiges wie komplette elektrische Ausrüstung zur Bedienung der
aufgeführten Maschinen und Geräte, Schaltschrank usw.
Deutschland
