Maschinenexposé: Schlatter MG900 PG12
Die Schlatter MG900 ist eine leistungsstarke und generalüberholte
Widerstandsschweißanlage, speziell ausgelegt für die Herstellung von
Gittermatten. Mit einer Breite von bis zu 1250 mm und einer Länge von
3000 mm können Drahtdicken bis zu 12 mm verarbeitet werden. Die
Maschine wurde umfangreich modernisiert, um höchste Effizienz und
Flexibilität in der Produktion zu gewährleisten.
Technische Spezifikationen
1. Hauptkomponenten der Maschine:
Längsdrahtvorschub LV
- Umgebaut auf eine hochpräzise Servo-Achse.
- Schachtmagazine für Längsdrähte bis zu 3000 mm.

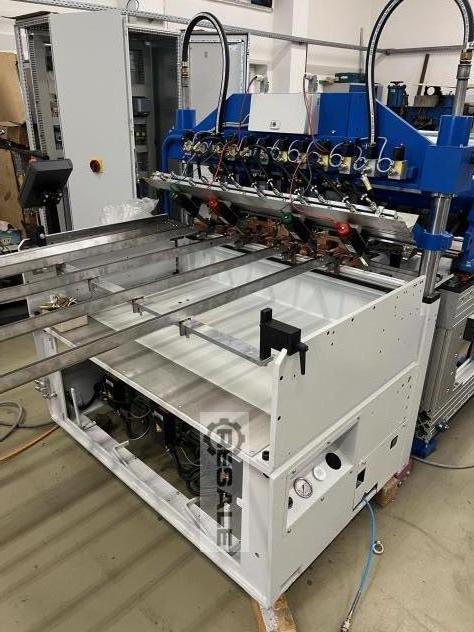

MG12.4 Gitterschweißmaschine
- Ausgestattet mit 3 Transformatoren. (auf Wunsch erweiterbar)

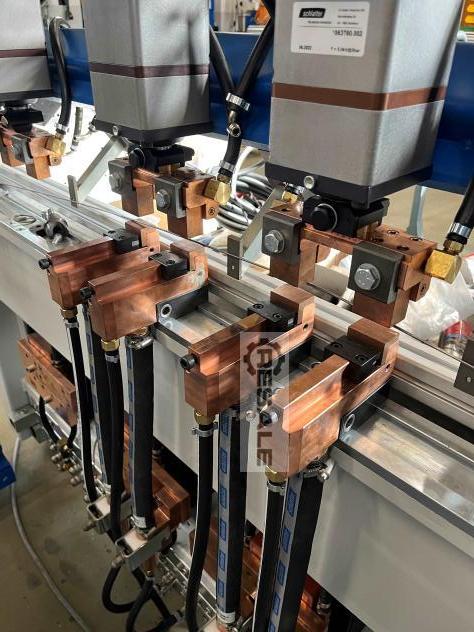

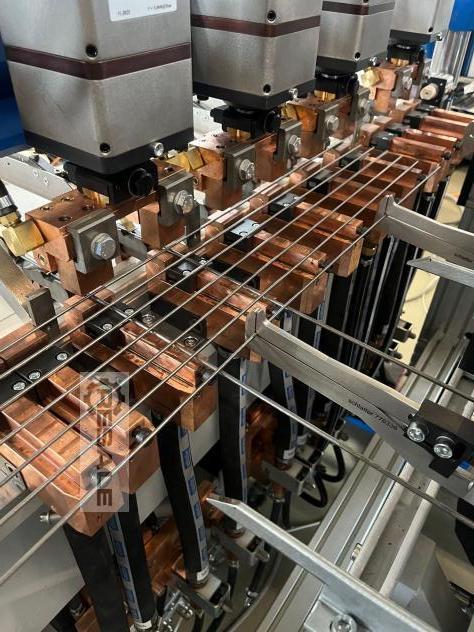

- Vier (4) Schlatter Schweißpressen 5kN
- Maschine erweiterbar auf 12 Schweißpressen und 6 Transformatoren in
der Endausbaustufe

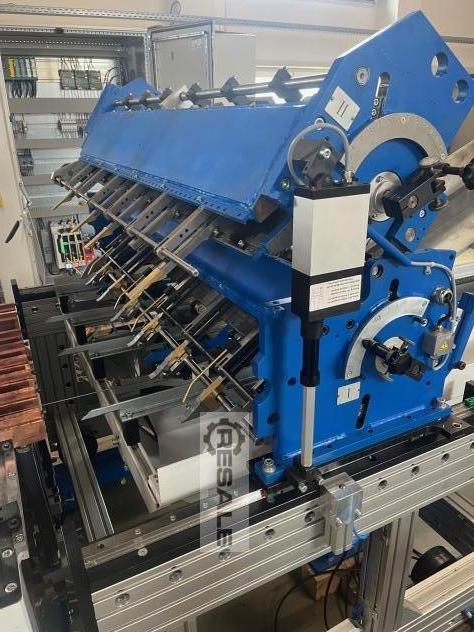

Querdrahtzufuhr QFD34
- Ermöglicht den Doppeldrahteinwurf für zwei verschiedene
Längsdrähte.
- Hinweis: Auf den Bildern ist die zweite Ebene noch nicht
montiert.

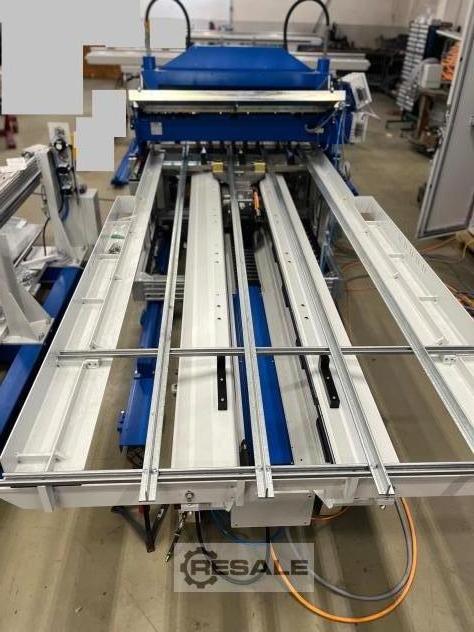

Mattenauszug MVL
- Gesteuert durch einen Servo-Motor MS2N mit CtrlX von Bosch
Rexroth.
- Ausgerüstet mit drei Schlatter Mattengreifern (auf Wunsch
erweiterbar)

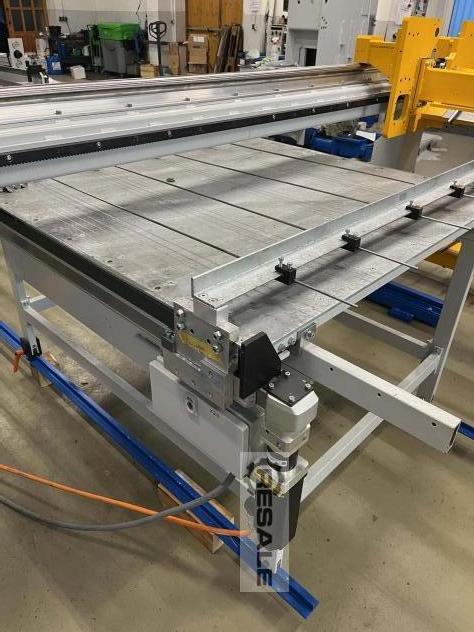

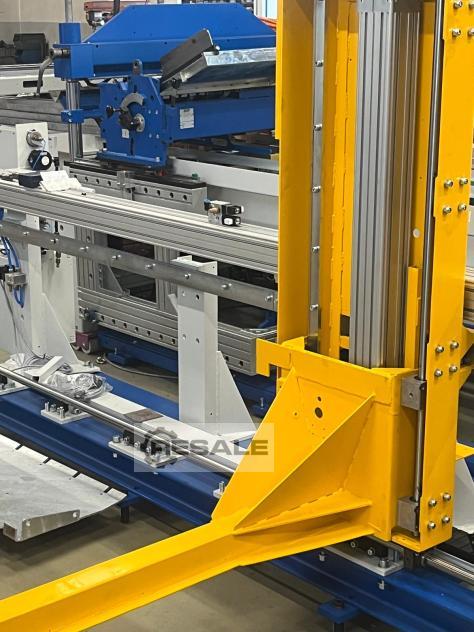

Mattenstapler MS
- Automatisches Stapeln von Gittermatten (Verfahrweg 3100mm)
Steuer- und Leistungsschrank
- Siemens S7 TIA Maschinensteuerung.
- Rexroth ControlX Komponenten für hochdynamische
Bewegungssteuerung
Längsdraht Einwurf LFE
- Nicht enthalten, kann auf Wunsch bestellt werden.
Besonderheiten und Vorteile:
- Generalüberholung: Die Maschine wurde komplett überarbeitet und
modernisiert.
- Höchste Flexibilität: Erweiterungsoptionen bis zur
Endausbaustufe.
- Präzision: Servo-Motoren und moderne Steuerungstechnologien sorgen
für eine hochpräzise Produktion.
- Effizienz: Automatische Abläufe durch den Mattenstapler und die
Servo-gesteuerten Längsdrahrtzufuhr.
- Zukunftssicherheit: Nutzung modernster Technologien und
Steuerungskomponenten.
Einsatzgebiete
- Herstellung von Baustahlmatten.
- Produktion von Gittermatten für industrielle Anwendungen.
- Flexibel einsetzbar für verschiedene Drahtstärken und -formate.
Spezifikation:
- Gitterbreite (Querdrahtlänge): max.1250mm / min.200mm
- Gitterlänge, bei manueller Beladung: max. 3200mm / min. 300mm
- Abstand der äussersten Längsdrähte: max. 1200m
- Längsdraht-Teilung: 20 - 150mm
- Querdraht-Teilung: min. 12.5mm, stufenlos programmierbar
- Längsdraht-Durchmesser 2.0 - 10.0mm
- Querdraht-Durchmesser 2.0 - 8.0mm
- Anzahl Längsdrähte max. 24
Flachstab
- Hochkant 3 x 25 mm
- Anzahl: 6
