Fabrik-Nr.: 41197
TÜV: alle Prüfunterlagen vorhanden
(teilweise in tschechischer Sprache)
Beschickungsmittel: Heißluft (über dampfbeheizten Wärmetauscher)
Betriebstemperatur: 130°C
Zul. Betriebsdruck: 0,5 bar
Prüfdruck: 3,3 bar
Berechnungsüberdruck: 2,5 bar
Kammervolumen: 21.900 l
Beschickungs- Ø: 2000 mm
Beschickungslänge: 6000 mm
Beschickung: Wagen auf Rollenbahn, Spurweite 870 mm
Elektrosteuerung: SPS SIEMENS S5 mit Bedienpanel OP3, Schützsteuerung
für
Brenner
Außenisolierung: 100 mm dick mit 1 mm verzinktem Stahlblech
Kammertür: Öffnen/Schließen manuell, Verriegelung über
manuellen
Bajonett- Schnellverschluss (endschalterüberwacht)
Dampferzeuger: Hersteller: TRACTANT FABRI Kolín/ Tschechische
Republik
Typ: TF 1700
Baujahr: 1996
Heizleistung: 1700 kW
Brennstoff: Erdgas
Dampftemperatur: 192°C
Dampfmenge: 2, 5 t/ Stunde
Brenner: Hersteller: Max Weishaupt GmbH/ Deutschland
Typ: G40/2-A
Baujahr: 1997
Leistung: 500 - 2700 kW

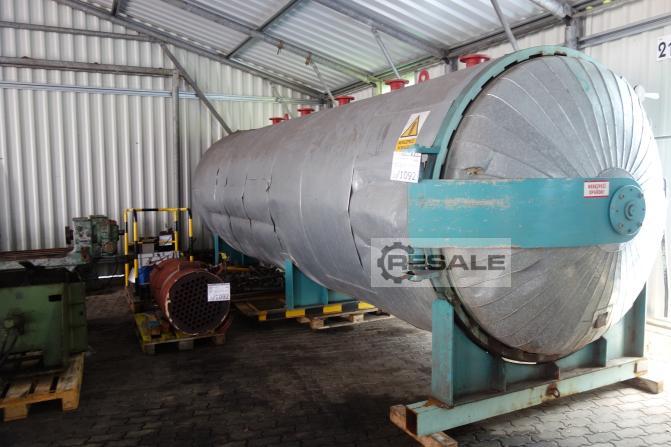

Abmessungen: Autoklav: ca. 7.800 x 2.350 x 2800 mm (Länge x Breite x
Höhe),
ohne Verrohrung, Tür geschlossen
Schaltschrank 1: 800 x 400 x 1000 mm (Länge x Breite x Höhe)
Schaltschrank 2: 1000 x 300 x 1300 mm (Länge x Breite x Höhe)
Dampferzeuger: 4200 x 2200 x 2400 mm (Länge x Breite x Höhe)
Pos. Beschreibung
Gewicht: Autoklav: ca. 6000 kg
Schaltschrank 1: 140 kg
Schaltschrank 2: 160 kg
Dampferzeuger: ca. 12000 kg
Dampferzeuger und Brenner wurden in bis zur Außerbetriebsetzung
durch eine Fachfirma funktionsgeprüft und gewartet (beim
Vorbesitzer)
inkl. Ventile und Verrohrung (nicht installiert)
Technische Dokumentation (Betriebsanleitung, Zeichnungen, E-
Pläne)
vorhanden
Anlage wurde durch DEGUMA- Monteure fachmännisch demontiert und
ist momentan im Werk DEGUMA eingelagert, eine Besichtigung ist
möglich
Deutschland
