3-Stocktank / Rührwerkstank / Lagertank aus V2A 60.000 + 60.000 +
30.000 Liter = 150.000 Liter
Eigenschaften:
Volumen 150.000 L
Tankkammer 1 30000 Liter
Tankkammer 2 60000 Liter
Tankkammer 3 60000 Liter
Hersteller Schwarte Milfor
Gesamthöhe 20000 mm
Werkstoff V2A (AISI 304) 1.4301
Oberfläche außen walzblank 2b
Oberfläche innen walzblank 2b
Durchmesser innen 3650 mm
Durchmesser außen 3750 mm
Anzahl Füße 6
Letzte Verwendung Säure, Lauge
Gewicht 16000 kg
Beschreibung

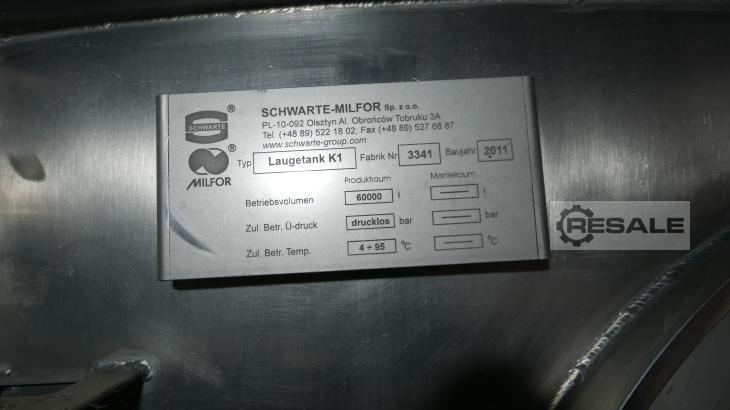

Laugentank K1 Fabrik Nr. 3341
Zul. Betr. Temp. 4÷ 95°C
Isolierung aus PU-Hartschaumplatten
Abmessungen je Stocktank:
Tankkammer 1 für Retourwasser:
Volumen: 30.000 Liter
Höhe: 3.600 mm
Durchmesser innen: 3.650 mm
Tank -Kammer Beschreibung:
Konusboden am Oberboden
N6 - Überlauf DN 100
N2 - DN 300 Be-/ Entlüftung mit Brüdenablauf
N3 - DN25 CIP mit Zulaufleitung DN 50
N8 - Mannloch Endschalter DN 430 (Schmersal ZR 332 11 Ym20)
N9 - Zulauf DN 65 isoliert mit 50 mm verkleidet mit VA-Glattblech
N4 - Muffe für Niveaumessung G1" oben und am Unterboden
N19 - Druckumformerflansch
N20 - Tauchhülse Ø 6 für PT-100
N10 - Entnahme DN 100 isoliert mit 50 mm verkleidet mit
VA-Glattblech
Konusboden am Unterboden
Tankkammer 2 für Säure:
Volumen: 60.000 Liter
Höhe: 6.865 mm
Durchmesser innen: 3.650 mm
Tank -Kammer Beschreibung:
Konusboden am Oberboden
N1 - DN 400 Be-/ Entlüftung mit Brüdenablauf
N4 - Muffe für Niveaumessung G1"
N14 - Dampf Leitung DN 65 isoliert mit 50 mm verkleidet mit
VA-Glattblech
N3 - DN25 CIP mit Zulaufleitung DN 50
N11 - Rücklauf DN 150 isoliert mit 50 mm verkleidet mit
VA-Glattblech
N5 - Überlauf DN 200
N12 - Leitung DN 50 für Konzentrat isoliert mit 50 mm verkleidet mit
VA-Glattblech
N13 - Leitung DN 50 für Wasser isoliert mit 50 mm verkleidet mit
VA-Glattblech

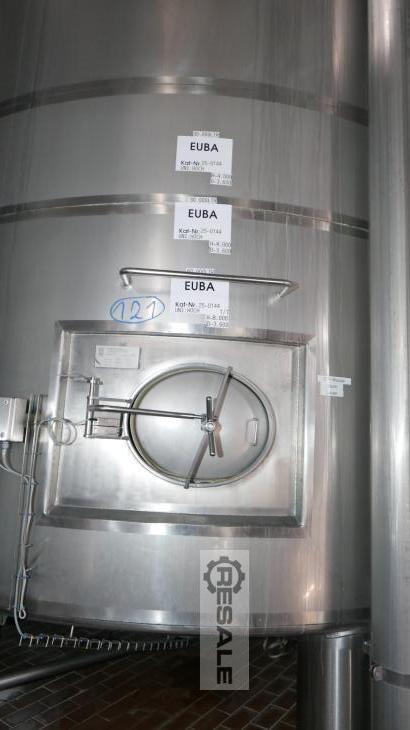

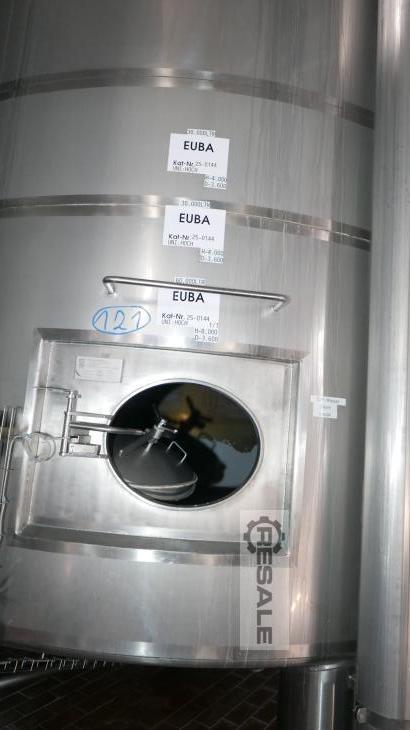

N7 - 510 x 410 Mannloch LKM mit Endschalter (Schmersal ZR 332 11
Ym20)
N19 - Druckumformerflansch
N20 - Tauchhülse Ø 6 für PT-100
N15 - Auslauf DN 150

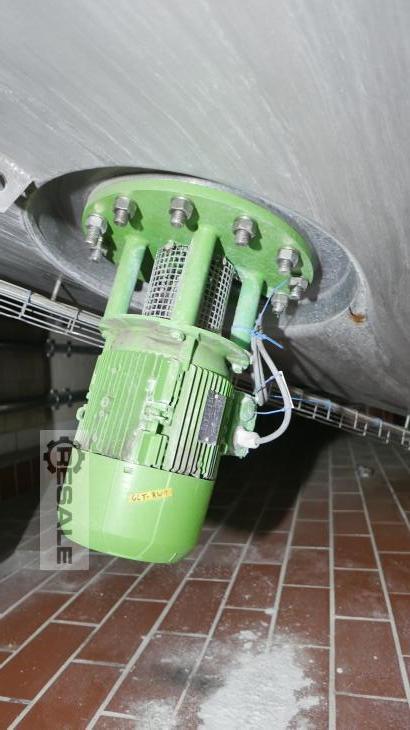

N17 - Rührwerk SM-63H.D2 2,2 kW 940 Fa. Stelzer mit 2 x
Montageöse
N24 - Gewindestutzen DN DN 50 für Leitwertmessung
N16 - Restablauf DN 65
N22 - Mannloch DN 600 für Zwischenstandzarke
Konusboden am Unterboden
Tankkammer 3 für Lauge:
Volumen: 60.000 Liter
Höhe: 7.145 mm
Durchmesser innen: 3.650 mm
Tank -Kammer Beschreibung:
Konusboden am Oberboden
N13 - Leitung DN 50 für Wasser
N14 - Dampf Leitung DN 65
N12 - Leitung DN 50 für Konzentrat
N11 - Rücklauf DN 150
N4 - Muffe für Niveaumessung G1"
N5 - Überlauf DN 200
N3 - DN25 CIP mit Zulaufleitung DN 50
N7 - 510 x 410 Mannloch LKM mit Endschalter (Schmersal ZR 332 11
Ym20)
N15 - Auslauf DN 150
N16 - Restablauf mit Scheibenventil DN 65
N17 - Rührwerk SM-63H.D2 2,2 kW 940 Fa. Stelzer mit Montageöse
N24 - Gewindestutzen DN DN 50 für Leitwertmessung

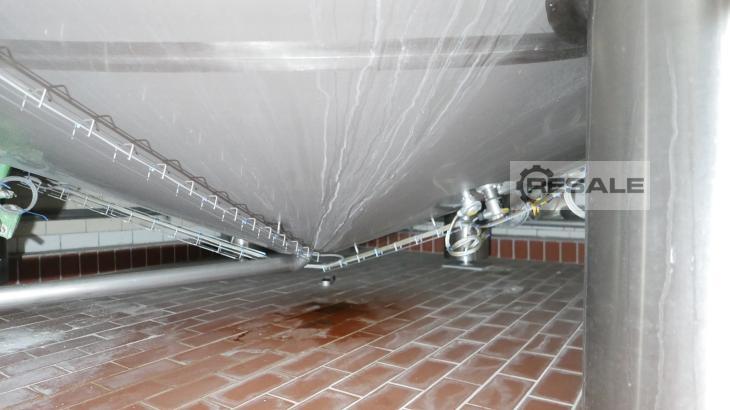

Konusboden am Unterboden
6 Rohrfüße mit Kalotten - höhenverstellbar
