Drehdurchmesser: 570 mm
Drehlänge: 2000 mm
Steuerung:
Gesamtleistungsbedarf: 15 kW
Maschinengewicht ca.: 3,5
t
Raumbedarf ca.: m
A N G E B O T
Wir können Ihnen
ab Lager, Irrtum und Zwischenverkauf vorbehalten,
unverbindlich
anbieten :

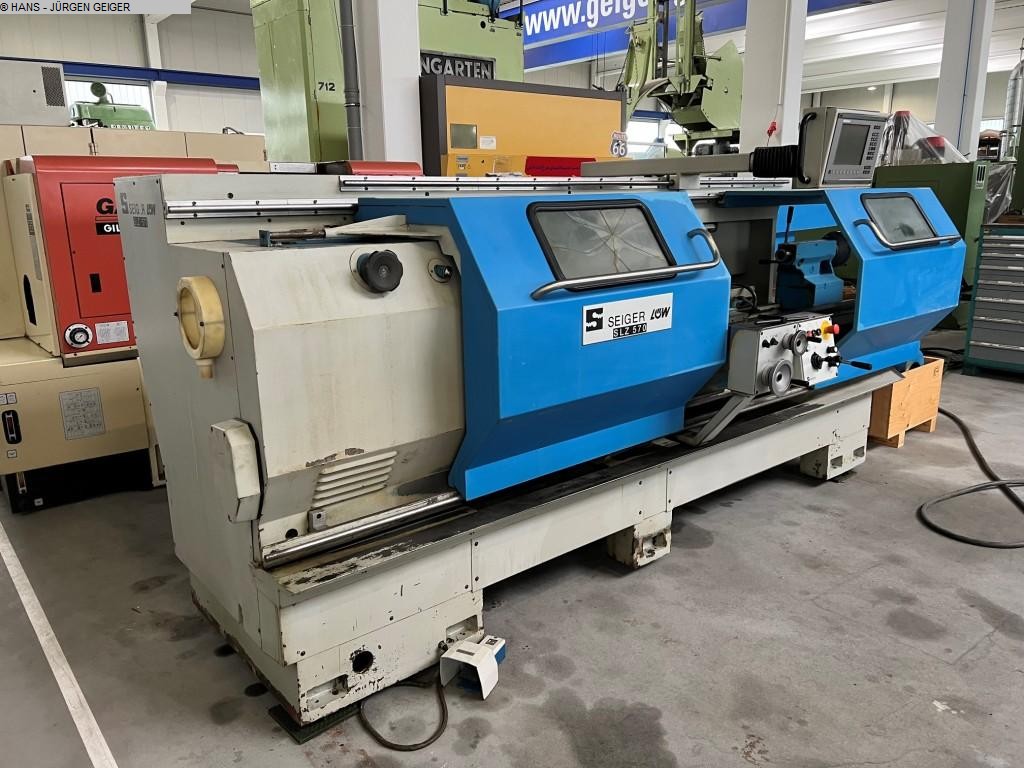

SEIGER
CNC zyklengesteuerte
Universaldrehmaschine
Type SLZ 570 / 2 x 2000
Baujahr
1999 981
01x
______________________________________________________
Dreh-? über Bett 570 mm
Dreh-? über Schlitten 340
mm
Spitzenweite / Drehlänge 2.000 mm
Supportwege
X-Achse / Z-Achse 260 / 2.050 mm
Spindelbohrung 65
mm
Spindel-Drehzahlen (2-stufig) stufenlos regelbar 1 –
2.500 /min
Drehmoment max. 1.600 Nm
X-Achse
Vorschub max. / Eilgang 7.000 mm/min
Z-Achse Vorschub max. /
Eilgang 10.000 mm/min
Vorschubkraft X-Achse / Z-Achse
7.000 / 10.000 N
Reitstock-Pinolenhub / Aufnahme 160 mm / MK
5
Spindelantrieb 16 kW
Gesamtantrieb ca. 20
kW - 400 V – 50 Hz
Gewicht ca. 4.000
kg
Zubehör / Sonderausstattung
• Die Maschine
ist manuell mittels elektronischer Handräder zu bedienen oder
automatisiert mit der CNC-2-Achsen-Zyklen-Steuerung HEIDENHAIN -
Manual Plus M
mit grafisch unterstützter, dialoggeführter
Programmierung. Über einen Farb-
Monitor erfolgt die Anzeige der
aktuellen Achspositionen mit Restwertanzeige
sowie die Eingabe
der Schnittdaten, Schnittgeschwindigkeiten (auch konstant),
Zielpunkte (absolut & relativ).
• Einfache und schnelle
Werkstatt-Programmierung durch vorprogrammierte,
grafisch
dargestellte Zyklen aller Art. Zusätzliche ICP und DIN Programmierung
für HEIDENHAIN installiert.

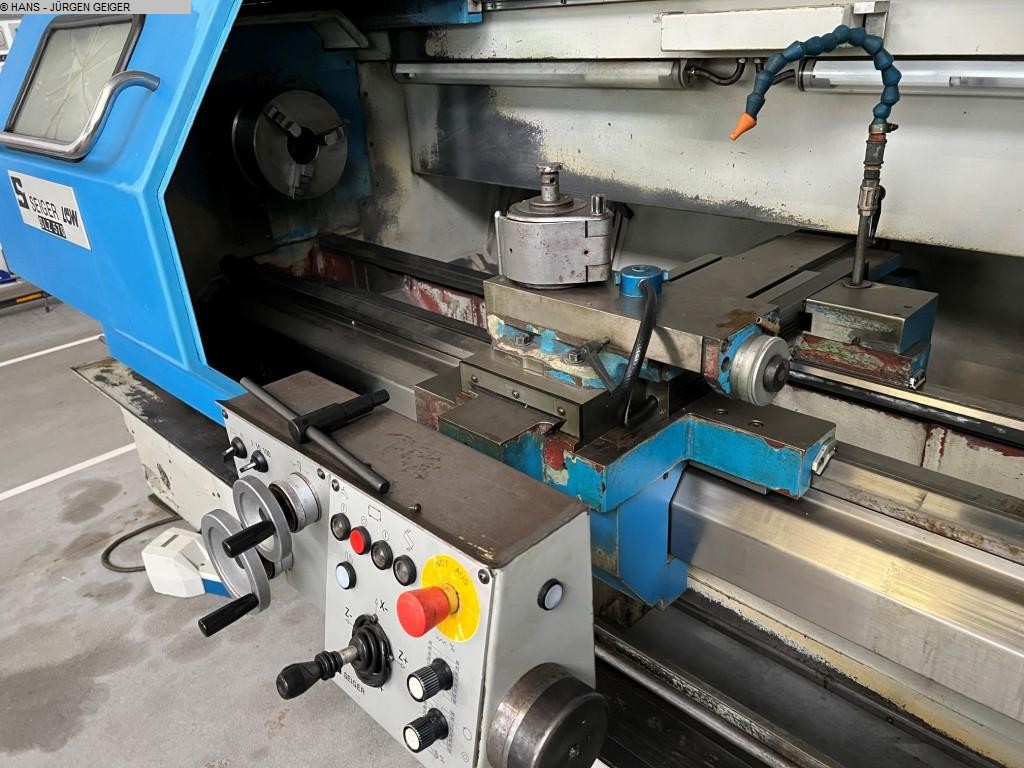

• MULTIFIX
Universal-Werkzeughalter Größe C mit Wechselhalter
•

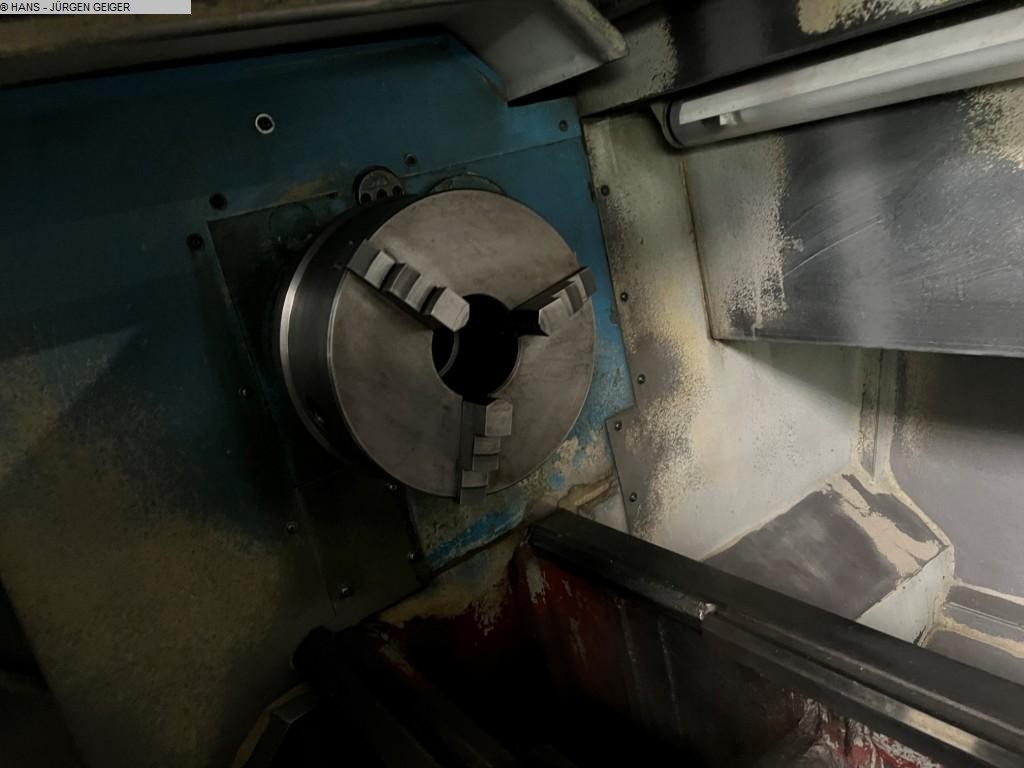

manuelles 3-Backenfutter Ø 250 mm (Spindelkopf Gr. 8) mit stabilem
Futterschutz
• Manueller Reitstock mit Pinolen-Aufnahme
MK 5 und Pinolenhub.
• 1 Stück geschlossene Lünette Ø
ca.135 mm, 1 Stück offene Lünette
mitlaufend Ø ca. 125
mm
• Kühlmitteleinrichtung mit Späneförderer
•
verfahrbare Schutztüren mit Sicherheitseinrichtung,
Arbeitsleuchte,
• Zentralschmierung, Bedienwerkzeuge,
Bedienungsanleitungen
Zustand : guter Zustand, Unter
Strom vorführbereit ! Ideal für
Werkstattbetrieb, Einzelteil
oder Kleinserien-Fertigung
Lieferung : ab
Lager, sofort möglich, FCA Metzingen
Zahlung : rein netto
- nach Rechnungserhalt
Ständig eine Auswahl an
CNC-Bearbeitungszentren aller Art am Lager – Bitte
fragen Sie
auch nach Alternativen !
Q U O T A T I O N
We
are pleased to offer you ex our stock, subject to prior sale, and
error in
technical :
SEIGER
CNC Universal Teach-In
lathe with HEIDENHAIN MANUAL M control
Model SLZ 570 / 2 x
2000
Year 1999 981
01x
_____________________________________________________________<
br/>
Swing-Æ above bed 570 mm
Swing-Æ above slide
340 mm
Center distance / Turning length 2.000
mm
Support travel X-axis / Z-axis 260 / 2.050
mm
Spindle bore 65 mm
Spindle speeds (2-steps)
infinitely adjustable 1 – 2.500 /min
Turning torque max.
1.600 Nm
X-axis feed max. / rapid feed max. 7.000
mm/min
Z-axis feed max. / rapid feed max. 10.000
mm/min
Feed force x-axis / z-axis 700 / 1.000
daN
Tailstock taper / sleeve stroke MK 5 / 160
mm
Spindle drive 16 kW
Total electrical load
approx. 20 kW - 400 V – 50 cycles
Weight approx. 4.000
kg
Accessories/Special Features:
· This
machine can be manually operated by electronic handwheels or
automatically by 2-Axis-CNC-Cycle-Control HEIDENHAIN MANUAL PLUS
M graphic
assisted interactive programming. A colour monitor
displays actual axes
positions, remainig values, input of cutting
data, cutting speeds (also
constant cutting speed), targets
(absolute and relative).
· Simple and fast programming on the
machine by graphicly displayed pre-set
cutting cycles of all
kinds. Additionally ICP and DIN programming for
HEIDENHAIN
installed.
· MULTIFIX universal quick-change tool holder size
C” with interchangeable
tool holder
· Manual 3-jaw
chuck Æ 250 mm with moveable and Safety controlled chuck
protection,
• manual tailstock with Taper MK 5 and quill
stroke 160 mm
• 1 piece closed steady Ø 135 mm, 1 piece open
steady running Ø 125 mm
• Coolant supply system with
chip-conveyor
• Modern design with two sliding doors and
movable control slide to
Operators convenience.
•
Central lubrication, tooling, manuals.
Condition : good
condition, can be inspected under power ! Ideal machine
for
workshop, single-part- or small batch production !
Delivery
: immediately available, FCA Metzingen
Payment : 100
% Net, after conclusion of contract, before loading
We always
have a large selection of CNC turning machines available, please tell
us your requirements !
