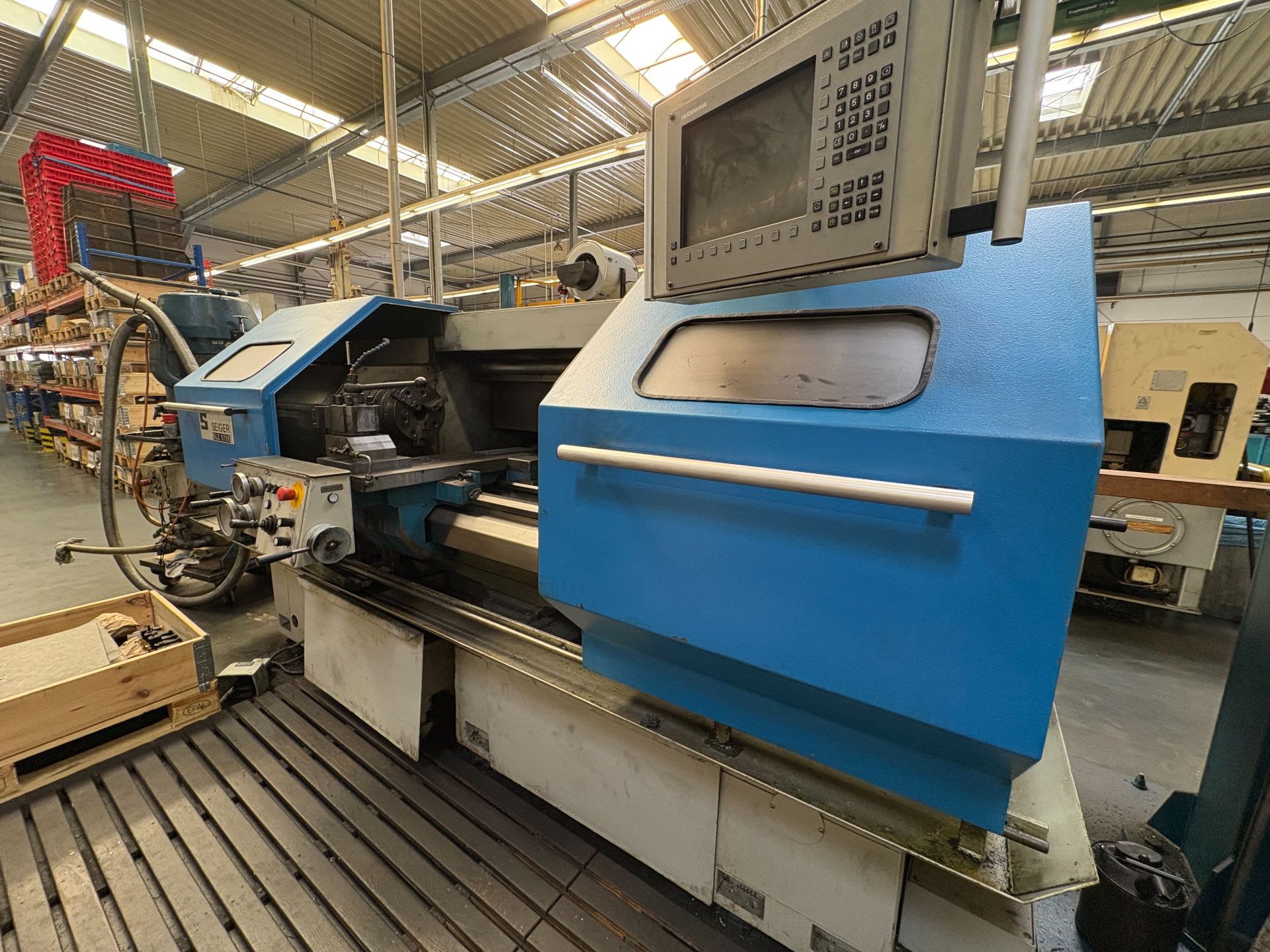

Heidenhain Manual Plus Zyklendrehmaschine SEIGER SLZ-570 E x 1500

Arbeitsbereich

Spitzenweite: 1.500 mm

Umlauf über Bett: 570 mm

Umlauf über Planschieber: 340 mm

Planschieberweg: 290 mm

Bettbreite: 350 mm

Spindel

Spindelkopf DIN 55027 Größe 8

Spindelbohrung: 93 mm

Drehzahlbereich: 1 – 3.000 U/min

Hauptantrieb: AC-Motor 20 kW

Reitstock

Pinolendurchmesser: 90 mm

Pinolenhub: 180 mm

Aufnahme: MK 6

Vorschub

Vorschubkraft X: 7.000 N

Vorschubkraft Z: 10.000 N

Eilgang X: 7 m/min

Eilgang Z: 10 m/min

Maschine

Gewicht: ca. 3,6 – 3,9 t

Abmessungen: ca. 3.300 × 1.800 × 1.900 mm

Ausstattung

Heidenhain Manual Plus Zyklendrehsteuerung

AC-Servoantriebe Heidenhain

ZF Zweiganggetriebe (elektrisch geschaltet)

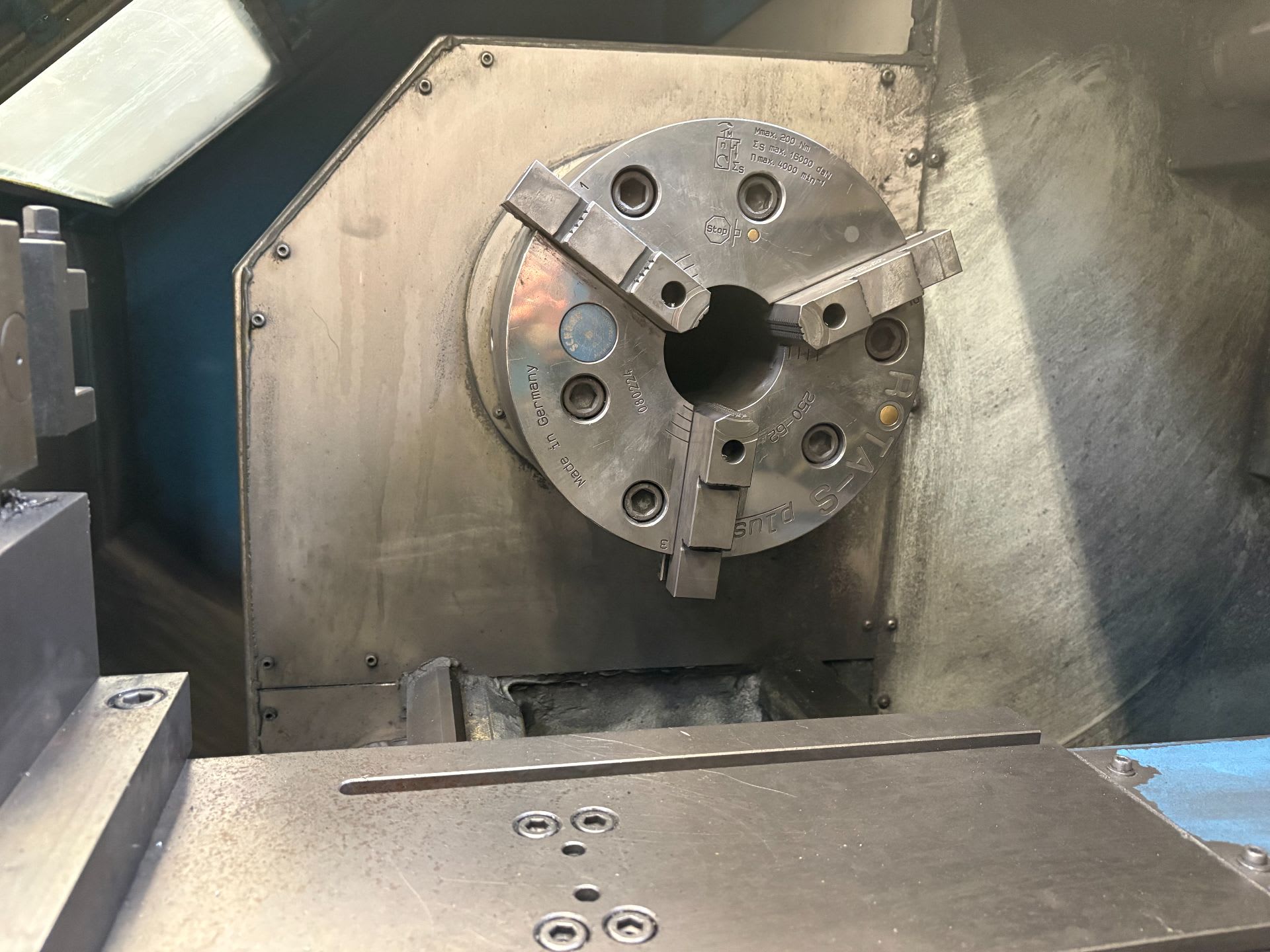

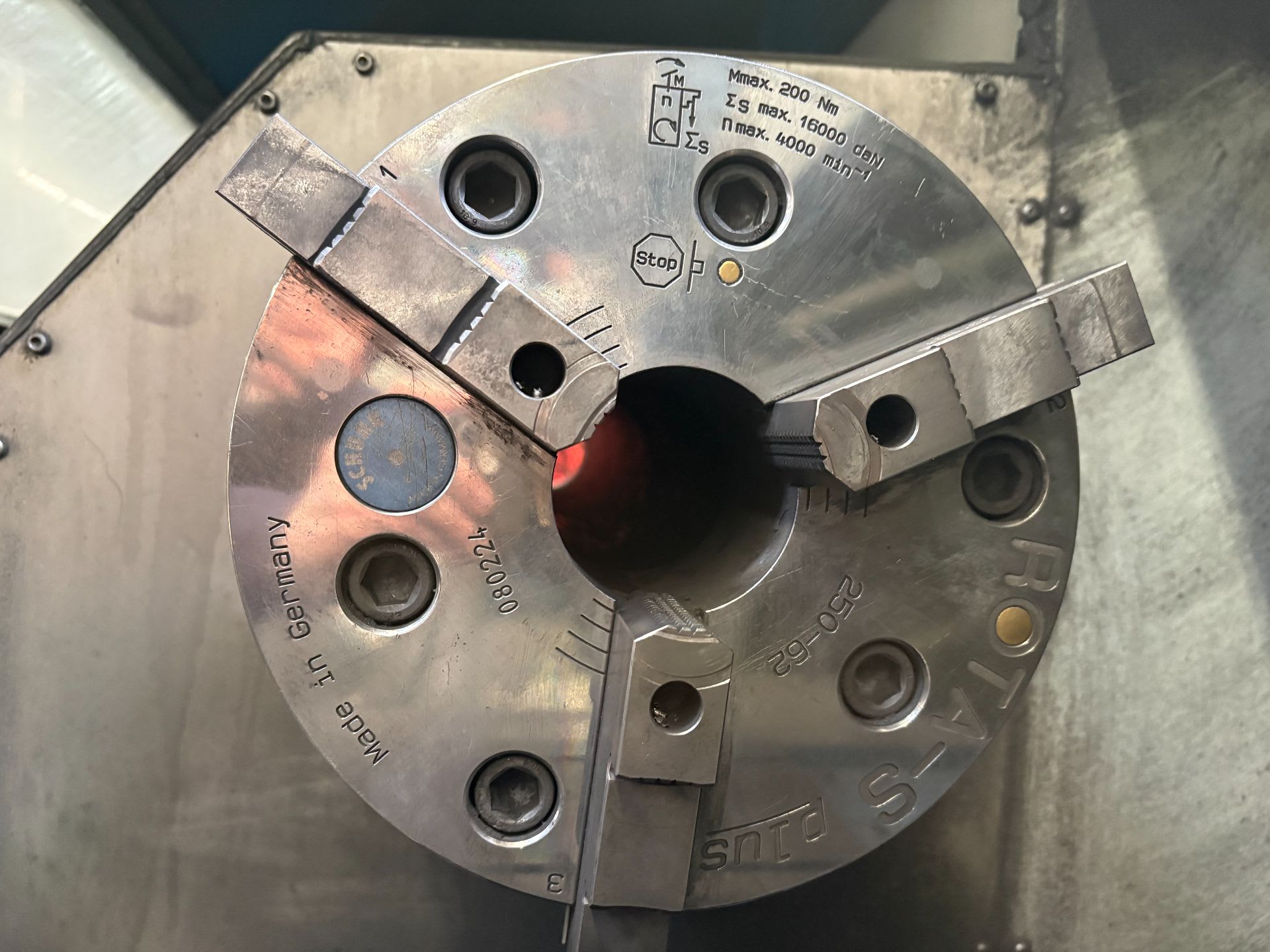

3-Backen-Keilstangenfutter Ø250 mm

Planscheibe Ø500 mm

feste Lünette

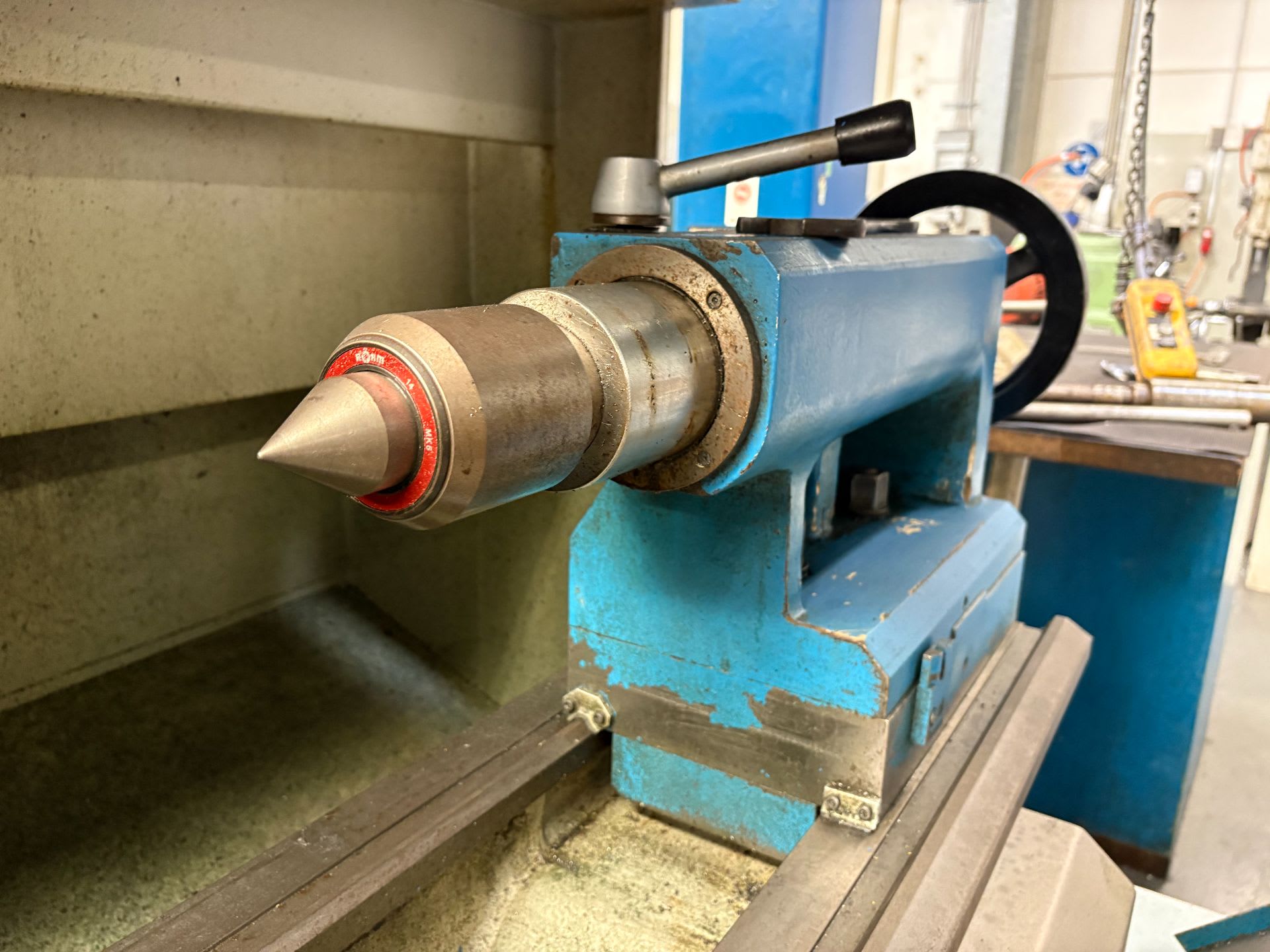

Reitstock mit mitlaufender Spitze

Multifix Werkzeughalter

Parat 4-fach Revolverkopf

verstärkte Kühlmittelpumpe

Maschinenfüße

Zubehör

Multifix Werkzeughalterpaket

diverse Drehhalter

Messmittel / Einstellwerkzeuge

Lünette

Planscheibe

weitere Aufnahmen und Zubehör

Dokumentation vorhanden

Typische Abmessungen (Version 1.500 mm Spitzenweite)

Platzbedarf / Abmessungen ca.:

Länge: ca. 3.900 mm

Breite: ca. 2.000 mm

Höhe: ca. 2.000 mm
