CNC Portalfräsmaschine SERON 1328 PRO+ wurde im Jahr 2023 in Polen
von SERON Sp. z o.o. Sp.k. gebaut. Die Maschine wurde für die
präzise und effiziente Bearbeitung einer breiten Palette von
Materialien, d.h. Weichmetallen, Kunststoffen, Holz und Glas,
konzipiert. Dank ihrer Vielseitigkeit ist sie ideal für
Produktionsbetriebe mit unterschiedlichen Produktionsprofilen
geeignet.
Die SERON 1328 PRO+ ist eine äußerst attraktive Kombination aus
modernster Technik und solider Mechanik. Die monolithische, stark
verrippte Konstruktion aus Edelstahl eliminiert wirkungsvoll
Vibrationen und Verformungen, die selbst bei intensivstem Betrieb
entstehen. Ein intelligentes Energierückgewinnungssystem reduziert
die Betriebskosten der Maschine zusätzlich erheblich.
Die Bearbeitung erfolgt durch eine bürstenlose Elektrospindel von
HITECO mit einem effizienten Kühlsystem. Die inverterbetriebene
Spindel erreicht Drehzahlen von bis zu 24000 U/min und gewährleistet
eine hohe Qualität und Präzision der Bearbeitung. Die Maschine
arbeitet mit einem automatischen Werkzeugwechselsystem (ATC), das den
Einsatz mehrerer Werkzeuge ermöglicht, ohne dass der Prozess
angehalten und neu kalibriert werden muss. Außerdem wird jedes
Werkzeug vor jedem Wechsel automatisch vermessen, was die
Arbeitsgenauigkeit erhöht.
Die Werkstücke werden auf einem großen Vakuumtisch von 2800 x 1300
mm montiert, der mit Positionierbasen ausgestattet ist. Diese Lösung
ermöglicht eine schnelle und wiederholbare Positionierung des
Materials in Bezug auf die X- und Y-Achse bei gleichem Startpunkt. Die
Konstruktion des Tisches ermöglicht die Trennung unabhängiger
Arbeitsbereiche, wodurch der Arbeitsbereich an das jeweilige
Werkstück angepasst werden kann. Die Tischoberfläche ist mit einer
MDF-Platte geschützt.
Um eine hohe Wiederholgenauigkeit des Vorschubs zu gewährleisten,
werden alle Maschinenachsen von bürstenlosen OMRON-Servoantrieben mit
Planetengetrieben angetrieben. Diese Antriebe gewährleisten dank der
Rückkopplungsverdichtung, dass es keine Betriebsabweichungen gibt,
indem sie die Motorparameter kontinuierlich kontrollieren. Darüber
hinaus ermöglicht die Kommunikation über das ultraschnelle
EtherCAT-Protokoll die Verarbeitung der Daten in Echtzeit, wodurch
Verzögerungen minimiert und die Vorschubgenauigkeit erhöht
werden.
Der Portalfräsmaschine 1328 PRO+ wird über das industrielle
Steuerungssystem OSAI OpenSmart auf der PC-Plattform betrieben. Sie
bietet eine intuitive Benutzeroberfläche, ein 24″-LCD-Display und
Zugang zu allen notwendigen Funktionen. Dem Bediener steht außerdem
eine tragbare Steuereinheit (pendant) zur Verfügung, die es ihm
ermöglicht, Operationen auszuführen, ohne an das Bedienfeld der
Maschine herantreten zu müssen.
Die SERON PRO+ wird mit einer umfangreichen Ausstattung angeboten, wie
z.B. CAD/CAM-Software, einer 5,5 kW Vakuumpumpe und einem

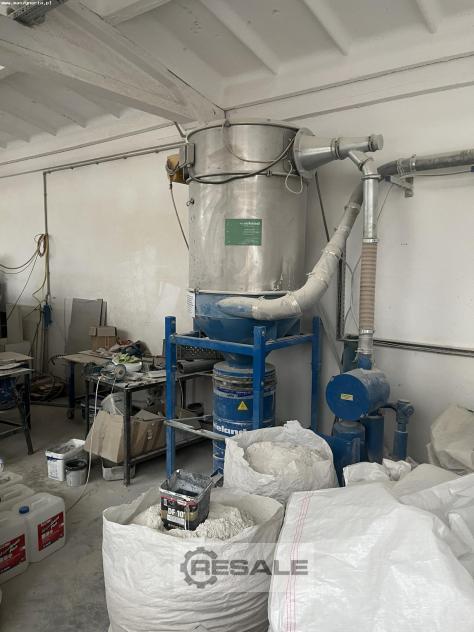

Kühlaggregat (chiller). Der auf den Fotos sichtbare Absauganlage ist
zu einem Aufpreis von 9250 € netto erhältlich.
Technische Daten der CNC Fräsmaschine SERON 1328 PRO+
- Bearbeitbare Materialien: weiche Metalle, Kunststoffe, Carbon,
Alucobond, Dibond, Holz, OSB- und MDF-Platten, PVC, HPL, Glas, etc.
- Vorschub in der Z-Achse: 300 mm
- Abmessungen des Arbeitstisches (L x B): 2800 x 1300 mm
- Anzahl der Vakuumzonen des Arbeitstisches: 6
- Maximale Elektrospindel-Drehzahl: 24000 U/min
- Leistung der Elektrospindel: 15 kW
- Leistung der Vakuumpumpe: 5,5 kW
- Druck der Vakuumpumpe: 150 mbar
- Kapazität der Vakuumpumpe: 290 m3/h
- maximale Leistung: 29 kW
- Spannungsversorgung der Maschine SERON 1328 PRO+: 400 V; 50 Hz
Ausstattung der Fräsmaschine SERON
- Steuerung: OSAI OPEN SMART
- CAD/CAM-Software: SERON WOP
- Elektrospindel HITECO mit Kühlsystem

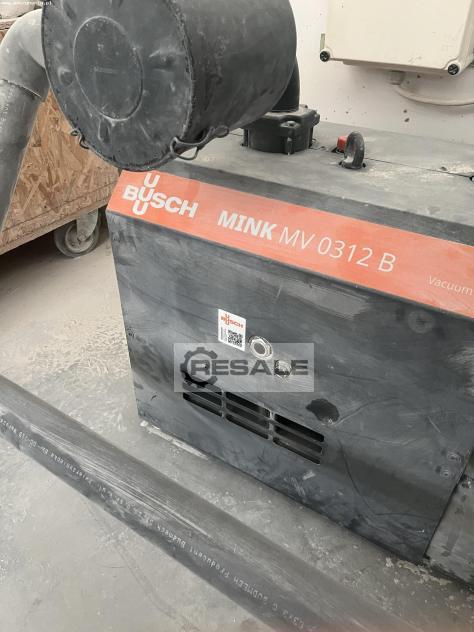

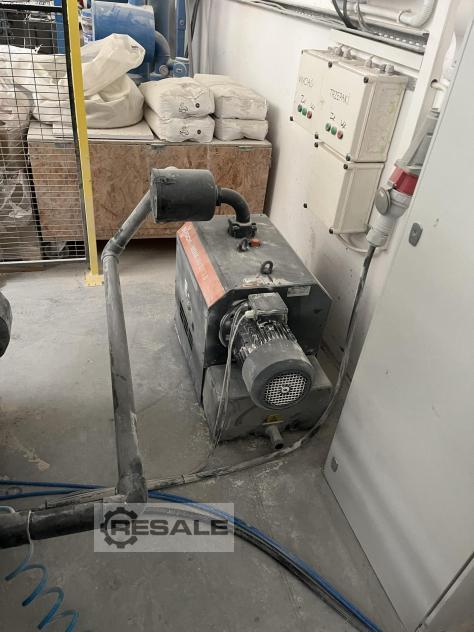

- Vakuumpumpe: BUSCH MV 0312B
- Vakuumtisch
- 6-faches, lineares Werkzeugmagazin
- Automatischer Werkzeugwechsler (ATC)
- Werkzeugerkennungssensor (6 Stk.)
- Werkzeuglängensensor (2 Stk.)

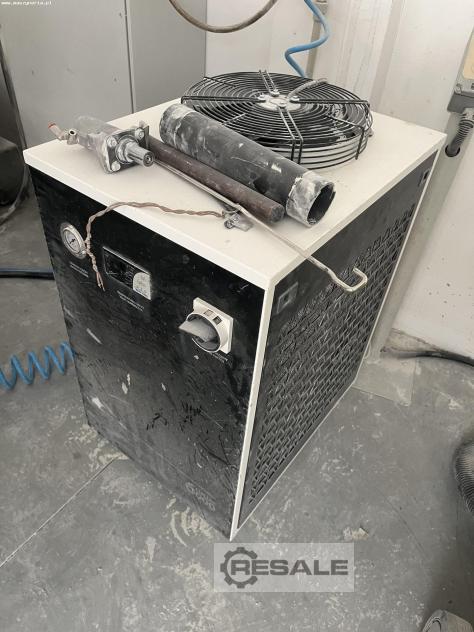

- Kühlaggregat (chiller): CW 6000
- Tragbares Steuergerät (pendant): EUCHNER HBA-103037
- Servoantrieb OMRON EtherCAT AC HIGH SPEED 1,5 kW mit
Planetengetrieben
- intelligentes Energierückgewinnungssystem
- HSK-F63 Werkzeughalter (5 Stk.)
- ER32 Spannzange 3-20 mm (18 Stk.)
- MDF-Platte (2800 x 2070 x 6 mm)
- Positioniersockel 35 mm mit Steuerung (5 Stk.)
- automatische Zentralschmierung mit SKF-Fett
- Sicherheitszaun mit Lichtvorhängen
- Ferndiagnose der Maschine
- Selbstkalibrierung des Gantry-Winkels
- Vakuumpumpen-Steuerungssystem (Schutz + Sanftanlauf)
- Expansionsventil für den Vakuumtisch
- Gummidichtung für den Vakuumtisch
