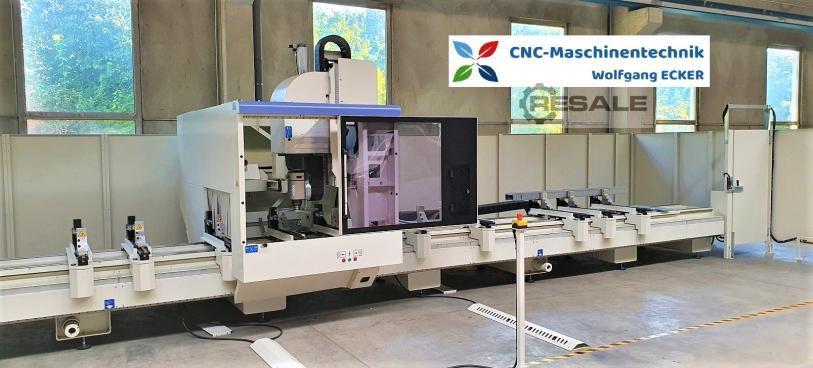

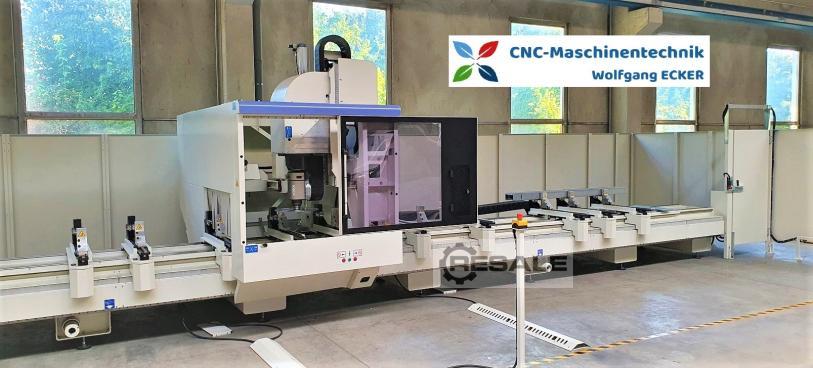

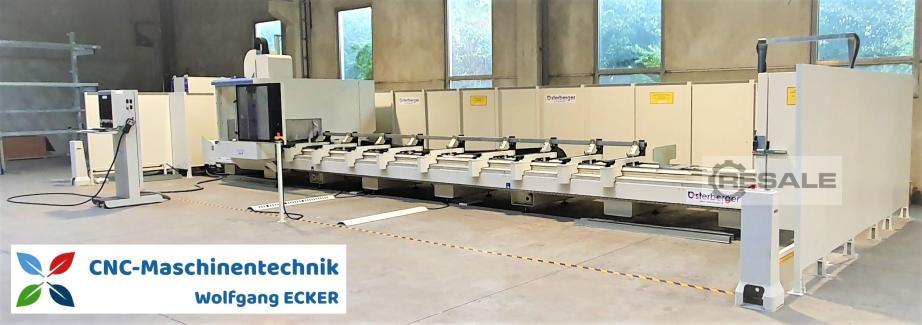

5 Achsen Säge-, Bohr- und Fräs- –
Profilbearbeitungbearbeitungszentrum (Portalbearbeitungszentrum) mit 9
Meter Bearbeitungslänge (alternativ kürzer – 7 oder 4 Meter
Bearbeitungslänge) für alle Profil- und Rohrmaterialien - Aluminium
– Stahl – Edelstahl – Kunststoffe – Faserverbundkunststoffe
wie GFK und CFK – Bohren + Gewindebohren, Fließbohren, Fräsen +

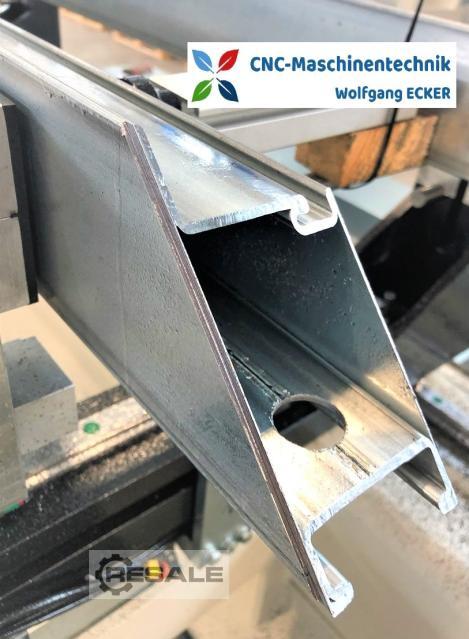

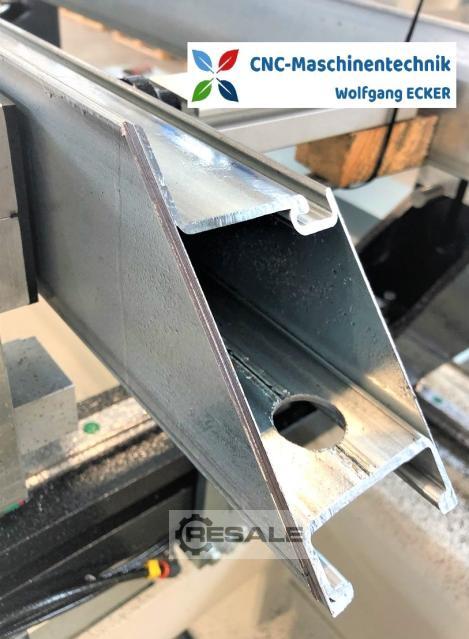

Gewindefräsen im freien Winkel – zum Beispiel Stahlprofile sägen
bis 15 mm Wandstärke – Glas- oder Carbonfaser Werkstoffe bis 25 mm
Wandstärke

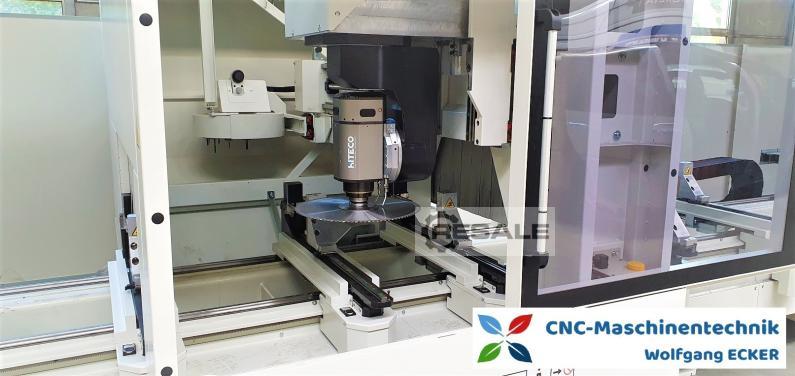

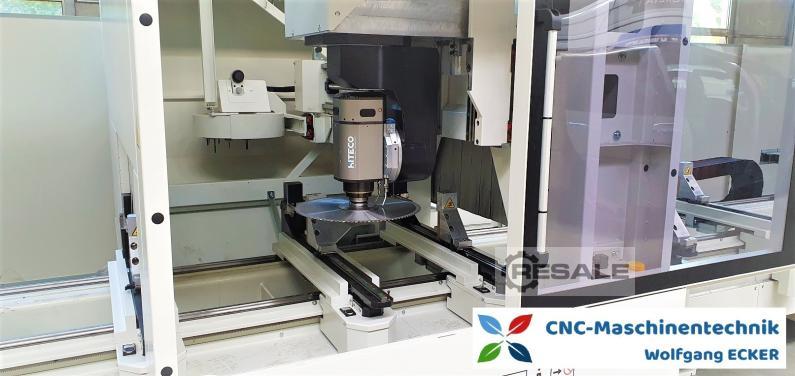

Größter Sägeblattdurchmesser 500 mm
Größte Bearbeitungslänge bei einer 5 Seiten - Bearbeitung 9.000
mm
Größter Werkstückquerschnitt 650 mm x H 450 mm
Arbeitsbereich im Fünfachsbetrieb 9.000 mm x 475 mm x H 450 mm
Spindelantriebsleistung 18 kW bei 60% ED – 15 kW bei 100% ED
Frässpindeldrehzahlen bis 24.000 U/min
Mitfahrendes Revolverwerkzeugmagazin für 12 Stück Werkzeuge
Werkzeugaufnahme HSK63
Eilganggeschwindigkeiten bis 100 m/min / Beschleunigung 2,5 G
Platzbedarf (inklusive Sicherheitszaun, Schaltschrank, Lichtschranken
und Bedienpult) zirka 15 m x 5 m x H 2,7 m
Maschinenbasisgewicht zirka 5.000 kg.
- OSAI® 5 Achsen - CNC – Steuerung
- YASKAWA® Vorschubantriebe und Vorschubregler

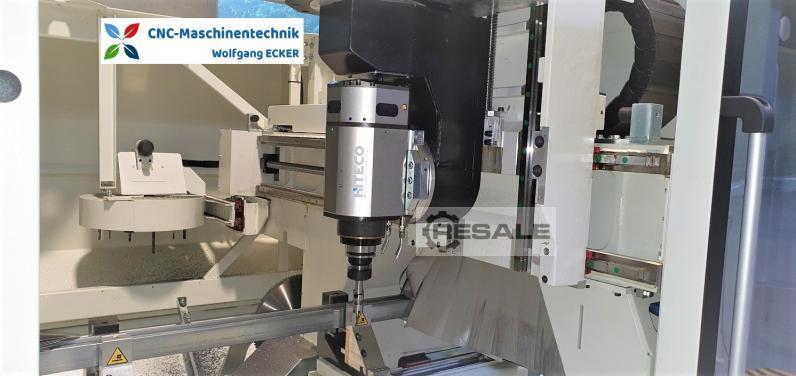

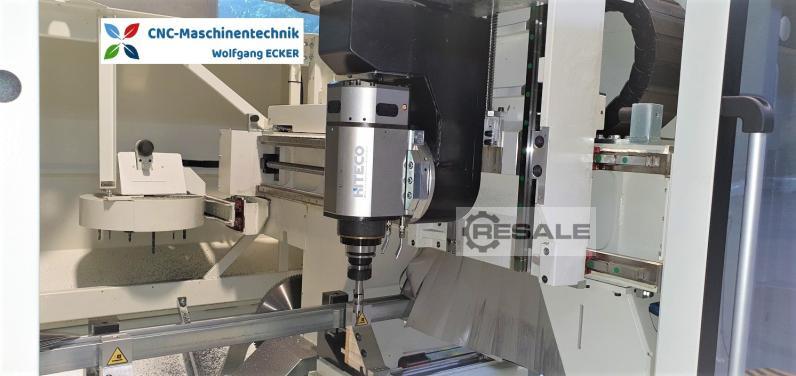

- HITECO® Frässpindel mit Keramiklager – flüssigkeitsgekühlt

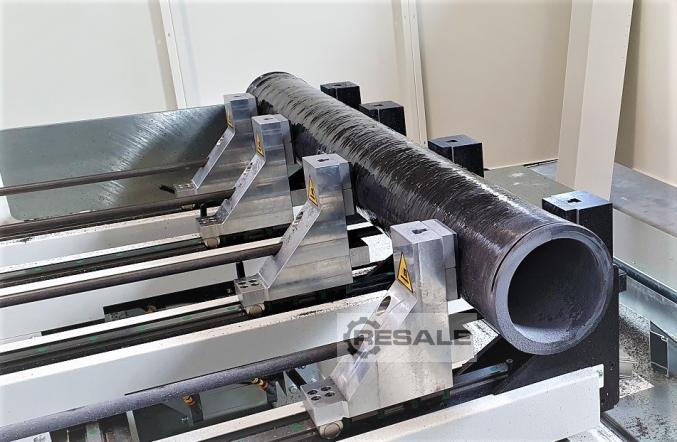

- 12 Stück CNC – gesteuerte motorische Spannerbrücken

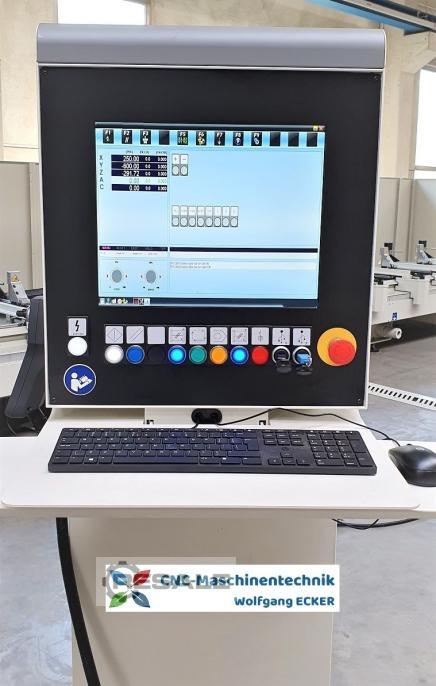

- Fernbedieneinheit für die stufenlose Regelung der
Vorschubgeschwindigkeiten und der Spindeldrehzahl
- Kugelrollspindeln in der Y und Z – Achse
- CAD/CAM Software mit 3D – Farbgrafik –
Die Software erlaubt das gleichzeitige Bearbeiten von zwei oder mehr
Profilstäben nebeneinander.
- Einlesen und Generieren von DXF – Files

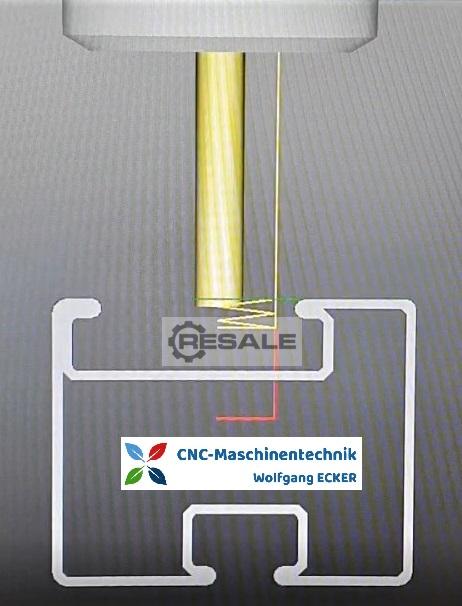

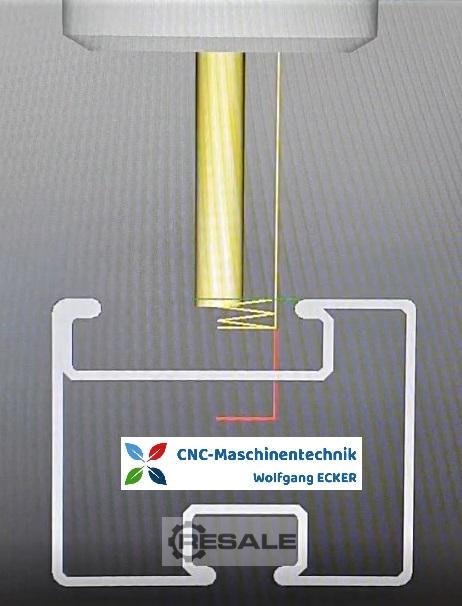

- 3D – Simultandarstellung der Bearbeitungsprogramme in Farbe
- Fernwartung der Maschine
- Späne-Förderband
- Klimatisierter Schaltschrank
- Minimalmengenkühlschmierung
- Zentralschmieranlage für die Führungsbahnen
- Automatische Werkzeuglängenvermessung.
Videolink auf Anfrage!
