Rundtischdurchmesser: 1000 mm
Schleifhöhe: 500 mm
Schleifkopf
- Antriebsleistung: 15/5,5 kW
Gesamtleistungsbedarf: 30
kW
Maschinengewicht ca.: 18 t
Raumbedarf ca.: m
S I E L E
M A N N

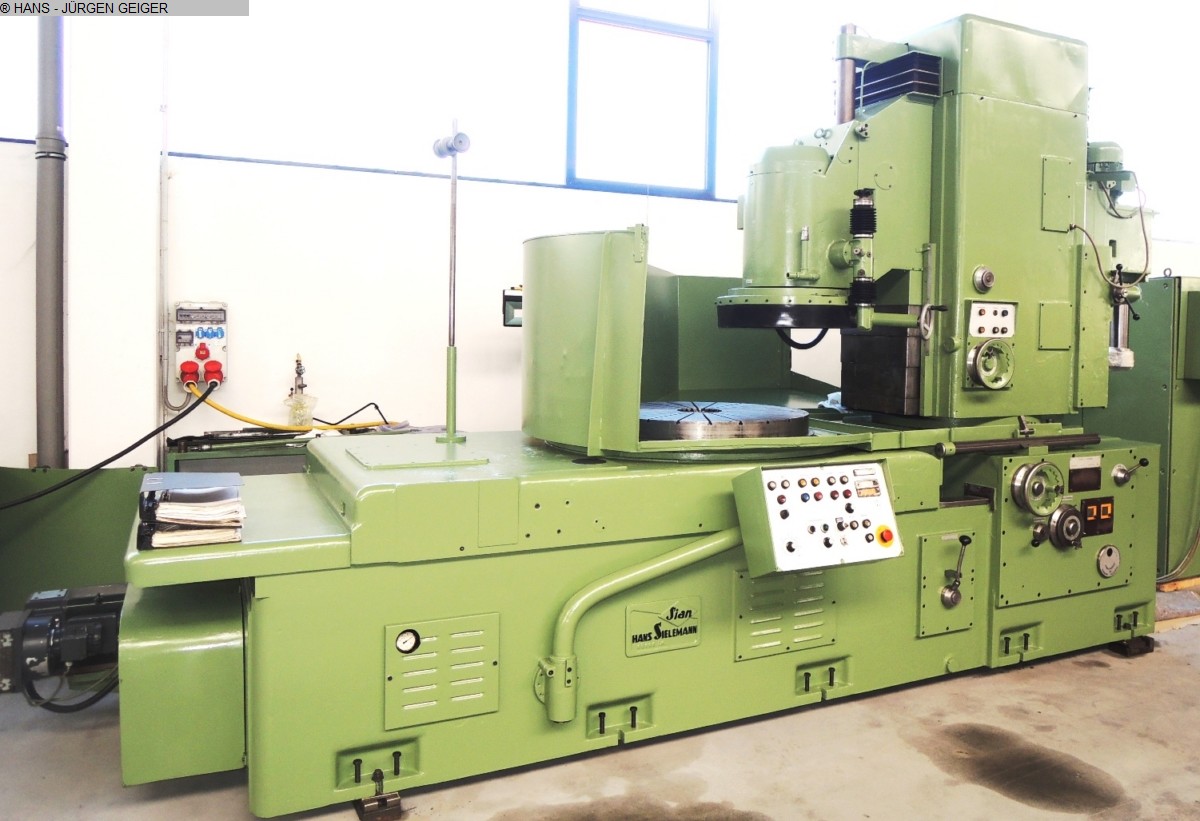

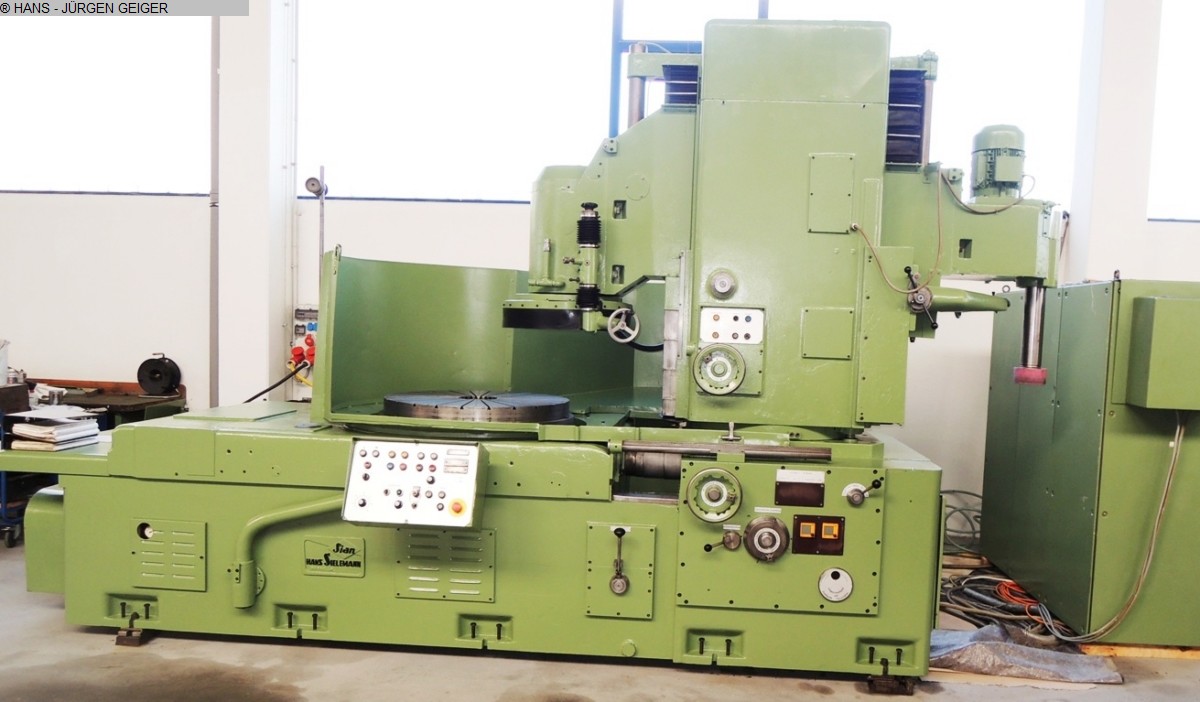

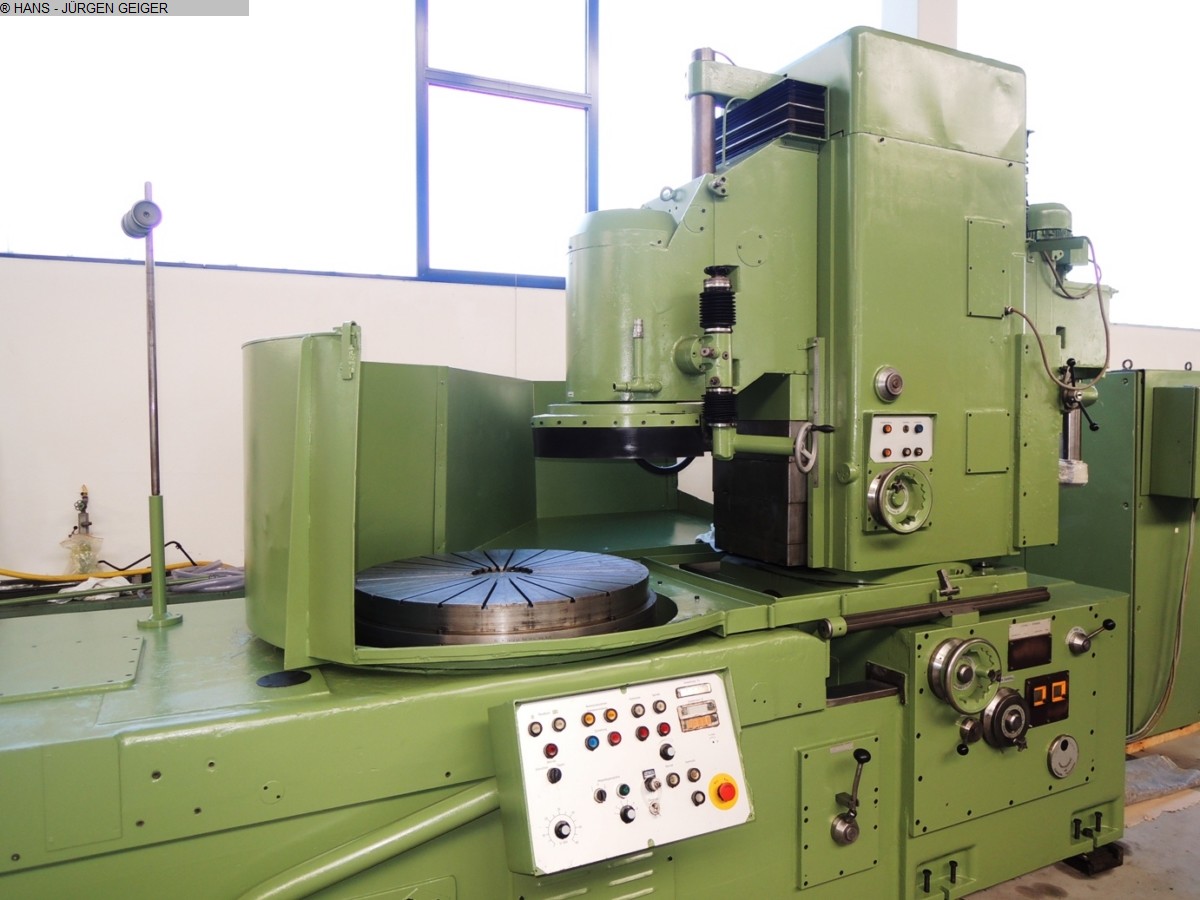

Vertikale Rundtisch – Flach- und Innenschleifmaschine
mit 2 Schleifköpfen
Type RFsB 100 #
8185
Baujahr 1969 aber vom Hersteller in 1990
generalüberholt
_________________________________________________
_____
Rundtisch - durchm. Planscheibe - Ø
1.000 mm
Distanz Tischmitte zu Turm ca.
1.150 mm
Einbauhöhe Tisch/Schleifköpfe ca.
500 mm
Werkstückhöhe ca.
400 mm
Ausladung der
Schleifköpfe ca. 500/700 mm
max.
Werkstückgewicht ca. 900
kg
Tischdrehzahlen hydr.-stfl. re/li. ( 14,5 kW)
5– 60 U/min
Tischhub längs ca.
550 mm
Tisch-Zustellung
(Innen-/Außenschleifen) 0,0025 - 0,025 mm/Hub
Tisch-Oszillation (Hub) /Schleichgang 0,2 m 0,2 -
1.000 mm/Min
Tisch-Haltezeit bei der Hubumschaltung
0-10 sec.
schleifbare Bohrungs-durchm. ca.
0 – 900 mm
Schleifschlittenhub bei allen
2 Köpfen ca. 500
mm
Innenschleif-Spindel-durchm. max.
140/100 mm
Flachschleifkopf-Ø (Segmentscheibe)
450 mm
Motorantriebe für Flach.- u.
Innenschleifkopf 15 /5,5 kW
Gesamtantrieb ca.
30 kW - 380 V/50 Hz Gewicht ca. 18.000
kg
Zubehör/Sonderausstattung:
• Der Rundtisch
dreht sich mit dem Werkstück und führt auch die
Zustellbewegung aus
• Der entsprechende Schleifkopf wird
durch das Drehen der Säule
(hydraulische Abhebung)
eingeschwenkt, sodaß das Werkstück in einer
Aufspannung
winkelgerecht bearbeitet werden kann.
•
Höhen-Zusatzverstellung in des Innnenschleifschlittens um ca. 150
mm
• Digitale Anzeige der Schleifscheiben-Drehzahlen
•
Schleifscheiben-Abrichtgeräte jeweils am Schleifturm angebaut bzw.
manuell
einschwenkbar
• separate
Hydraulikeinrichtung separater Schaltschrank
Magnet-Planscheibe mit stufenloser Haftkraftregelung, diverse
Kleinteile
• derzeit keine
Kühlmitteleinrichtung
Maschine ist ideal zum Schleifen von
schweren und unförmigen Werkstücken,
Zahnrädern, Kugellagern,
Gehäusen und Rundmessern und ist sehr universell u.
winkelgenau
für andere Schleifaufgaben.
Zustand : gut – in Kürze
vorführbereit. Ein Video finden Sie hier
:
https://www.geiger-germany.com/images/videos/SIELEMANN-RFsB100/v
ideo1.mp4
https://www.geiger-germany.com/images/videos/SIELEMANN-R
FsB100/video2.mp4
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach
Rechnungserhalt
Wir
bitten um Ihren Auftrag. Weitere Schleifmaschinen aller Art stets am
Lager -
bitte fragen Sie bei uns an.
Q U O T A
T I O N
We are pleased to offer you ex our stock, subject to
prior sale and error in
technical data :
S I E L E M A N
N (Germany)
Hydraulic Rotary Table
Internal and Face Grinding Machine
with two grinding heads and
with horizontal workpiece clamping
Model RFsB 100
Year 1969 / fully
reconditioned by the manufacturer in
1990
_______________________________________________________
<
br/>Max workpiece Ø 1,000 mm
Max. height of
workpiece, approx. 400 mm
Mounting height under grinding
spindles approx. 500 mm
Grindable Bore Ø, approx. 50 –
900 mm
Max. Workpiece weight approx.. 900 kg
Distance
between Table bore and column 1.150 mm
Table Ø / Face
plate Ø, approx. 1,000 mm
Table speeds, hydraulic,
infinitely variable, right/left 5 – 60 rpm
Table/workpiece
infeed, 5 steps 0.0025 – 0.025 mm/stroke
Table stroke
approx. 500 mm
Distance between grinding spindle and
machine body 600 mm
Surface Grinding Head Ø (Segmented
wheel) 450 mm
Grinding slides stroke, max. 500
mm
Grinding slide speeds, infinitely variable 0.2 – 1
m/m
Max. Internal Grinding spindle Ø 140/100
mm
Grinding cup wheel Ø, up to approx. 200
mm
Motor for Surface Grinding 15 kW / Motor for Internal
Grinding Spindle 5,5 kW
Total electrical load, approx. 30 kW -
380 V - 50 Hz
Weight, approx. 18,000
kg
Accessories / Special Features
• The rotary
table carries the workpiece and is also actuating the automatic
grinding infeed
• The relevant Grinding head can be
swivelled in by turning the Column
(hydraulic lift) so
the
• workpieces can be ground in one setting with exact
angles.
• Built-on magnetic face plate, Ø approx. 1,000 mm,
with 5 T-slots and
stepless adjustment for the magnetism
•
Automatic workpiece infeed, with automatic depth stop.
•
Separate Height adjustment of internal grinding head, Grinding spindle
Ø
100 mm.
• Dressing devices mounted on each grinding
head, Separate Switch Cabinet
and hydraulic unit,
• No
Coolant Device available
This machine is ideal for grinding
bulky and heavy workpieces like housings,
gears (!) bearing
rings, cylindrical knives, etc.
Condition: Good. Machine
can be inspected under power – A Video you find
here
:
https://www.geiger-germany.com/images/videos/SIELEMANN-RFsB100/v
ideo1.mp4
https://www.geiger-germany.com/images/videos/SIELEMANN-R
FsB100/video2.mp4
Delivery : Ex stock as inspected.
Payment : Net, after
conclusion of
contract.
We have always a good selection of grinders on
stock. Please let us know your
requirements.
