Dampfturbine Siemens SST-300
UK Power Generators bietet die brandneue Dampfturbine Siemens SST-300
an – in Werksverpackung aus dem Jahr 2021. Diese Turbine wurde noch
nie installiert und ist mit all ihren Geräten und Zubehörteilen
erhältlich, nachfolgend finden Sie die Details der Hauptkomponenten.
Zusammen mit ihm sehen Sie am Ende dieses Dokuments die Bilder, wie es
sicher und in guter Umgebung im Lager gelagert wird.
SO2-Gebläse
o Verkäufer: Howden
o SAR-Gebläse, insbesondere ein
SF11.2-Zentrifugal-Turbokompressor.
o Technische Daten: Arbeitet mit einem Eingangsdruck von 0,91 bara,
einem Dauerdruck von 57 °C und einer Kurzzeittemperatur von 65 °C.
Er ist elektrisch angetrieben, benötigt eine Leistung von 1989 kW und
läuft mit einer Drehzahl von 4733 U/min. Das Gebläse wurde im Jahr
2021 gebaut.
o Abmessungen/Gewicht: Der Schlitten (einschließlich Gebläse und
Getriebe) hat eine Grundfläche von 5 m x 5 m.
o Menge: 1
Elektromotor (für SO2-Gebläse)
o Hersteller: Siemens (geliefert von Howden)
o Beschreibung: Der Motor ist für den Antrieb des SO2-Gebläses
ausgelegt.
o Technische Daten: Hat eine Nennleistung von 2200 kW, arbeitet mit
einer Spannung von 11000 V, einer Frequenz von 50 Hz, einem Strom von
132 A, einer Drehzahl von 1491 U/min und einem Drehmoment von 14091
Nm.
o Abmessungen/Gewicht: Die Grundfläche beträgt 1770 mm x 1270 mm,
bei einem Gewicht von 8500 kg.
o Menge: 2.
Dampfturbine
o Hersteller: Siemens
o Beschreibung: Kondensationsdampfturbinen-/Generatorpaket, Modell
SST-300 Industriedampfturbine.
o Technische Daten: Nennleistung/maximale Leistung von 20,29 MW,
Drehzahl von 5314 U/min. Einlaß
Die Dampfbedingungen betragen 37 barg bei 376 °C und eine
Durchflussmenge von 72,5 t/h. Der Eintrittsdampf liegt bei 18,9 barg
und 348,8 °C mit einer Durchflussmenge von 65,6 t/h, während die
Dampfextraktion bei
3,5 barg und 155°C bei einer Durchflussmenge von 53,64 t/h. Der
Abgasdampf liegt bei 0,093 bara und 44 °C.
o Abmessungen/Gewicht: Die Kufe (Turbine und Getriebe) misst 7610 mm x
6300 mm und wiegt 65500 kg. Wenn man den Generator und den Kondensator
einbezieht, betragen die Abmessungen 23350 mm x 10335 mm.
o o Menge: 1
Generator (für Dampfturbine)
o Hersteller: Siemens (geliefert von TDPS)
o Beschreibung: Generator gepaart mit der Dampfturbine.
o Technische Daten: Leistung von 20,55 MW, Spannung von 11 kV,
Frequenz von 50 Hz, Leistungsfaktor von 0,85 und Drehzahl von 1500
U/min.
o Abmessungen/Gewicht: Misst 6192 mm in der Länge, 2765 mm in der
Breite und 3705 mm in der Höhe, mit einem Gewicht von 42750 kg, wenn
es in einem Stahlbehälter untergebracht ist.
o Menge: 1.
Kondensator (für Dampfturbine)
o Hersteller: Siemens
o Beschreibung: Rohrbündelwärmetauscher, doppelter Durchgang,
ausgelegt nach EN 13445 und PED Kategorie III, Modul G. o Technische
Daten: Der minimale/maximale Druck des Mantels beträgt -1/1 bar g,
bei einer Auslegungstemperatur von 145 °C. Die Schale besteht aus
P265GH Kohlenstoffstahl mit einer Dicke von 10- 16mm. Rohre haben
einen minimalen/maximalen Druck von -1/6 bar g und eine
Auslegungstemperatur von 85°C und bestehen aus Edelstahl 1.4301.
o Abmessungen/Gewicht: Das Fassungsvermögen des Gehäuses beträgt
51400 l, das Rohrfassungsvermögen 7700 l. Der Kondensator hat einen
Durchmesser von 2650 mm, eine Länge von 9650 mm und eine Höhe von
4890 mm (einschließlich Hotwell). Das Leergewicht beträgt 29000 kg
und das Betriebsgewicht 39300 kg.
o Menge: 1.
Kondensat-Extraktionspumpe
o Hersteller: Sigma (geliefert von Siemens)
o Beschreibung: Vertikale Kondensatpumpe für den Kondensator, Modell
Sigma 125CJDV-267-18/2-DU-002-FE, gemäß EN ISO 5199. o Technische
Daten: Die maximal zulässige Arbeitstemperatur (MAWT) beträgt 59
°C, der maximal zulässige Arbeitsdruck (MAWP) beim Saugen/Entladen
beträgt 0,1 MPa / 0,6 MPa, die Drehzahl beträgt 1481 U/min, die
Kapazität beträgt 110 m³/h, die Förderhöhe beträgt 45 m, die
Leistung 16,9 kW und die erforderliche Netto-Positivsaughöhe (NPSHR)
beträgt 2 m.
o Abmessungen/Gewicht: Die Länge der eingetauchten Welle beträgt
2500 mm bei einem Durchmesser von 120 mm; Die Gesamtlänge
(einschließlich Motor) beträgt 4627 mm.
o Menge: 2.
Vakuumpumpe
o Hersteller: Invactech (geliefert von Siemens)
o Beschreibung: Wasserring-Vakuumpumpen, Teil des Vakuum-Skids für
den Turbinenkondensator.
o Technische Daten: Spezifische technische Spezifikationen sind nicht
bekannt.
o Menge: 2.
Dampferzeuger
Verkäufer: Clayton
Beschreibung: Clayton Dampferzeuger Modell E-1204-SH.
Technische Daten: Maximale Nettowärmeleistung von 11772 kW,
Modulationsbereich von 20-100 %, minimale/maximale Leistung bei 40
barg/380 °C beträgt 2975/14875 kg/h, Einstellung des
Drucksicherheitsventils (PSV) von 48 bar, minimale/maximale Temperatur
von 4/425 °C und erforderlicher Gaseingangsdruck von 400-500 mbara.
Zu den Konstruktionsmaterialien (MoC) gehören EN10216-2 P235GH für
den oberen, mittleren und Wasserwandüberhitzer, EN-10216-2 16 Mo3
für den Überhitzer und den Boden sowie SA-106Gr B für den
Abscheider.
Abmessungen/Gewicht: Maße 4823 mm x 2784 mm x 8931 mm, mit einem
Leergewicht von 32000 kg und einem Fassungsvermögen von 6800 l.
Anzahl: 4.

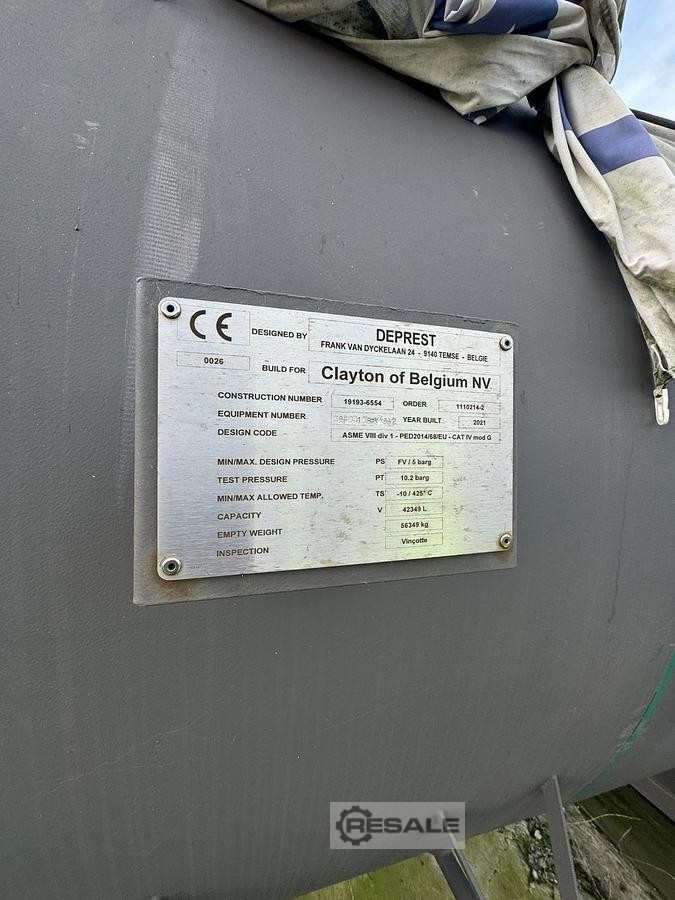

Entgasungsbehälter (für Dampferzeuger)
Verkäufer: Deprest (geliefert von Clayton)
Beschreibung: Entgasungsbehälter, konform mit ASME VIII Div 1 und PED
2014/68/EU, Kategorie IV, Modul G.
Technische Daten: Der Auslegungsdruck reicht von Vollvakuum (FV) bis 5
barg, die Auslegungstemperatur von -10°C bis 425°C. Der Kessel
besteht aus SA-516 Gr.60 mit einer Nenndicke von 20 mm.
Abmessungen/Gewicht: Ca. 9258 mm Länge, 3850 mm Höhe und 2500 mm
Durchmesser, mit einem Fassungsvermögen von 42349 l. Das Leergewicht
beträgt 14000 kg und das volle Gewicht 56349 kg.
Menge: 1.
Abschlämmbehälter (für Dampferzeuger)
Verkäufer: Deprest (geliefert von Clayton)
o Beschreibung: Abschlämmbehälter, konform mit ASME VIII Div 1 und
PED 2014/68/EU, Kategorie IV, Modul G. o Technische Daten: Der
Auslegungsdruck reicht von Vollvakuum (FV) bis 10 bar, die
Auslegungstemperatur von -10 °C bis 184 °C. Der Kessel besteht aus
SA-516 Gr.60 mit einer Nenndicke von 12 mm.
o Abmessungen/Gewicht: Ca. 1600 mm Durchmesser und 5100 mm Höhe, mit
einem Fassungsvermögen von 8451 l. Das Leergewicht beträgt 3567 kg
und das volle Gewicht 12018 kg.
o Menge: 1.
Kessel-Speisewasserpumpe (BFW-Pumpe)
o Hersteller: Hammelmann (geliefert von Clayton)
o Beschreibung: Hochdruckpumpe, Modell Hampro 202, für das Clayton
Dampferzeugerpaket.
o Technische Daten: Maximale Durchflussmenge reicht von 61,5 l/min bis
312 l/min, Betriebsdruck von 76 bar g, Medium ist heißes Wasser mit
einem maximalen
Temperatur von 140°C, Kurbelwellendrehzahl von 73-1336 U/min,
Motorleistung von 75 kW und Motordrehzahl von 105-1500 U/min.
o Abmessungen/Gewicht: Die Kufe misst 2234 mm in der Länge, 1324 mm
in der Breite und 1800 mm in der Höhe. o Menge: 5.
Kessel-Speisewasser-Druckerhöhungspumpe
o Anbieter: Flowserve (geliefert von Clayton)
o Beschreibung: Kessel-Speisewasser-Druckerhöhungspumpen, Modell
Flowserve SIHI ZHND 080200.
o Technische Daten: Medium ist Wasser bei 160 °C mit einem Dampfdruck
von 6,18 barg, einer Durchflussmenge von 29,3 m³/h bis 175,2 m³/h,
einer Förderhöhe von 50,2 m, einer erforderlichen positiven
Nettosaughöhe (NPSH R) von 2,65 m und einem Leistungsbedarf von
18,54 kW. o Abmessungen/Gewicht: Der Skid (einschließlich Motor) hat
eine Grundfläche von 1324 mm in der Länge und 540 mm in der
Breite.
o Menge 2.
Motor (für Kühlturmlüfter)
o Lieferant: ABB (beliefert von SPX)
o Beschreibung: Drehstrom-Käfigläufermotor, Modell ABB
3GBP282230-ADL
+ VC.
o Technische Daten: Leistung von 90 kW, Frequenz von 50 Hz und
Schutzart IP55.
o Abmessungen/Gewicht: Misst 1200 mm in der Länge, 80 mm in der
Breite und 100 mm in der Höhe.
o Anzahl: 6.
Sonstige Paketzusatzprodukte
Inklusive Rohrleitungen, Ventile, Schalttafel
Großbritannien
