Technische Daten:

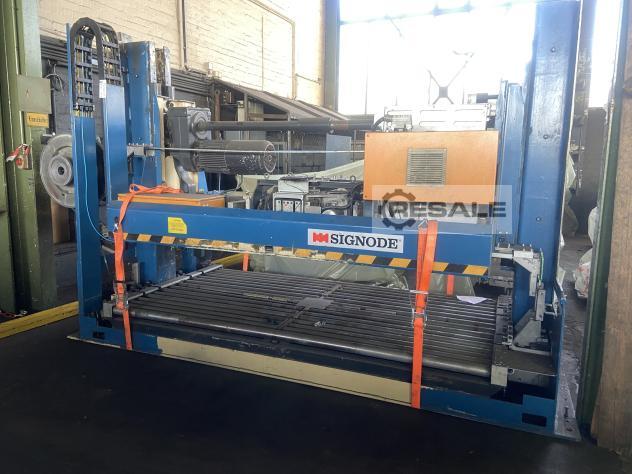

SIGNODE Paletten-Umreifungsmaschine mit Presse Typ MODULEX 3-S7
mit MD 200 Kopf
• Drehkreuz
• Umreifen ohne/mit Pressdruck (für Wellpappenindustrie)
• mit MD-Umreifungskopf 9 -13 mm 2000 Newton
Bandführungssystem mit 3 Bandkanälen (3 Bajonette),
• 1 verfahrbare Umreifungskopf
• Auto Feed Bandumlaufsystem
• Schnellwechsel-Bandabroller
• Umreifung ohne Bajonette möglich (hierbei erfolgt Umreifung durch
die festen Bandführungen)
Elektrische Anschlussdaten:
3-poliger Leistungsschutzschalter 25A
Steuerung: Siemens SPS S7 Steuerung
Anschlußspannung: 415V, 3Ph, N, PE, 50 Hz
Leistungsaufnahme: 7 kW
Steuerspannung: 24 V, DC
Transportgewicht: ca. 7.000
Bandführungssysteme:
Nennbetriebsstrom: 20 A
Anzahl der Führungen: 3
Anzahl der Bajonette: 3
Bandabstände: 425 / 610 mm
Packstückmaße
Breite: max. 2.500 mm (freier Durchlauf) ; min. 500 mm
Höhe: max. 2.550mm ; min. 610 mm (gepreßt)
Druckplatte: Preßkraft: 3 - 48 kN
Druckplattenführung: parallel mittels Zahnstange und Ritzel auf
geschraubten Stahl-
Laufprofilen
Rollenbahn
Nutzbare Breite: 2.680mm
Einbaulänge: 1.473 rrm
Einbauhöhe: 380 nm (Standard)
Geschwindigkeit: 14,2 (Standard)
Palettenpositionierung: automatisch
Palettenzentrierung: keine
Hubdrehkreuz: modular

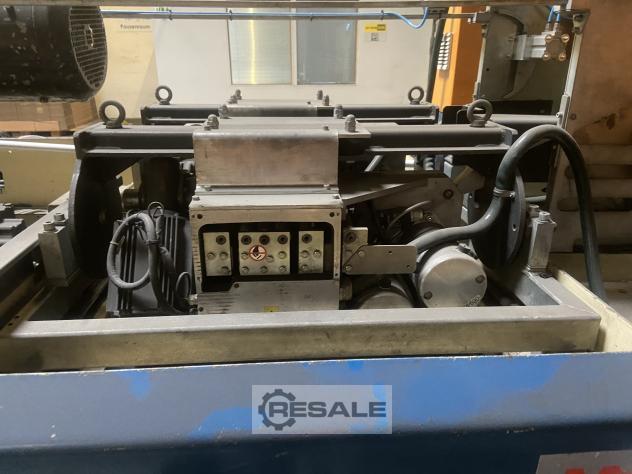

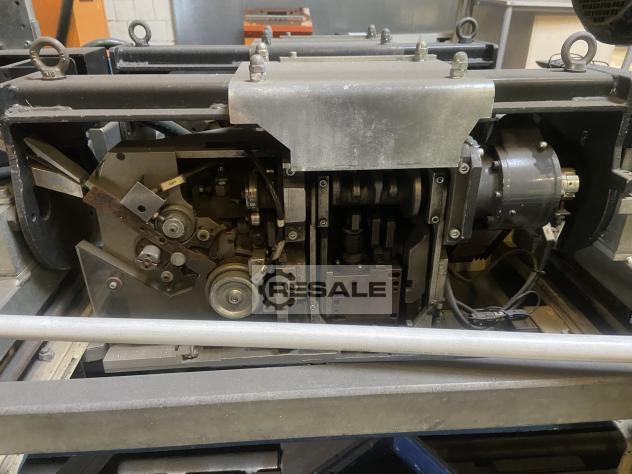

Umreifungsköpfe
Typ: MD-Kopf Anzahl: 2, davon 1 Kopf verfahrbar;
Bandförder-/
Rückzugsgeschwindigkeit: 1,6 m/sec.
Spannkraft: 0 - 1.200 N
Bandqualitäten: Polyester / Polypropylen
Bandbreite: 10 mm Signodeband
