Werkstückdurchmesser - max.: 40 mm
Werkstückdurchmesser -
min.: 10 mm
Werkstücklänge: 200 - 640 mm
Steuerung: SPS
Siemens S5 95 U
Gesamtleistungsbedarf: 25 kW
Maschinengewicht
ca.: 5 t
Raumbedarf ca.: m
Zustand: vorführbereit:
CE-Zeichen:
Einsatz: einschichtig:
Zustand:
vorführbereit:
Elektrik 380 Volt:
Stangenlademagazin: 2 -
3,5 m
Hydraulik-Aggregat: 45 bar
Kühlmitteleinrichtung:
Zentralschmierung:

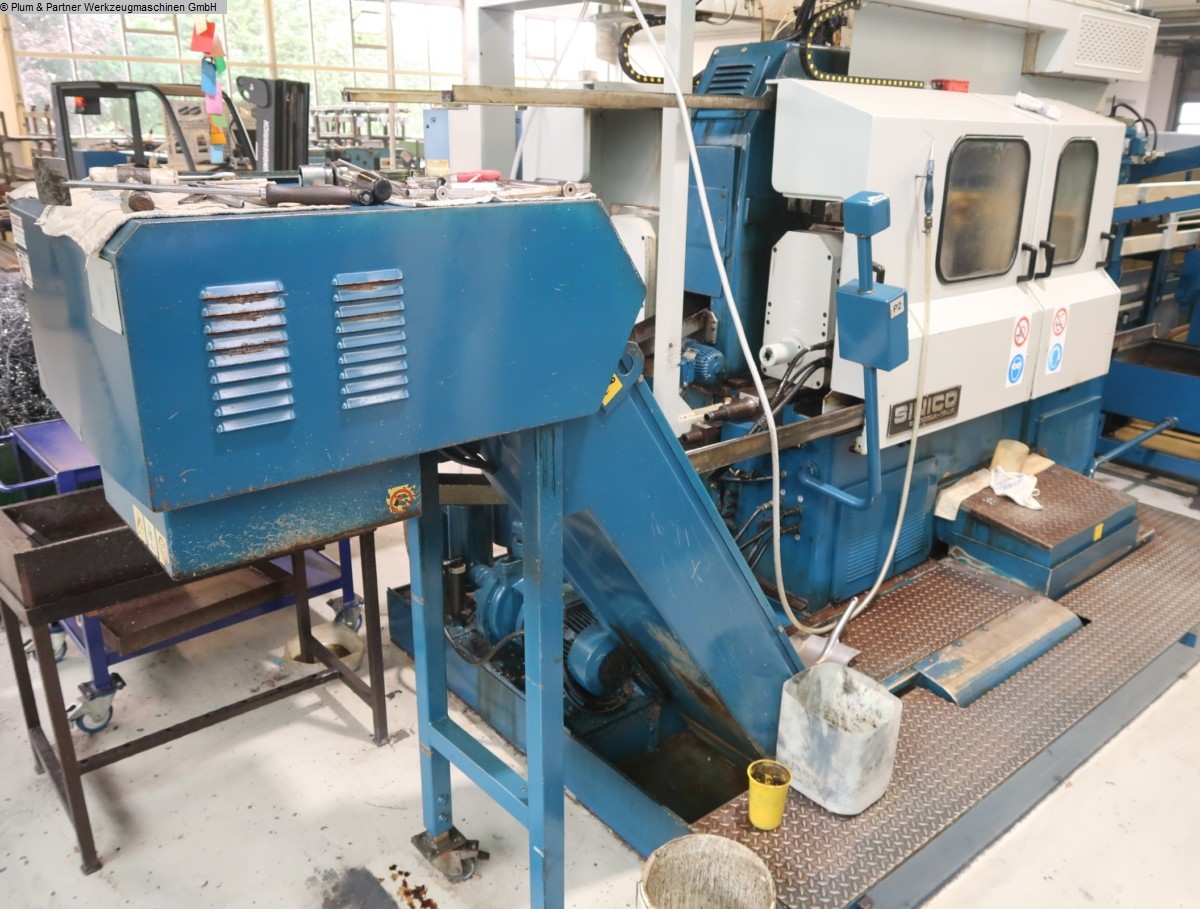

Späneförderer:
Hydr. Abläng-
und Doppelenden-Bearbeitungsautomat geeignet zur Vorarbeitung von
Trapez-Gewindenspindeln sowie sonstigen runden Werkstücken in
Form von Absägen
von der Stange und beidseitiger
Endenbearbeitung wie Anfasen, Stirnsenken und
Bohren bei
feststehendem Teil und rotierenden Werkzeugen.
Maschine bestehend
aus:
- Grundmaschine Modell TR 60/4-650, Werkstücklänge 640
mm

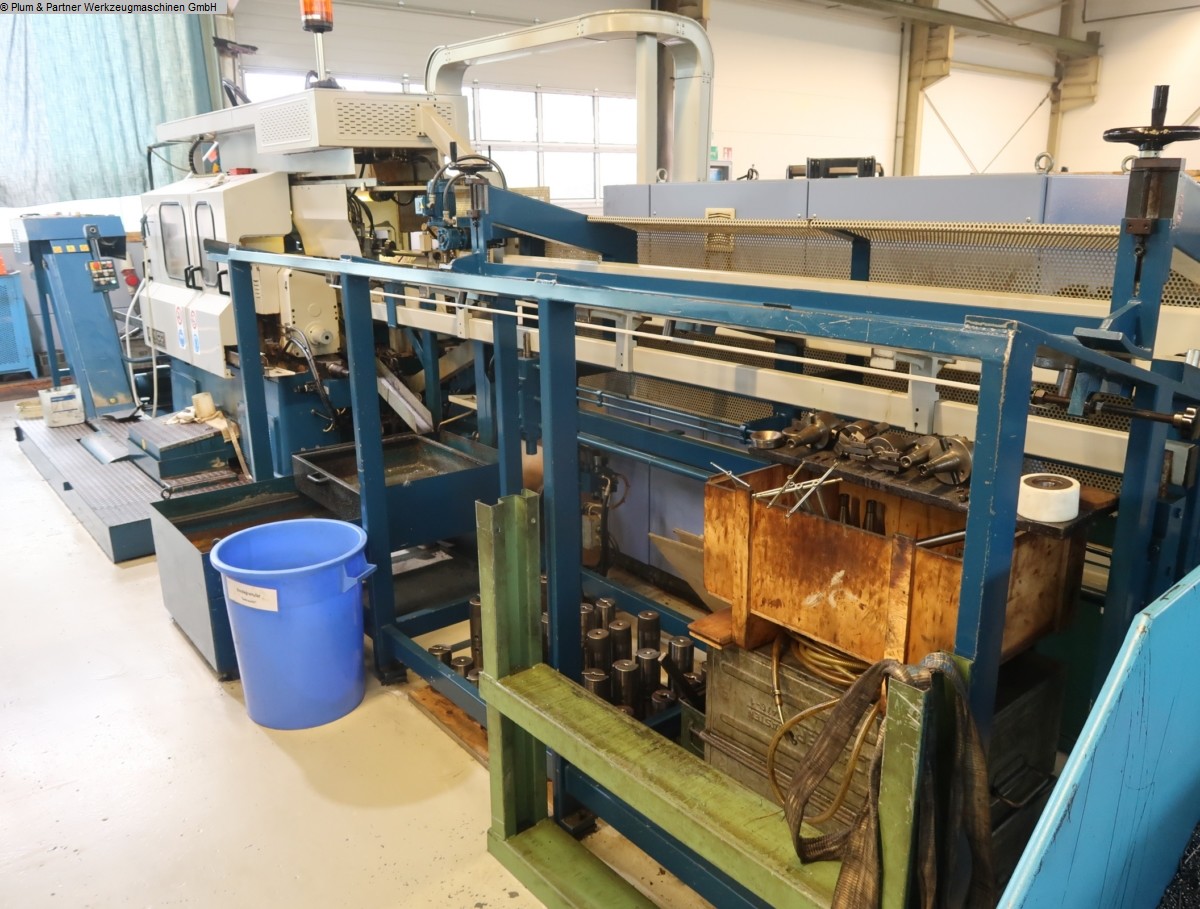

- Stangenmagazin für Stangenlänge 2 -3,5 m
-
Normal-Ausführung für Vollmaterial bis 40 mm Durchmesser
-
zentr. Pos. der Stangenvorschubrollen
-
Stangenzubringereinheit
- Vorschubgreifer in
Normalausführung
- Schaltkreuz mit 4 Spannstationen Modell TR
300.00
- 4 Stk. Grundbacken, Breite 80/140 mm, Durchmesser 75
mm
- Schwenken Schaltkreuz in beide Richtungen
-
Sägeeinheit mit Schneckenantrieb TR 200.00, Hub 100 mm
-
Sägeblatt 350 mm, Drehzahl 25/39 UpM
- Motorleistung 2,6/3,2
kW
- Mot. Positionierung Sägekopf
- Aut. Positionierung
Sägeständer mit hydr. Klemmung
- Sägeblattführung
-
Bearbeitungseinheit Nr. 1 - USP.00/M
- Drehzahlen 842/1684 UpM,
kW 3,3/4,0
- Arbeitshub 80 mm
- Eilvorlauf 40 mm
-
Spindelaufnahme ISA 40/M 16
- Zahnriementrieb
-
Bearbeitungseinheit Nr. 2 - USP.00/M - UF
- Drehzahlen 360/720
UpM, kW 1,8/2,8
- Arbeitshub 80 mm
- Eilvorlauf 40 mm
- Spindelaufnahme ISA 40/M 16
- Zahnriementrieb
-
Leitpatroneneinrichtung zum Gewindeschneiden (Rechts u.
Linksgewinde)
- Bearbeitungseinheit Nr. 3 - USP.00/M
-
Drehzahlen 842/1684 UpM, kW 3,3/4,0
- Arbeitshub 80 mm
-
Eilvorlauf 40 mm
- Spindelaufnahme ISA 40/M 16
-
Zahnriementrieb
- Bearbeitungseinheit Nr. 4 - USP.00/M
-
Drehzahlen 943/1882 UpM, kW 3,3/4,0
- Arbeitshub 80 mm
-
Eilvorlauf 40 mm
- Spindelaufnahme ISA 40/M 16
-
Entladerutsche
- Millimeterleisten für alle
Verstellbewegungen
- Hydr. Anlage mit FörderpumpeSAUER
SUNDSTRAND
- Druckspeicher
- Rexroth-Mengenregler für
Bearbeitungseinheiten und Säge
- Kühlmitteleinrichtungmit Filter
und Behälter
- Kühlmittelpumpe CALPERA

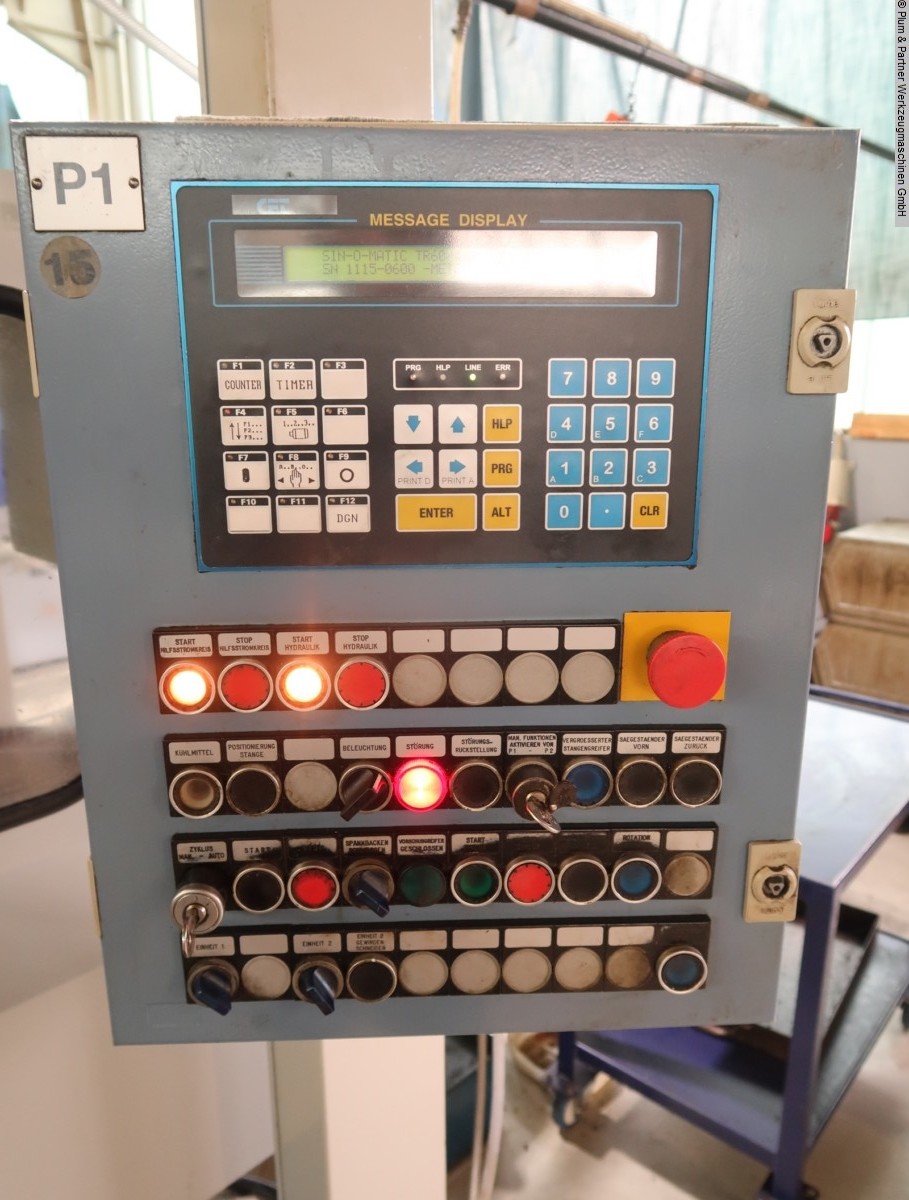

- Elektrische
Einrichtung in separatem Elektroschaltschrank,
Steuerspannung
24V/50 Hz
- SPS SIEMENS S5 95 U
- Maschinenleuchte
-
Blinkleuchte zur Signalisierung Maschinenstillstand
-
Zentralschmierung
- Späneförderer
Die Maschine ist in den
letzten Jahren fast kaum gelaufen, die Betriebsstunden
schätzt
der Abgeber auf ca. 24000.
Es handelt sich um eine gebrauchte
Maschine, daher verkaufen wir unter
Ausschluß jeglicher
Gewährleistung.
