x-Weg: 6000 mm
y-Weg: 2100 mm
z-Weg: 1500 mm

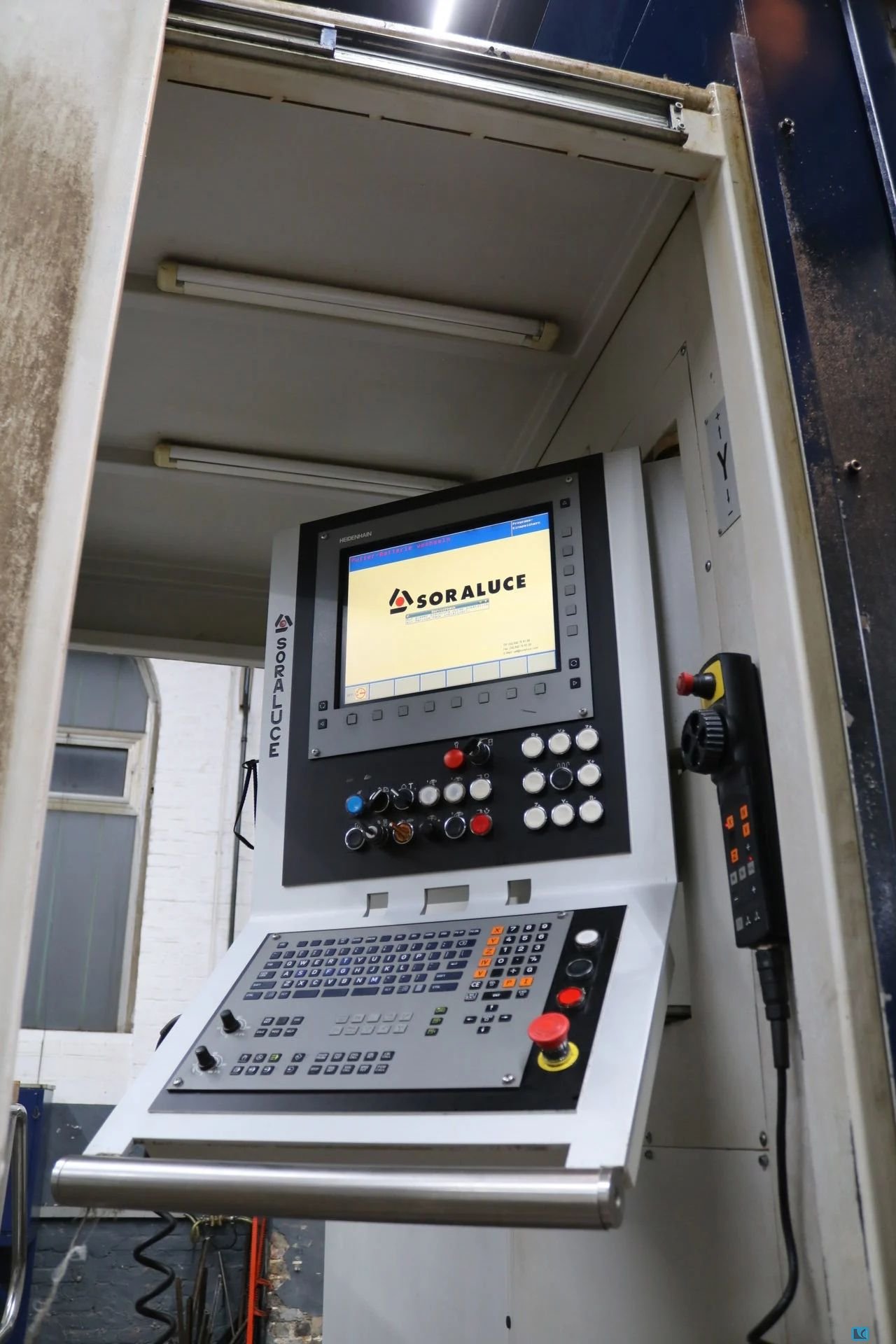

Steuerung:
HEIDENHAIN iTNC 530
BAUWEISE: .
- Bauweise : Fahrständer
: .
ARBEITSBEREICH -FRÄSEN-: .
- Verfahrweg x-Achse: 6000
mm
- Verfahrweg y-Achse: 2100 mm
- Verfahrweg z: 1500
mm
PLATTENFELD: .
ARBEITSSPINDEL / KOPF: .
-
Spindeltyp : Orthogonalkopf : .
- Schwenkbarkeit: 360 °
- - Betätigungsweise : automatisch : .
- - Positionierbarkeit:
1 °
- Schwenkbarkeit (2.Drehachse): 270 °
- -
Betätigungsweise : automatisch : .
- - Positionierbarkeit: 1
°
- Drehzahlbereich von: 20 /min
- Drehzahlbereich bis:
4000 /min
- Spindeldurchmesser: 90 mm
- Aufnahme : ISO SK
50 : .
- Spindelleistung (dauernd): 32 kW
- Drehmoment
(max.): 910 Nm
ACHSANTRIEBE: .
- Vorschub von: 2
mm/min
- Vorschub bis: 20000 mm/min
- Eilgang: 25000
mm/min
ELEKTRISCHE ANSCHLUSSDATEN: .
- Leistungsaufnahme
(gesamt): 79 kW
- Anschlussspannung: 400 V
- Netzfrequenz:
50 Hz
ABMESSUNGEN / GEWICHTE: .
- Platzbedarf Länge: 13536
mm
- Höhe über Flur: 3820 mm
- Gesamtgewicht ca.: 55000
kg
ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN: .
-
Kühlmitteleinrichtung : ja : .
- Hochdruckkühlsystem
(Innenkühlung) : ja : .
- Arbeitsraum-Vollverkleidung : ja : .
- Späneförderer : ja : .
- Hydraulikaggregat : ja : .
- Zentralschmierung : ja : .
Technische Beschreibung
:
Fahrständerfräsmaschine mit Heidenhain TNC530,
Kühlmitteleinrichtung mit 15 bar Druck , Späneförderer
- Das
Plattenfeld,der Aufspanntisch, der Aufspannwinkel, gehören nicht zum
Lieferumfang -
