automatisch: Werkzeugspannung Spannk.15000
N
Gesamtleistungsbedarf: 63 KVA
Maschinengewicht ca.: 56000
kg
Tischgröße: 22000 x 800 mm
Werkzeugaufnahme: ISO 50, DIN
69871 AD
x-Weg: 20500 mm
y-Weg: 1600 mm
z-Weg: 1000
mm
Raumbedarf ca.: 24 x 6 x 4 m

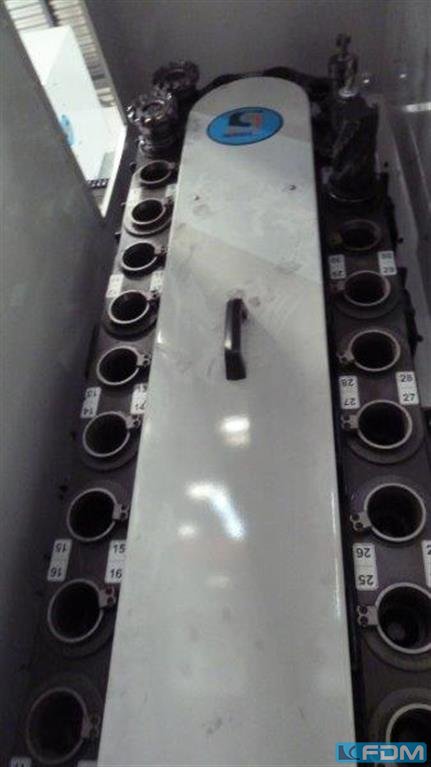

Werkzeugmagazin mit: 30
Plätze

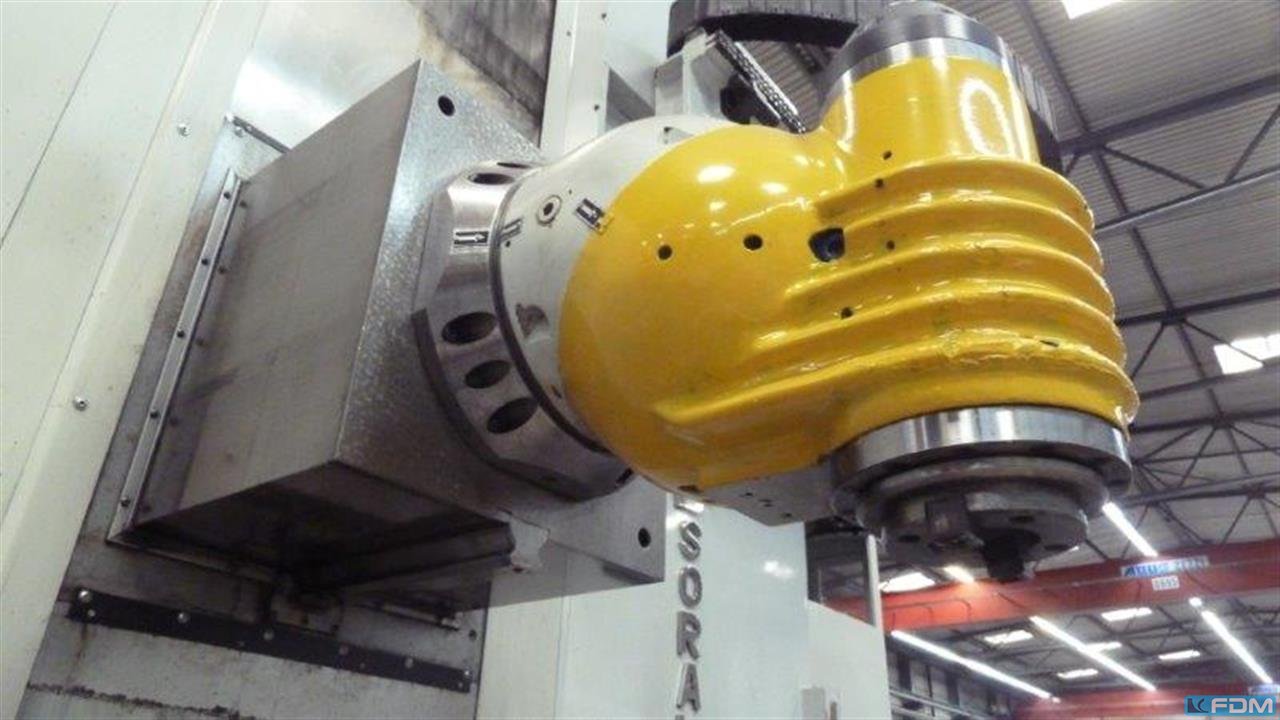

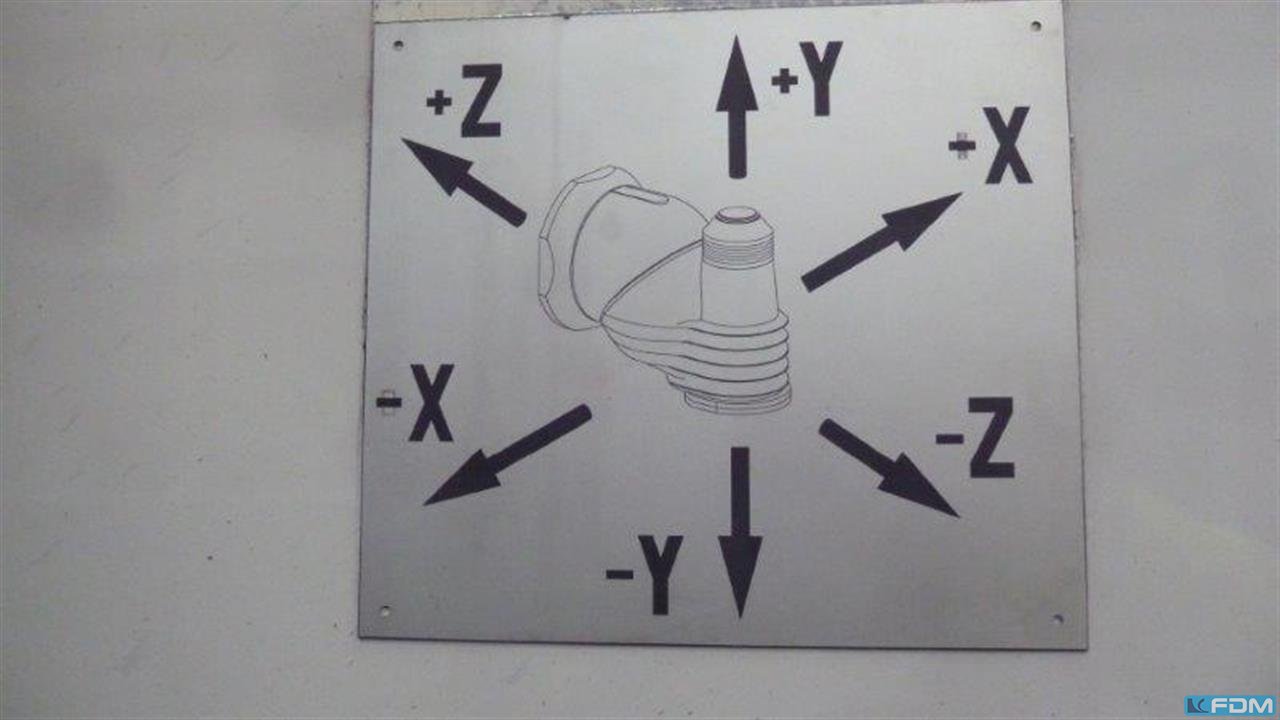

Automatisch indexierender Fräskopf
Autom.
Werkzeugspannung: Spannkraft 15000 N
Teilgenauigkeit/
Wiederholgenauigkeit: ± 3 sec. ? ± 0,002 mm
Anzugsbolzen: DIN
69872 Form A
Anzahl der Schwenkpositionen: 5° Fräskopf 72
Positionen pro Ebene
Durchmesser Spindellagerung: 90 mm
Sperrluft: 0,7 bar
Hauptantrieb:
Antriebsart:
Drehstrommotor Fabr. Siemens 1PH7
Antriebsleistung: 100 % ED kW
28
Spindeldrehzahlbereich: Spindeldrehzahlen: min-1 20-4000Volle
Leistung ab: min-1 500 Drehmoment: Nm 535
Vorschübe:
Vorschubbereich: X-, Y-, Z-Achse mm/min 5 - 10000
X-Achse:
Nenndrehmoment Nm 38
Stillstandsmoment Nm 50
Y-Achse
Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Z-Achse
Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Regelung:
stufenlos über Siemens AC-Servomotor inklusive digitaler
Antriebstechnik
Eilgänge: X-Achse mm/min 25000
Y-, Z-Achse
mm/min 15000
Spannflächen: Anzahl der T-Nuten auf der
Tischoberfläche: 5
Anzahl der T-Nuten an der Frontfläche: 2
Breite der T-Nuten: mm 22 H12
Eine Referenznut: mm 22 H7
Distanz zwischen den Nuten: mm 130
Max. Tischbelastung: t /
m² 5
Zusatzgeräte:
Rohrinnenbürstengerät zum reinigen von
Rohren.
Hydraulische Befestigungsanlage für die gesamte
Bettlänge
Bearbeitungsturm Abmaß: 3,60 m Höhe x 4 m Breite
-----------------------------------------------------------------
---
