Standort: Deutschland, Baden-Württemberg Südwest
Zustand: Gebraucht

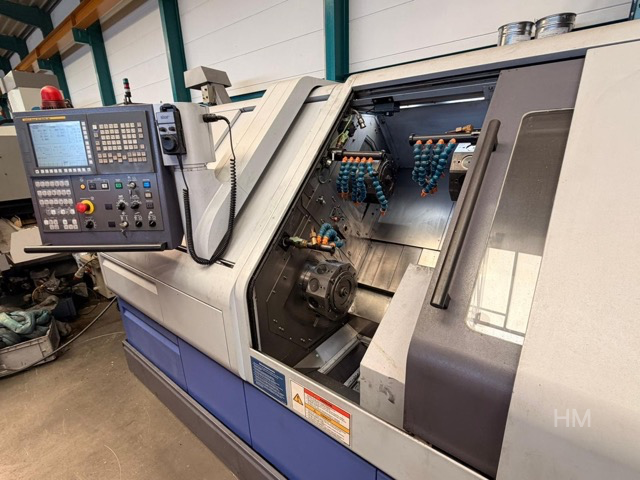

Hersteller: STAR Micronics
Modell: ST-38
Baujahr: 2019

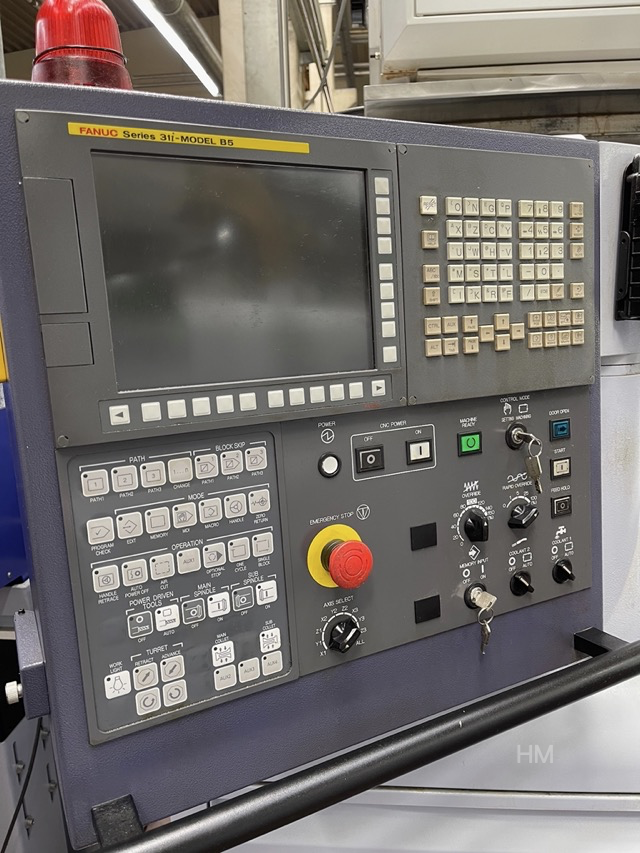

FANUC, Hochleistungs-Rechner Serie 31i-B5,
Gepflegter Zustand, ca. 9000 Betriebsstunden
Technische Hauptdaten
Arbeitsbereich
Max. Stangendurchmesser: 38 mm
Max. Bearbeitungslänge (mit Führungsbuchse): ca. 320 mm
Bearbeitung ohne Führungsbuchse möglich (für kürzere
Werkstücke)
Max. Spannzangendurchmesser Gegenspindel: 38 mm
Hauptspindel
Spindelleistung: ca. 11-15 kW
Max. Drehzahl: ca. 7.000 min?¹
C-Achse integriert (0,001° Auflösung)
Hochpräzise Spindellagerung für schwere Zerspanung
Gegenspindel
Leistung: ca. 5,5-7,5 kW
Max. Drehzahl: ca. 7.000 min?¹
Vollwertige C-Achse
Teileübernahme und Rückseitenbearbeitung in einer Aufspannung
Achskonfiguration
X1 / Z1 (Hauptsystem)
X2 / Z2 (Gegenspindelsystem)
Y-Achse für außermittige Fräsoperationen
C-Achse Haupt- und Gegenspindel
Optional B-Achsen-ähnliche Schwenkfunktionen (je nach Ausstattung)
Mehrkanalsteuerung ermöglicht Simultanbearbeitung auf Haupt- und
Gegenspindel zur deutlichen Zykluszeitreduzierung.
Werkzeugbestückung
Werkzeughaltersatz, (nicht angetriebene)
Führungsbuchseneinheit (Zug-System, JBS)
Ölkühlereinheit
Hochdruckförderer (mit integrierter Hochdruckeinheit) Typ Müller
combistream CS 3
Kühlmitteleinsatz: Öl
Gewicht: 6,25 to
Abmaße: (LxBxH) 3477x1860x1865 mm
Die Maschine kann nach Terminvereinbarung unter Strom besichtigt
werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie
Zwischenverkauf vorbehalten!
FANUC, high-performance computer series 31i-B5,
Well maintained, approx. 9000 operating hours
Main technical data
Working range
Max. bar diameter: 38 mm
Max. machining length (with guide bush): approx. 320 mm
Machining without guide bush possible (for shorter workpieces)
Max. collet diameter counter spindle: 38 mm
Main spindle
Spindle power: approx. 11-15 kW
Max. speed: approx. 7,000 min?¹
Integrated C-axis (0.001° resolution)
High-precision spindle bearing for heavy-duty machining
Counter spindle
Power: approx. 5.5-7.5 kW
Max. speed: approx. 7,000 rpm
Full C-axis
Part transfer and rear machining in a single clamping
Axis configuration
X1 / Z1 (main system)
X2 / Z2 (counter spindle system)
Y-axis for off-centre milling operations
C-axis main and counter spindle
Optional B-axis-like swivel functions (depending on equipment)
Multi-channel control enables simultaneous machining on the main and
counter spindles for a significant reduction in cycle time.
Tooling
Tool holder set, (non-driven)
Guide bush unit (pull system, JBS)
Oil cooler unit
High-pressure conveyor (with integrated high-pressure unit) Type
Müller combistream CS 3
Coolant used: oil
Weight: 6.25 tonnes
Dimensions: (LxWxH) 3477x1860x1865 mm
The machine can be viewed under power by appointment.
Subject to changes and errors in the technical data and
specifications, as well as prior sale!
