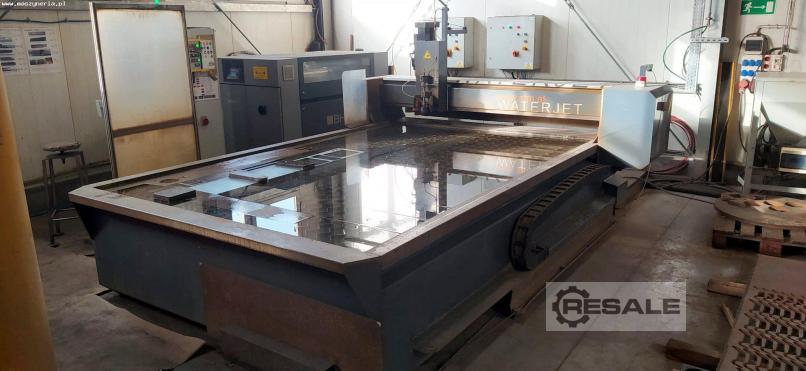

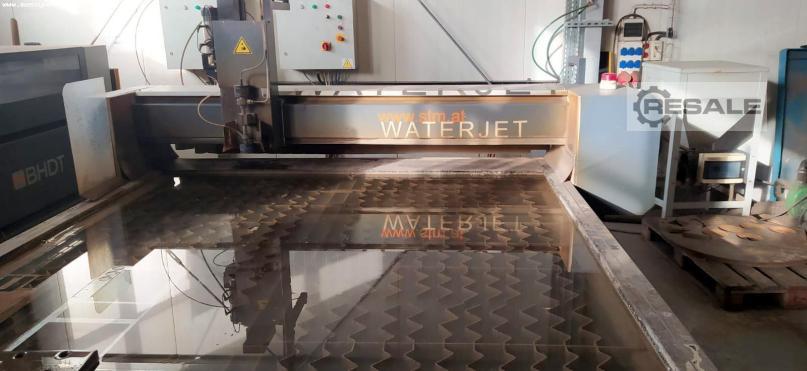

WaterJet STM MasterCut wurde 2010 von dem bekannten österreichischen
Unternehmen Stein-Moser GmbH hergestellt. Die Maschine dient der
Präzisionsbearbeitung von bis zu 180 mm dicken Werkstücken mit einem
Druckwasserstrahl. Das Schneiden der Werkstücke erfolgt auf einer
großen Arbeitsfläche aus hochwertigem geschweißtem Stahl mit einer
Länge von 3000 mm und einer Breite von 2000 mm, was eine hohe
Stabilität garantiert und die bei der Bearbeitung entstehenden
Vibrationen reduziert.

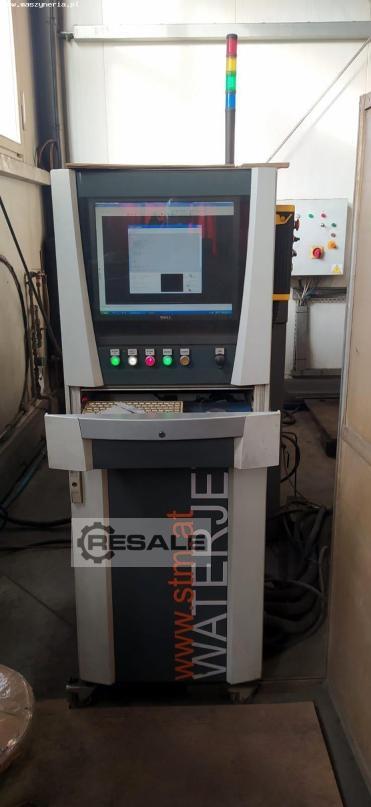

Eine moderne CNC-Steuerung, die in der Schalttafel installiert ist,
ermöglicht die Programmierung der Betriebsarten und die vollständige
Kontrolle über die Maschine. Die Wasserstrahlschneideanlage STM
WS3020 ist mit einer 37-kW-Hochdruckpumpe BHDT HYTRON ausgestattet,
die die Maschine mit Hochdruckwasser versorgt.
Technische Parameter der STM MasterCut Wasserstrahlschneidemaschine
- Arbeitsfläche (L x B): 3000 x 2000 mm
- maximale Werkstückdicke: 180 mm
- Positioniergeschwindigkeit: 15 m/min
- Genauigkeit der Positionierung in der X/Y-Achse: ± 0,05 mm
- Wiederholbarkeit der Positionierung in der X/Y-Achse: ± 0,03 mm
- Spielraum der Z-Achse: 200 mm
- Maximaler Betriebsdruck der Pumpe: 400 MPa
- Leistung der Hochdruckpumpe: 37 kW

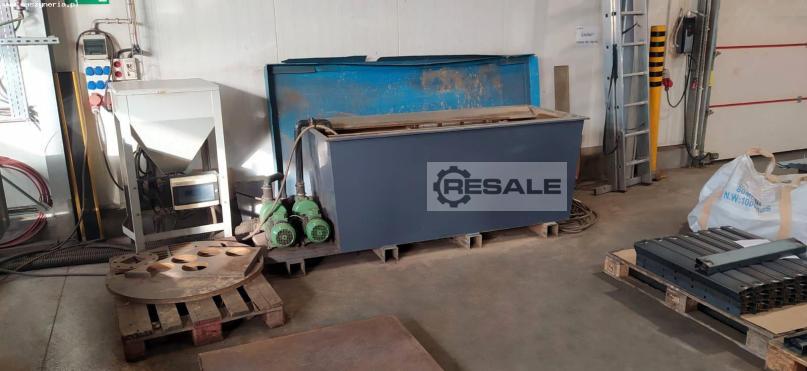

- Fassungsvermögen des Strahlmittelbehälters: 320 kg
- Stromversorgung: 3x 400 V; 50 Hz
- transport dimensions of the STM MasterCut machine
1. table- tub: 3100 x 4250 mm, 1500 kg
2. module: 950 x 2700 mm, 400 kg
3. module: 650 x 650 mm, 100 kg
4. module: 800 x 800 mm, 300 kg
5. pump: 1950 x 1000 mm, 1500 kg
Ausstattung der Wasserstrahlmaschine
- Steuerpult mit CNC-Steuerung
- Hochdruckpumpe: BHDT HYTRON
- bürstenlose Servomotoren
