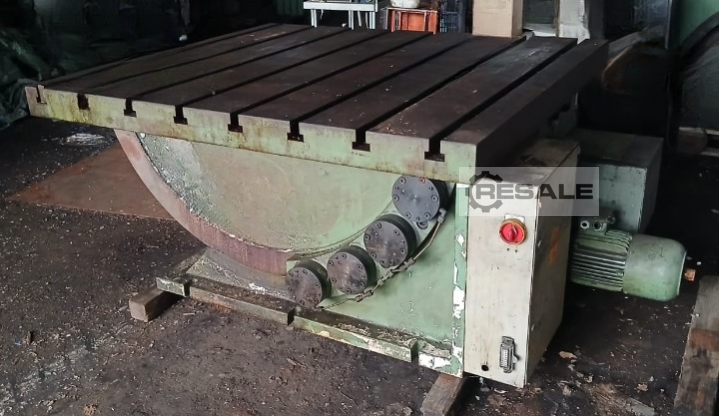

Stolle CNC Winkelkipptisch 1570 x 1400 mm, Tragkraft 8500 kg

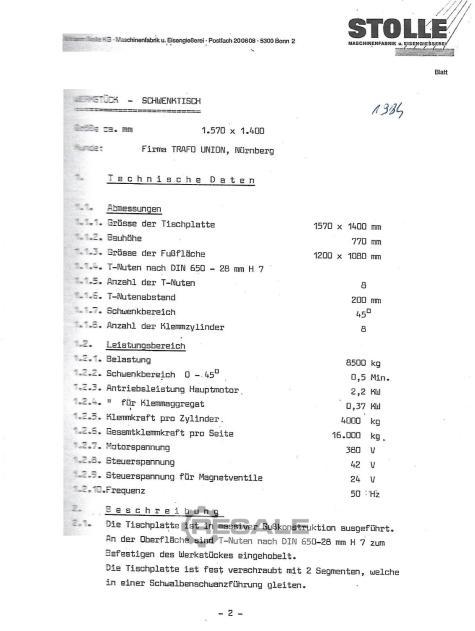

1.1.Technische Daten
1.1.1. Größe der Tischplatte 1570 x 1400 mm
1.1.2. Bauhöhe 770 mm
1.1.3 Größe des Fußbereichs 1200 x 1080 mm
1.1.4 T-Nuten (nach DIN 650) 28 mm H 7
1.1.5. Anzahl der T-Nuten 8
1.1.6. Nutenabstand der T-Mutter 200 mm
1.1.7. Schwenkbereich 45°
1.1.8. Anzahl der Schließzylinder 8
1.2. Leistungsbereich
1.2.1. Traglast 8500 kg
1.2.2. Schwenkbereich 0-45° 0,5 min

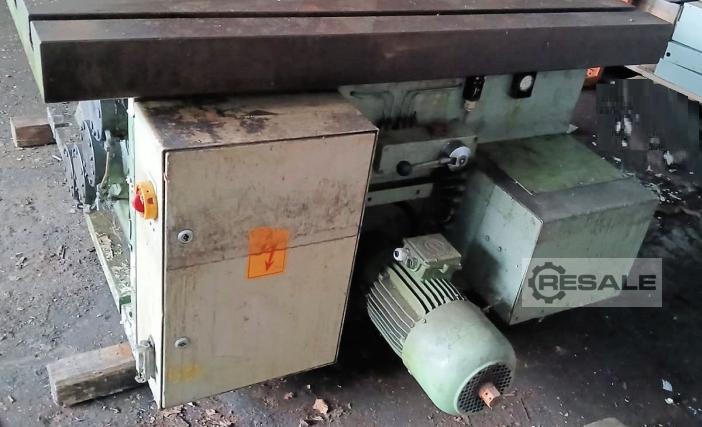

1.2.3. Leistung der Hauptmaschine 2,2 kW
1.2.4.Motorleistung für die Schließeinheit 0,37 kW
1.2.5. Schließkraft pro Zylinder 4000 kg
1.2.6. Gesamtspannkraft pro Seite 16000 kg
1.2.7. Motorspannung 380 V
1.2.8. Steuerspannung 42 V
1.2.9. Steuerspannung für Magnetventil 24 V
1.2.10.Frequenz 50 Hz

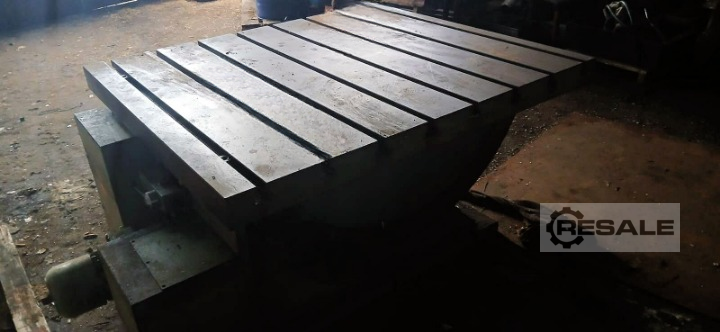

Die Tischplatte ist aus massivem Gusseisen gefertigt.

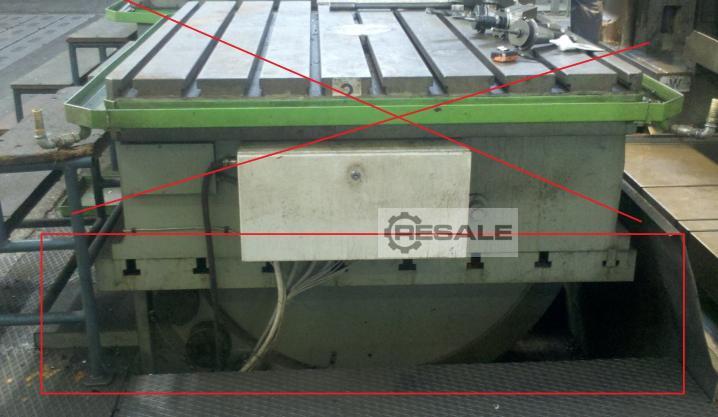

Es wurde auf einer CNC-Fräsmaschine mit Siemens 840D verwendet
Kroatien
