Innendurchmesser: 999999 mm
Schleiftiefe: 999999
mm
Umlaufdurchmesser: 999999 mm
Steuerung: FANUC 320iA
Gesamtleistungsbedarf: kW
Maschinengewicht ca.:
t
Raumbedarf ca.: m

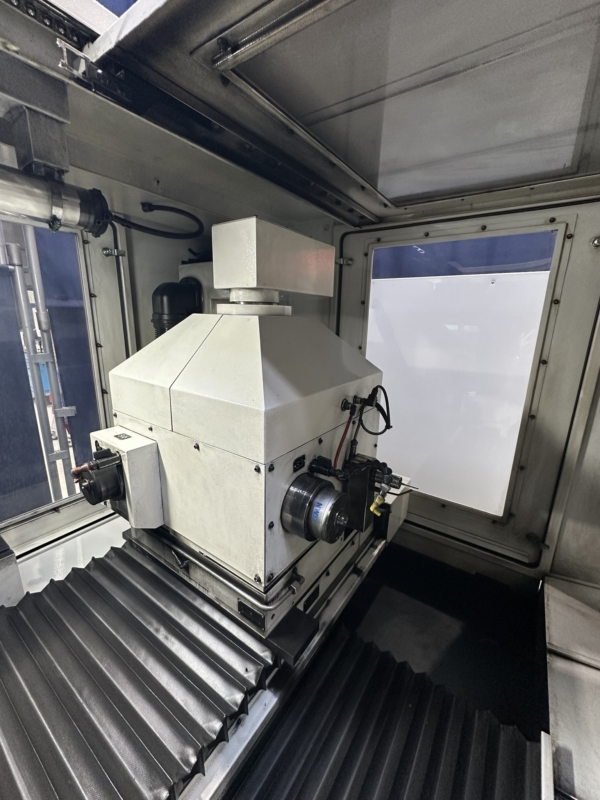

3 x Innenschleifspindeln
2x HV-X
100-90000/3
Gehäusedurchmesser: 100 h5 mm
Spindeldrehzahl max: 90000 min/1
Leistung nom. /max.: 2.5 /
3.0 kW
Spindelnase: D10/18
Spindelkühlung:
Wasser
1x HS80c 120000/1.1
Gehäusedurchmesser: 80 h5 mm
Spindeldrehzahl max: 120000
min/1
Leistung nom. / max: 0.8 / 1.1 kW
Spindelnase
D06/12
Spindelkühlung: Wasser
1 x
Aussenschleifspindel:
MMO-100 HSK-C50/4
Durchmesser:
100 h5 mm
Maximale Drehzahl: 3770 min/1
Leistung nom.
/max.: PS1/PS6 - 6.,/7.0kW
Spannsystem: HSK-50/M12
Schleifscheiben: Durchmesser 125-200 x 2-20 mm

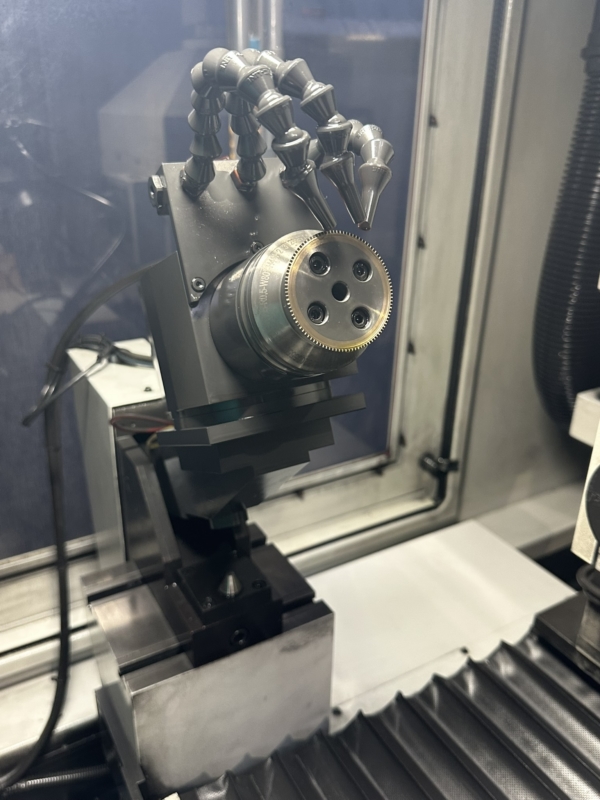

1 x
Abrichtspindel
MHF-72 D40/16
Gehäusedurchmesser: 72
h6 mm
Drehzahlbereich max.: 16000 min/1
Leistung S1/
S6: 400 / 500 W
Spindelnase: 40 mm / 8xM5 auf TK 56 mm
Spindelnase: 40 mm / 4xM5 auf TK 32 mm
Abrichteinheit
für das automatische Abrichten mit Hydraulisch einschwenkbarem
Arm.
Präzisions Positionierung und Einrastung mittels
Konischem Bolzen, geschliffen und gehärtet.
Schwenkbewegung :
Hydraulisch
Schwenkgeschwindigkeit : Einstellbar
1 x Messtaster (Längspositionierung)
Etamic
C25
X-Achse Fahrweg: 400 mm
Auflösung: 0.0001 mm
Vorschub: 0-10000 mm/min
Messung: Glasmassstab Absolut
Z-Achse
Fahrweg: 400 mm
Auflösung: 0.0001 mm
Vorschub: 0-10000 mm/min
Messung: Glasmassstab
Absolut
B-Achse Fahrweg: +60°..-
91°
Auflösung Winkelmessgeber: 0.0005°
Auflösung Antrieb: 0.0001°
Vorschub:
25°/Sek
Messung: Winkelmessgeber
Absolut
Revolver Anzahl Position 4
Zeit beim
Wechseln 5 Sek
Möglicher Spindeldurchmesser: 0 100
mm

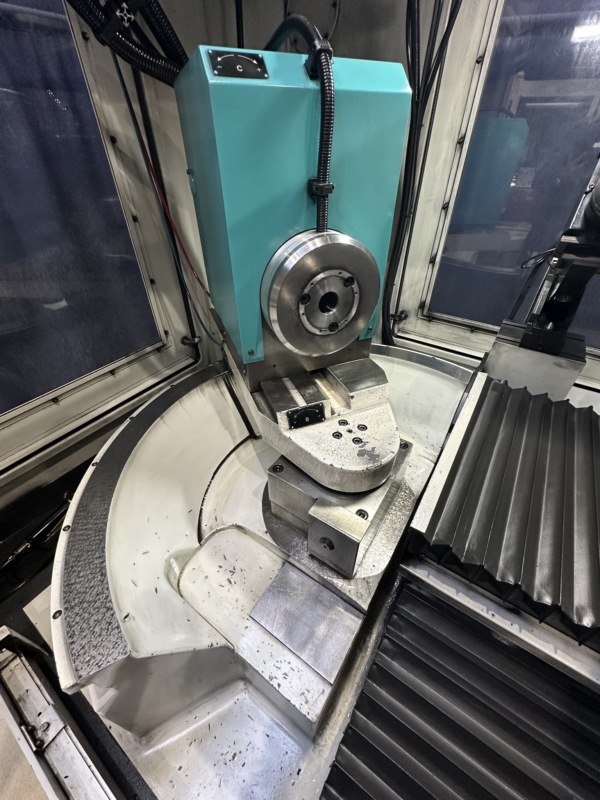

Werkstück- Spindeldrehzahl max.: 1000
min-1
Spindelstock Leistung max.: 1.8 kW
960-41
Spindelnase: A2.4/MK5
Ausrüstung
Anschnitterkennung
Anschnitterkennung und
Prozessoptimierung
zur Optimierung des Schleif- und
Abrichtprozesses und zur Verkürzung des Luftschleifens.
Signal
über Körperschallsensor auf dem Werkstückspindelstock aufgebaut,
bestehend aus:
-1x AE-Auswertsystem mit Display AE4100
-1x
Kabel
-1x Software und Anbauaufwand inkl. Material
Sensor
und Empfänger für Abrichtspindel
- 1x Ringsensor
- 1x
Ringempfänger
Sensor und Empfänger für Spindelnase
A2.4/MK5
Elektroschrank mit CNC-Steuerung FANUC 320i
A
und Bedienungskonsole mit Bildschirm 15 Color LCD TFT 1024 x 768
Bedienpanel 55 Tasten und LEDs
PC Tastatur QWERTY Intel Pentium
III 866 MHz Windows XP Professionnal
Combitec HMI für FANUC 320i
A
Standard Programmiersprache nach DIN/ISO Werkstattorientierte
Schleifzyklen (WOP)
Mobiles Handrad mit Wahlschalter 0.001, 0.01,
0.1 mm und Achsenwahlschalter
Vorschub Korrektur über
Raster-Potentiometer 0-100 % Spindelgeschwindigkeits-Korrektur über
Raster-Potentiometer 50-125 % RJ-45 Ethernet mit
TCP/IP
Software und Zubehör für das Radius und Konus
schleifen mit PC Simulation und CNC-Bahnkontur
schleifen
Vollautomatisches Schleifen eines Radius G71
und/oder eines Konus G72 ab einem bestimmten Winkel auf einen zu
definierenden Winkel mit zusätzlichem Oszillieren der
Z-Achse
oder der zusätzlichen Oszillationseinheit (Option). Der Kontaktpunkt
der Schleifscheibe wird in X und Z automatisch kompensiert. Es gibt
keine Begrenzung
in der Anzahl Radien/Konen oder der Grösse der
Radien die am gleichen Teil miteinander zu einer Form ausgeführt
werden. Simulationsprogramm für alle Schleifzyklen und W2K und XP.
Simulation- und Kollisionsermittlung
mit graphischer Darstellung.
Eingabe der Zeichnung des Werkstücks oder DXF-Datei Import und
automatische Übernahme der Geometrieübernahme in den Schleifzyklus.
Assistent zum Erstellen der Schleifzyklen mit Symbolauswahl per
Mausklick. Werkzeug-Tabelle mit Graphischer Darstellung des
Werkzeuges. Software-Erweiterung zum Bahnkontur-Schleifen mit G89
durch Unterprogramm. Die Kontur wird im Unterprogramm für das
Formschleifen durch ISO-Code automatisch generiert. DXF Import für
Fertigteil, Rohteil und CNC-Kontour für Zyklus G89. Das Abrichten ist
nicht verfügbar. Datei Verwaltung mit Schleifprogramm-Übertragung
vom Personalcomupter zur Steuerung und umgekehrt über serielle
Schnittstelle RS-232. Dialogsprache deutsch, französisch, englisch
und italienisch.
Software Erweiterung zum Bahnkontur
Schleifen mit G89 durch Unterprogramm. Die Kontur kann im
Unterprogramm für das Formschleifen durch ISO-Code definiert
werden.
27-7517
CAD-Programm vector XT, Deutsch
Zum
selbständigen Zeichnen von 2D Werkstücke und Abricht- oder
Schleifprofile. Speichern im DXF- Dateiformat. Für das Importieren in
SimCT Software.
Brandschutzanlage
Feuerlöschanlage,
bestehend aus:
- Überwachungseinheit mit zusätzlicher
Handauslösung
- Thermomelder 70°C, Optischer
Flammenmelder
- Druckentlastungsklappe
-
CO2-Löschanlage mit Stahlflasche 8
Kg
