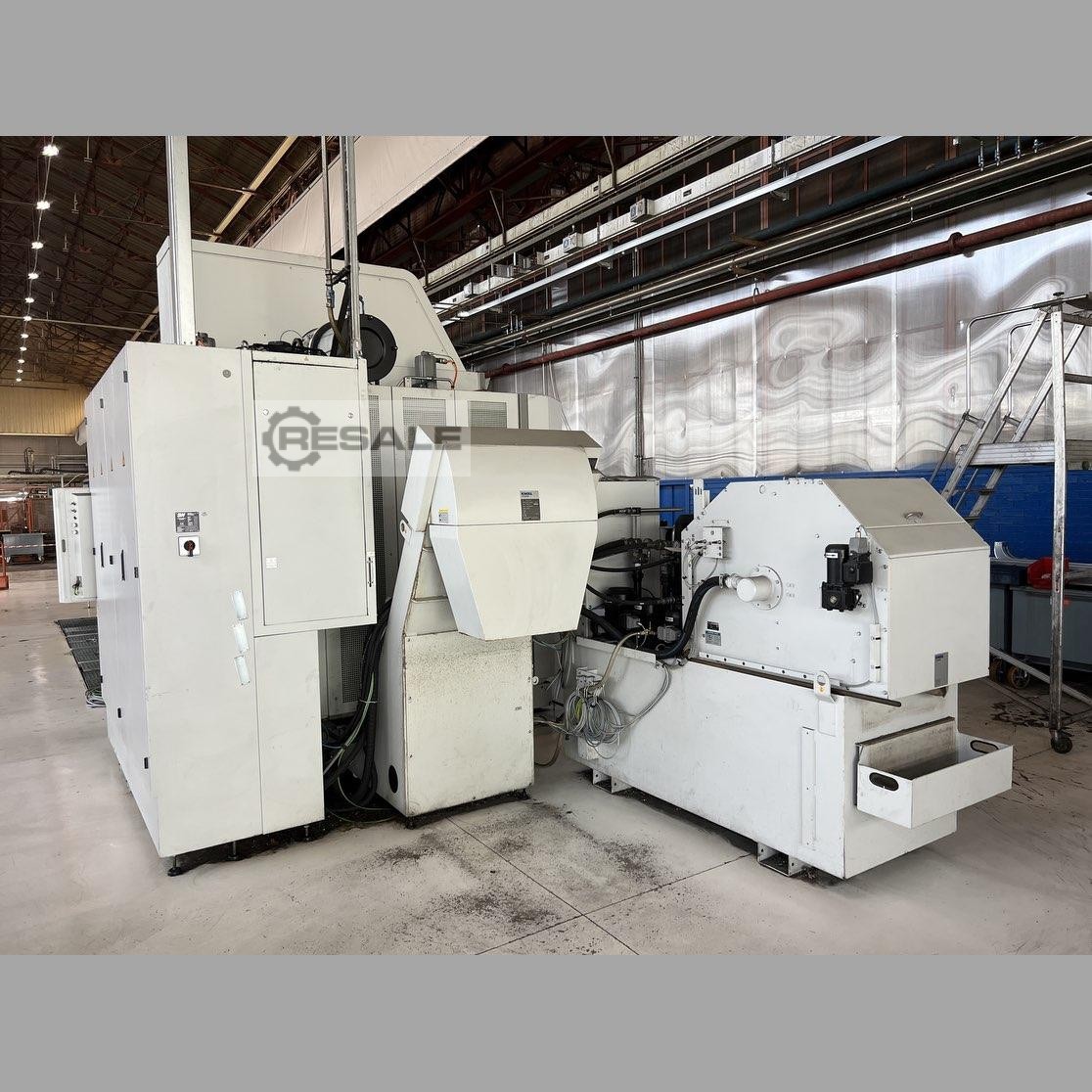

Horizontale CNC Bearbeitungszentren SW BA 442

ALLGEMEIN

Projekt Nr.: 905842
Anzahl: 1 Stk.
Hersteller: SW Schwäbische Werkzeugmaschinen
Typ: BA 442
Steuerung: Siemens Sinumerik one
Baujahr: 2022
Erhaltungszustand: Gebrauchtmaschine
Maschine ein ca. (Std.): 9760
Spindel ein ca. (Std.): 4060

BESCHREIBUNG

FRÄSEN

Verfahrweg in X 200 mm
Verfahrweg in Y 500 (775) mm
Verfahrweg in Z 425 mm
Max. Eilganggeschwindigkeit in X/Y/Z 55/70/70 m/min
Max. Beschleunigung in X/Y/Z 8/8/12 m/s2
Vorschubkraft in X/Y/Z 15000/15000/12000 N
Direktes Wegmeßsystem
Werkzeugaufnahme HSK 63
Max. Drehzahl Frässpindel 17500 1/min
Max. Leistung bei ED 10-40/100% 4x32 kW
Max. Drehmoment bei ED 10-40/100% 4x72 Nm
Spindeldurchmesser im vorderen Lager 80 mm
4 Stk. Horizontal angeordnete Frässpindel/-n
Spindelabstand 200 mm
Pneumatische Werkzeuganlagekontrolle
Kettenwerkzeugmagazin 4x30 Stationen
Max. Werkzeugdurchmesser 80 mm
Max. Werkzeugdurchmesser bei freien Nachbarplätzen 150 mm
Max. Werkzeuglänge 300 mm
Max. Werkzeuggewicht 10 kg
Span- zu Spanzeit 3 s
Brückenmaß 1030x550 mm
1 Satz Spannbrückenauflagen

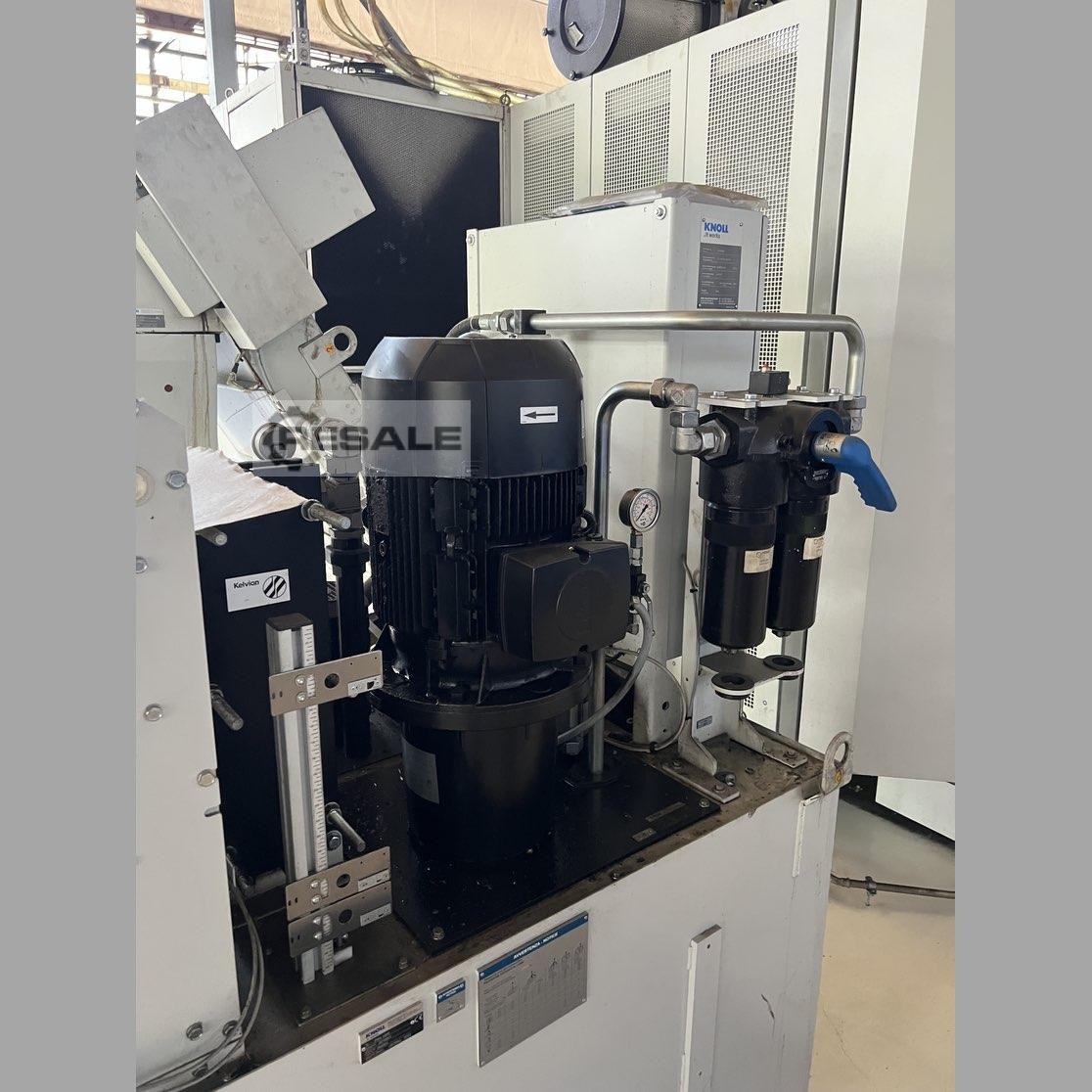

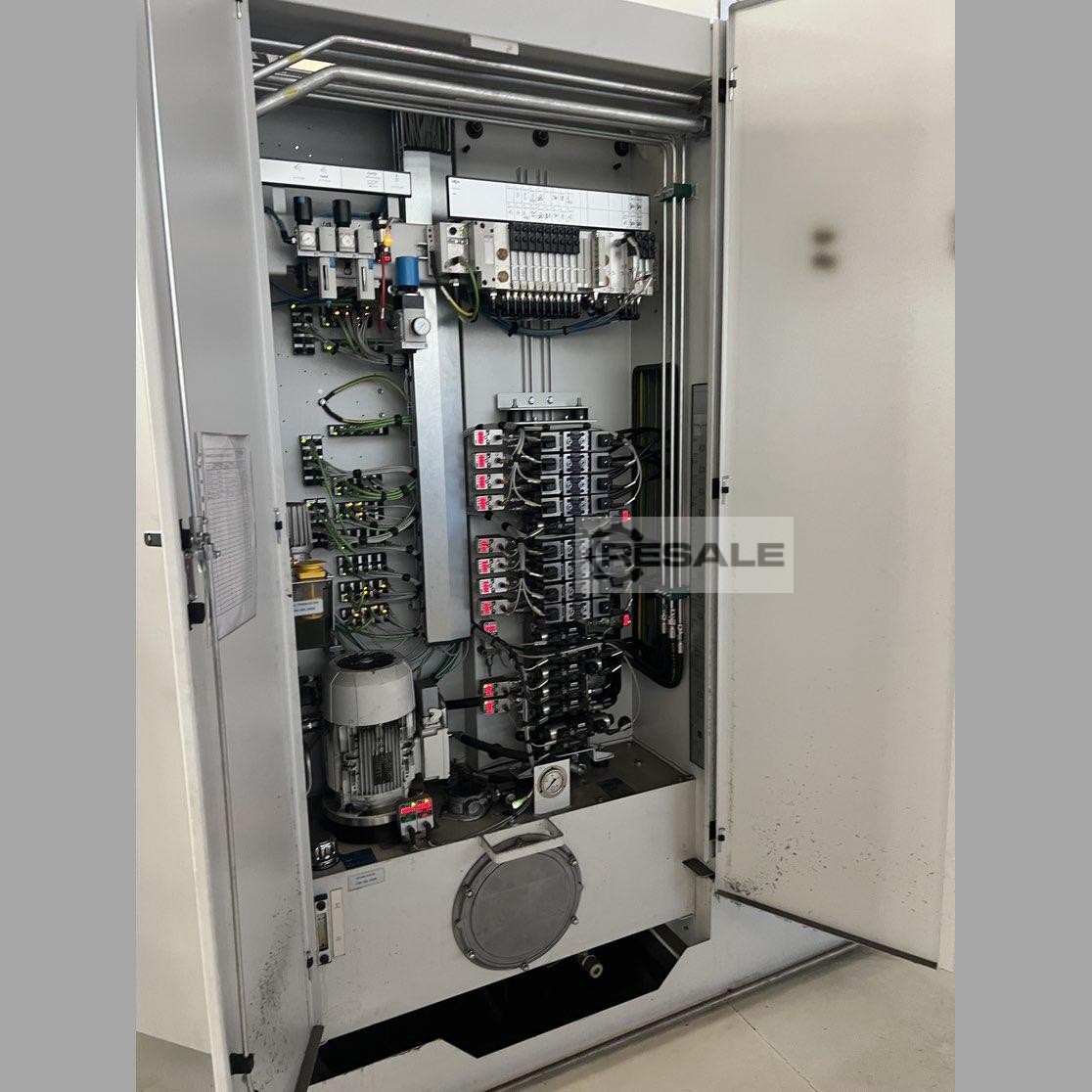

Spannhydraulik 250 bar
2 Stk. Zusätzliche/-r Spannkreis/-e
Pneumatische Werkstückanlagekontrolle

WEITERE AUSSTATTUNG

Werkzeugbruchüberwachung toolinspect
Werkzeugstandzeitüberwachung
Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum
Automatische Arbeitsraumtür
Beleuchtung im Arbeitsraum
Öl-/Emulsionsnebelabsauganlage
Kratzbandspäneförderer
Maschine wird/wurde mit Emulsion betrieben
Innere Kühlmittelzufuhr

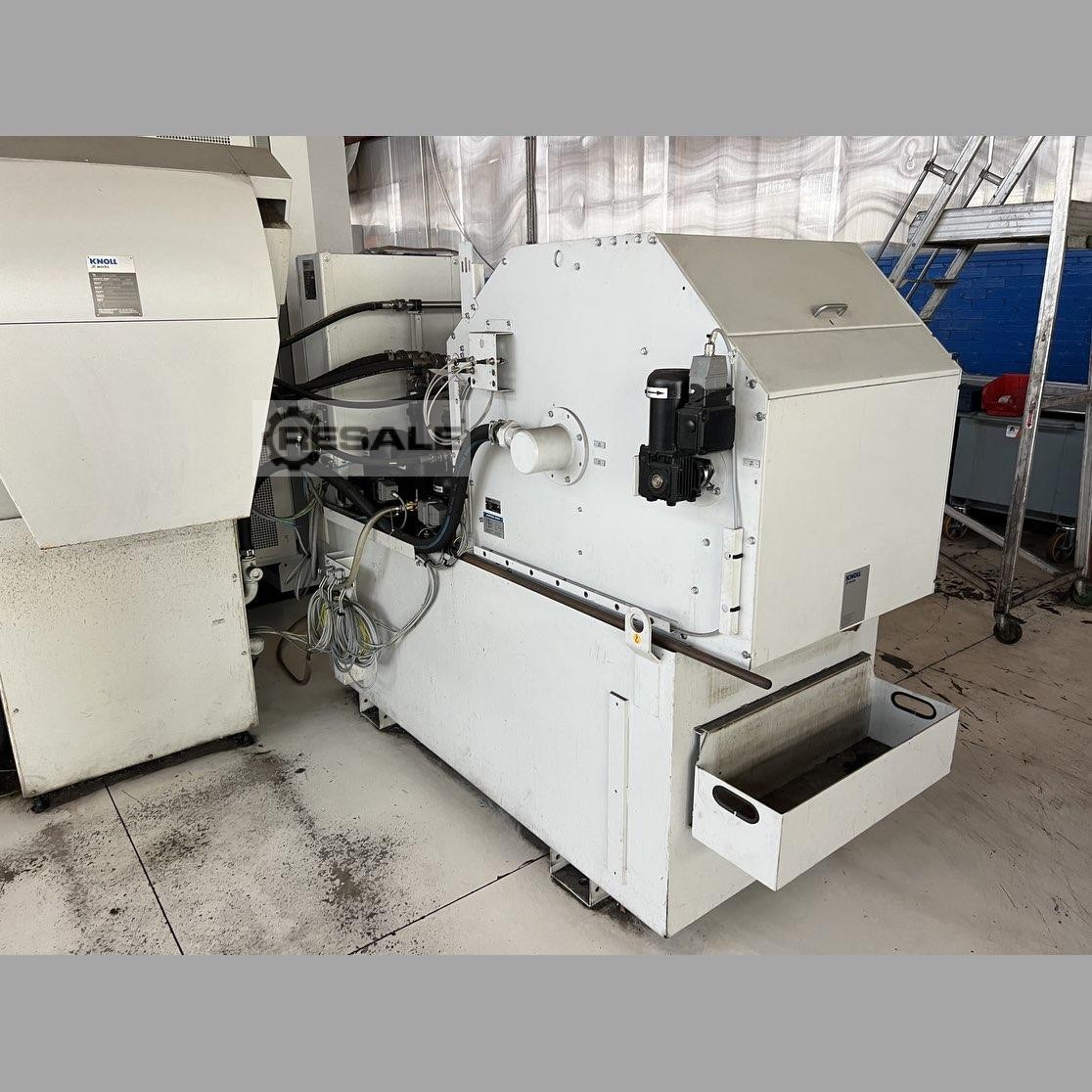

Kühlmitteleinrichtung mit Papierbandfilter
Hochdruckpumpe 70 bar
Zusätzliches Bedienpult für die Werkzeugverwaltung
Maschinenzustandsleuchte

ALLGEMEINE TECHNISCHE DATEN

Gesamtleistungsbedarf 110 kVA
Transportabmessungen der Maschine LxBxH) ca. 4400x3270x3050 mm
Flächenbedarf der gesamten Anlage LxBxH) ca. 4380x7000x5500 mm
Maschinengewicht ca. 18000 kg

BEMERKUNG

Das benannte Produkt haben wir mit größtmöglicher Sorgfalt beschrieben. Da dieses aber nicht aus unserer Herstellung stammt, können die genannten Daten und die Ausstattungsdetails abweichen. Wir bitten daher, die Beschreibung als unverbindlich zu betrachten und die Daten bei einer Besichtigung eingehend zu prüfen.
