Steuerung Sonstige MAPPS IVB
Schleiflänge [mm] 150
Technische Daten:
Schleif-ø (max.) 350 mm
Schleiflänge (max.) 150 mm
Schleifscheiben-ø 25-180 mm
Schwenkbereich Schleifspindelstock (max.) 230°

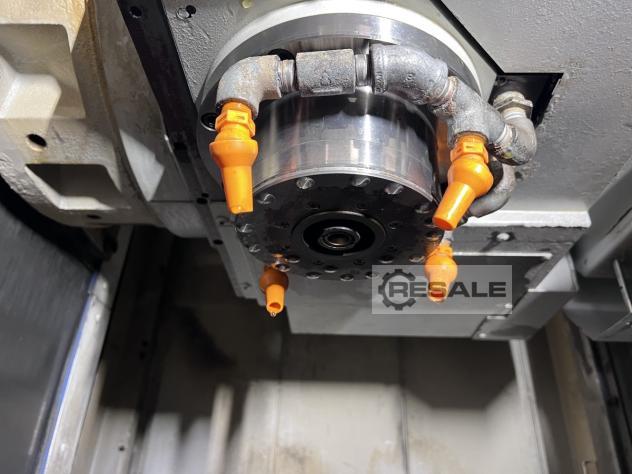

Schleifspindel:
Technologie Innenschleifspindel
Drehzahlbereich 3-20.000 U/min
Leistung (max.) 11 kW
Schleifscheibenaufnahme HSK-A63
Bohrspindel:
Technologie Bohrspindel
Drehzahlbereich 1.500-3.500 U/min
Leistung (max.) 7,5 kW
Werkzeugaufnahme HSK-A63

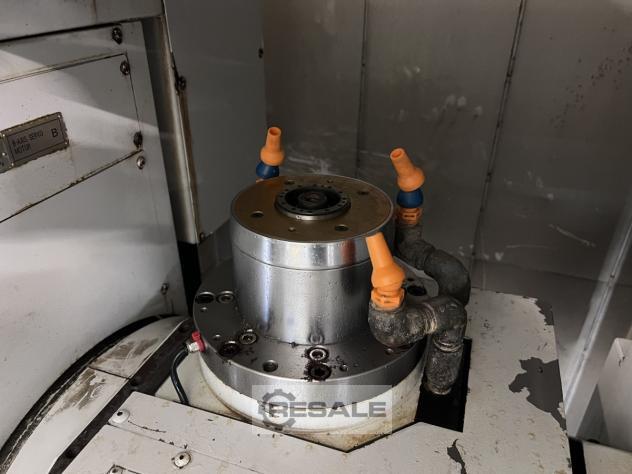

Werkstückspindel:
Technologie Direktantrieb
Aufspannfläche ø265 mm
Tischbelastung (max.) 200 kg

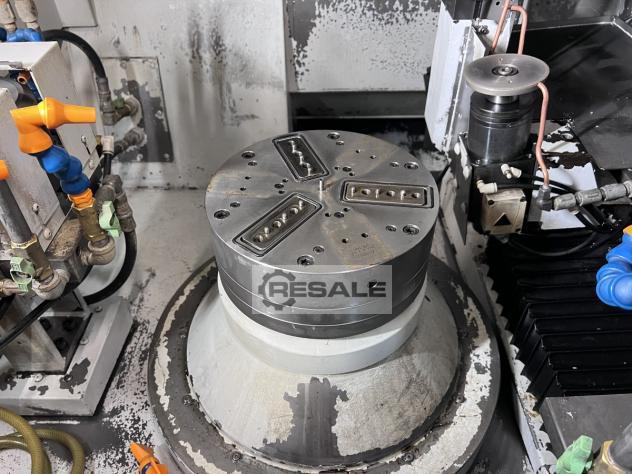

Werkstückspannung Pneumatikfutter
Allgemein:
Verfahrweg in X/Z 965/532 mm
Eilgang in X/Z 24/20 m/mim
Ausstattung/Zubehör:
Wegmesssystem Direkt (Glasmaßstab) in X/Y
Spänemanagement Magnetbandförderer
Kühlmittelmanagement KSS-Anlage mit Papierbandfilter und
Temperierung
Werkstückvermessung Messtaster, Renishaw MP 250 mit
Kalibrierstation
Werkzeugmagazin 8 Stationen (je 4 Stationen für Schleif- und
Bohrwerkzeuge)
Abrichter Abrichträdchen + Einkorndiamant (Marposs)
Einrichtebetrieb Elektronisches Handrad
Automatisierung Fanuc-Roboter M-20iA mit Stocker (30 Stationen ø329
mm)
Schleifnebelabscheidung Akamatsu HVS-100-CE 044
Weitere Ausstattung Spindelkühler, Trafo
