Werkstückdurchmesser: 8-125 mm
Schleiftiefe: 130
mm
Einspannlänge: 50-1100 mm
Werkstückdurchmesser - max.:
0 mm
Werkstückdurchmesser - min.: 0 mm
Werkstücklänge:
mm
Gesamtleistungsbedarf: 1 kW
Maschinengewicht ca.: 500
kg
Raumbedarf ca.: m
T E C H N I C A (Schweiz)

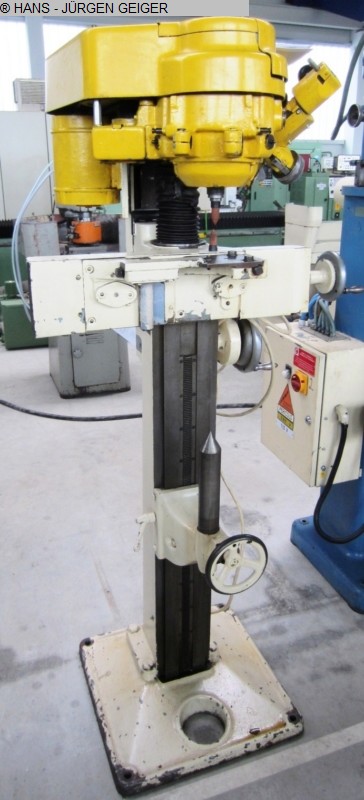

Vertikale Zentrierbohrungs - Schleifmaschine
Type
ZSM 1000
Baujahr ca. 1975 Fabrik-Nr. J
1400
___________________________________________________
Spitzenentfernung 50 - 1.100
mm
Werkstück-durchm. 8 -
125 mm
Schwing-Ø Reitstockzentrum ./. Führungsbahn
290 mm
Schwing-Ø Schraubstock ./. Schleifkopfsäule
130 mm
Werkstückgewicht ca.
120 kg
max.
Zentrierbohrungs-Kegel-durchm. 2-50
mm
max. Zentrierbohrungs-Kegelwinkel
60 °
Spannbereich des Schraubstockes ca.
4-150 mm
Hub des Schleifkopfes, vertikal, grob
Verstellung 130 mm
Fein-Zustellung des
Schleifstiftes über Handrad 0,01-1
mm
Schleifstift - durchm.
27 - 60 mm
Schleifspindeldrehzahlen je n. Riemenscheibe
13.000 – 45.000 U/Min.
Werkstück-Antrieb
0 U/Min.
Gesamtantrieb ca.
1 kW 380 V - 50 Hz
Gewicht ca. 500
kg
Zubehör / Sonderausstattung:
• Bei dieser
Maschine führt der Schleifstift eine Drehung um eine parallel
verlaufende, versetzte Achse durch und erzeugt dadurch eine
planetare
Bewegung entlang der zu schleifenden
Hohlkegelfläche am Werkstückzentrum.
• Manuell
höhenverstellbarer Werkstückzentrierstock mit Hartmetall-Einlagen
und Gegenspitze, und mit manueller Spannung und Zentrierung
des
Werkstückes.
• Seitlich zur Schleifspindel
montierte manuelle Abrichteinrichtung,
Hub ca. 40 mm mit
einer zusätzlichen Pendelbewegung zur Erzeugung einer
geometrisch exakten Kegelform
• Werkstück -
Vorzentriereinrichtung herunterklappbar
• Manuell
höhenverstellbarer Reitstock und Bohrung im Maschinenunterteil
für längere Werkstücke,
Maschine ist jedoch ohne
Werkstückantrieb im Reitstock.
Maschine ist ohne
Vor-Zentrier-Einrichtung
Zustand : leicht
überholungsbedürftig – vorführbereit –
heutiger Neupreis mindestens ca. € 80.000.—
Lieferung : ab
Lager - wie besichtigt
Zahlung : rein netto - nach
Rechnungserhalt vor Lieferung
Die Daten
fü, dieses Inserat wurden erstellt mit ModulMWS - die
Maschinenverwaltung von LogoTech oHG.
Deutschland
Metzingen
