Werkstückdurchmesser: 125 mm
Schleiftiefe: 50
mm
Einspannlänge: 2000 mm
Gesamtleistungsbedarf: 0,5
kW
Maschinengewicht ca.: 1000 kg
Raumbedarf ca.: m
A N G
E B O T
Wir können Ihnen unverbindlich ab Lager, Irrtum und
Zwischenverkauf
vorbehalten, anbieten :

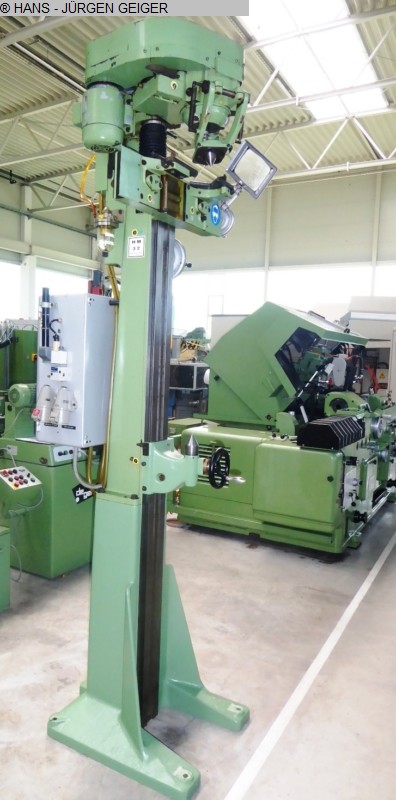

T E C H N I C A
(Schweiz)
Vertikale Zentrierbohrungs -
Schleifmaschine
Type ZSM 5100 - 2000
Baujahr ca.
1975 Fabrik-Nr. 66 32
7872
___________________________________________________
Spitzenentfernung 50 – 2.000 mm
Werkstück-? 8 - 125
mm
Schwing-Ø Reitstockzentrum ./. Führungsbahn 290
mm
Schwing-Ø Schraubstock ./. Schleifkopfsäule ca. 300
mm
Werkstückgewicht ca. 250 kg
max.
Zentrierbohrungs-Kegel-Æ 2-50 mm
max.
Zentrierbohrungs-Kegelwinkel 60 °
Spannbereich des
Schraubstockes ca. 4-150 mm
Hub des Schleifkopfes,
vertikal, grob Verstellung 130 mm
Fein-Zustellung des
Schleifstiftes über Handrad 0,01-1 mm
Schleifstift -
Æ 20 - 60 mm
Schleifspindeldrehzahlen je n. Riemenscheibe
13.000 – 45.000 U/Min.
Werkstück-Antrieb 0
U/Min.
Gesamtantrieb ca. ca. 0,5 kW 400 V - 50 Hz
Gewicht ca. 1.000 kg
Zubehör / Sonderausstattung:
Die Maschine wurde mit einem verschraubten Unterteil verlängert
auf
2000 mm !
• Bei dieser Maschine führt der
Schleifstift eine Drehung um eine parallel
verlaufende,
versetzte Achse durch und erzeugt dadurch eine planetare
Bewegung entlang der zu schleifenden Hohlkegelfläche am
Werkstückzentrum.
• Manuell höhenverstellbarer
Werkstückzentrierstock mit Hartmetall-Einlagen
und
Gegenspitze, und mit manueller Spannung und Zentrierung des
Werkstückes.
• Seitlich zur Schleifspindel montierte
manuelle Abrichteinrichtung, Hub ca.
40 mm
mit einer
zusätzlichen Pendelbewegung zur Erzeugung einer geometrisch
exakten
Kegelform
• Pneumatische
Ölnebelschmierung der Schleifspindel
• Werkstück -
Vorzentriereinrichtung herunterklappbar
• Manuell
höhenverstellbarer Reitstock und Aussparung im Maschinenunterteil
für längere
Werkstücke, ist jedoch ohne
Werkstückantrieb im Reitstock.
Zustand : gut –
vorführbereit – heutiger Neupreis mindestens ca. € 80.000.
Seltene Maschine !
Video finden Sie unter diesem link :
https://www.geiger-germany.com/images/videos/TECHNICA-ZSM5100-2000/vid
-1.mp4
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt vor
Lieferung
Wir bitten um Ihren Auftrag. Weitere
Zentrierbohrungsschleifmaschinen im
Angebot.
Q U O
T A T I O N
We are pleased to offer you ex our stock, subject
to prior sale and error in
technical data:
T E C H N I C
A (Switzerland)
Centre Hole Grinding Machine
Model
ZSM 5100 – 2.000
Year approx.. 1975
S/N 66 32 7872 – J
3278
_______________________________________________________
<
br/>Distance between centres 50 – 2.000 mm
Height of
centres approx. 125 mm
Workpiece Ø in clamping Vice 8
– 125 mm
Swing of workpiece over tailstockguide 290
mm
Swing of Workpiece max. over grinding head pillar 300
mm
Max.weight of workpiece 250 kg
Max. centre hole
taper Ø 2 – 50 mm
Max. centre hole taper angle 60
°
Clamping range of vice approx. 5 – 160
mm
Grinding head adjustable in vertical axis 160
mm
Stroke of grinding tool on workpiece 0.75 – 5
mm
Grinding tool Ø 15 – 60 mm
Grinding spindle
speeds 13,000 – 45,000 rpm
Total electrical load,
approx. 1 kW - 380 V - 50 Hz
Weight, approx. 1.000
kg
Accessories / Special Features
Machine is suitable for
workpiece length up to 2.000 mm with a basement
extension
A cone shaped grinding wheel is employed, but it is only in line
contact
with the
centrehole surface, in addition it is
reciprocating simultaneously along this
line.
The workpiece
remains stationary, enabling the generation of perfect centre
holes.
To clamp cylindrical Workpieces one uses a height
adjustable 2 jaw vice
which gives three point contact and always
coincides with the center of the
grinding spindle.
Height-adjustable workpiece centering vice with carbide inserts.
Manual
adjustment of appropriate workpiece diameter with clamping
screw.
Dressing device, mounted on the side of the grinding
spindle, stroke
approx. 40 mm, for producing a geometrically
exact conical form and with
oscillation of diamond tool.
Pre-centering device for Workpiece adjustment between centers.
Pneumatic Oil Lubrification of grinding spindle by oil-mist.
Manually adjustable Tailstock with handwheel but without motorized
drive.
Condition : Good to very good. Machine can be inspected
under power.
Please click for a video :
https://www.geiger-germany.com/images/videos/
TECHNICA-ZSM5100-200
0/vid-1.mp4
Delivery : Ex stock, as inspected
Payment : Net, after
conclusion of contract
Thank you
for your interest. We have more centre hole grinders available.
Please let
us know what you
need.
