Schleifdurchmesser: 630 mm
Schleiflänge: 3000
mm
Spitzenhöhe: 315 mm
Schleifscheibenabmessungen: 750 x 100
x 305 mm
Schleifscheibenbreite: 150
Aufnahmekegel: MK 6
Spannfutter-Durchmesser: 315 mm
Werkstückspindelstock
schwenkbar: 90 Grad
Schleifspindelstock schwenkbar: 30
°
Tisch - schwenkbar: 4,30 - 6,30
Grad
Schleifspindeldrehzahl: 815 / 935
U/min
Werkstückspindel-Drehzahlen: 8 - 57 / 28 - 150
mm
Schleifspindelstock-Querbewegung vorn/hin/ges: 420
mm
Schleifspindelstock Schnellverstellung: 80
mm
Tischgeschwindigkeit -stufenlos-: 0,05 - 4,5
m/min
Werkstückgewicht: 1200 kg
Schleifspindelantrieb: 22
kW
Steuerung: Siemens 840D
Gesamtleistungsbedarf: 56
kVA
Maschinengewicht ca.: 13 t
Raumbedarf ca.:
9900×2980×1875 mm

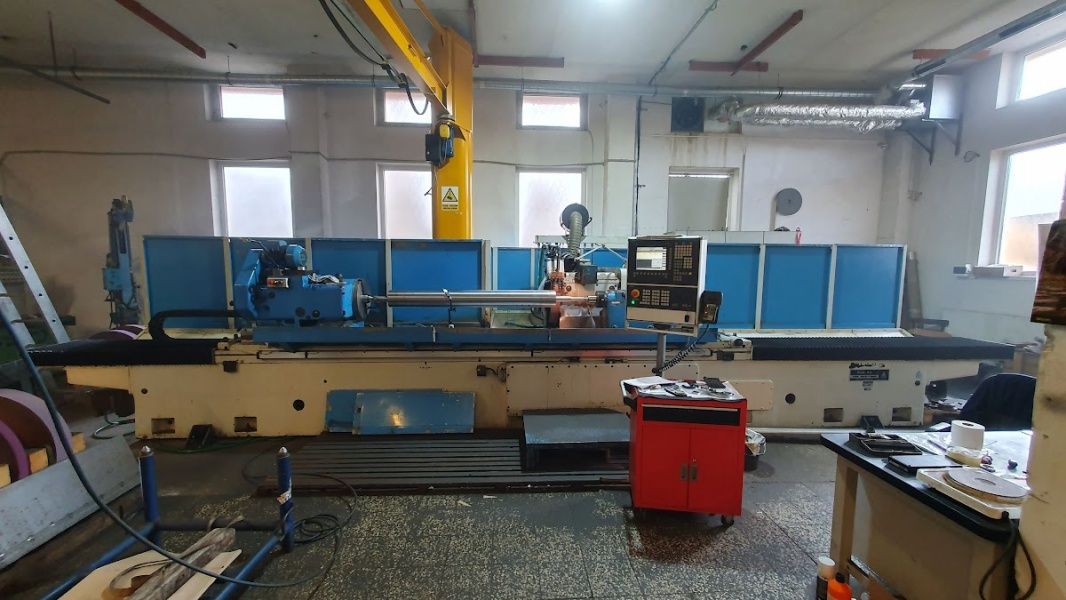

Die Maschine ist geeignet zum Schleifen von
zylindrischen und kegeligen Werkstücken im
Längs- und
Einstechverfahren.
Die Tischbewegung, die Zustellbewegung des
Schleifspindelstockes und der Pinolenrücklauf des Reitstockes werden
hydraulisch betätigt. Der Schleif-
spindelstock und der
Werkstückspindelstock sind schwenkbar.
ausgestattet mit:
-
CNC Steuerung Siemens 840D
- Tisch schwenkbar +/- 4°
- 2
offene Lünetten
- 1 geschlossene Lünette
- Kühlmittelanlage
mit Papierbandfilter
-
Absaugung
