Spindeldurchmesser: 130 mm
x-Weg: 5000 mm
y-Weg: 3000
mm
z-Weg: 2000 mm
Die TOS Varnsdorf WHQ 13 CNC ist ein
leistungsstarkes CNC-gesteuertes Horizontal-Tischbohrwerk mit Siemens
Sinumerik 840D CNC-Steuerung für die präzise Bearbeitung großer und
schwerer Werkstücke. Die Maschine eignet sich zum Bohren, Ausdrehen
und Fräsen komplexer Bauteile und wird typischerweise im
Großmaschinenbau, Anlagenbau, Werkzeugbau sowie in der Energie- und
Schwerindustrie eingesetzt.
Mit großzügigen Verfahrwegen
von 5.000 mm in der X-Achse, 3.000 mm in der Y-Achse und 2.000 mm in
der Z-Achse bietet die Maschine einen weitreichenden Arbeitsbereich.

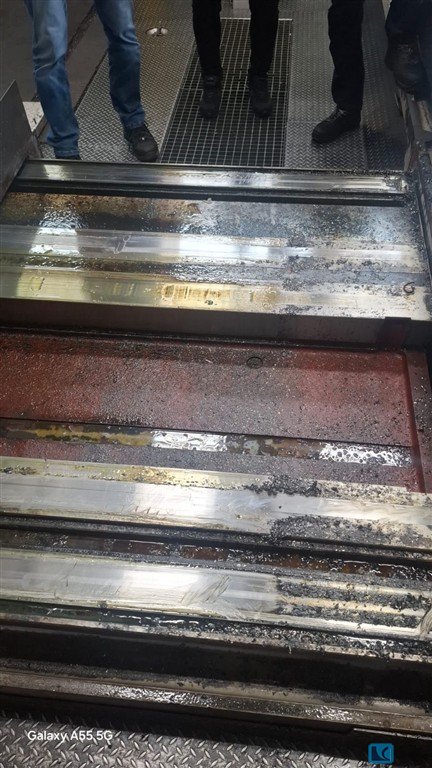

Der Arbeitstisch mit einer Größe von 2.500 × 1.800 mm kann
Werkstücke mit einem Gewicht von bis zu 20 Tonnen
aufnehmen.
Die horizontale Arbeitsspindel erreicht eine
Drehzahl von bis zu 3.000 U/min. In Verbindung mit dem mitgelieferten
Fräskopf lassen sich auch anspruchsvolle Fräsbearbeitungen und
unterschiedliche Bearbeitungswinkel realisieren. Der automatische
Werkzeugwechsler mit 40 Positionen ermöglicht die wirtschaftliche
Bearbeitung komplexer Werkstücke mit mehreren
Werkzeugen.
Technische Daten
Verfahrweg X: 5.000 mm
Verfahrweg Y: 3.000 mm
Verfahrweg Z: 2.000 mm
Maximale
Spindeldrehzahl: 3.000 U/min
Tischgröße: 2.500 × 1.800 mm
Maximale Tischbelastung: 20.000 kg
Werkzeugwechsler: 40
Positionen
Ausstattung: Fräskopf
