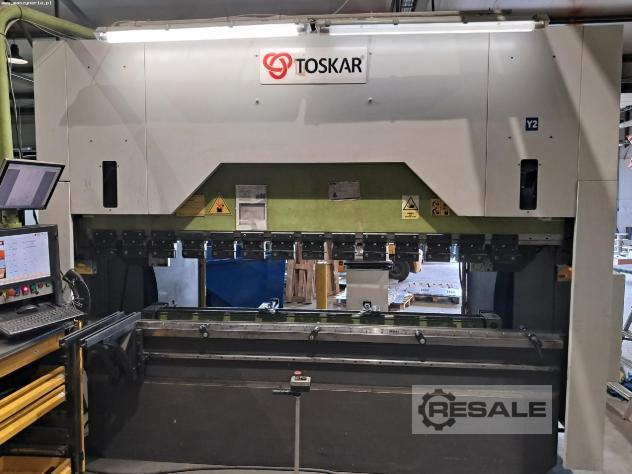

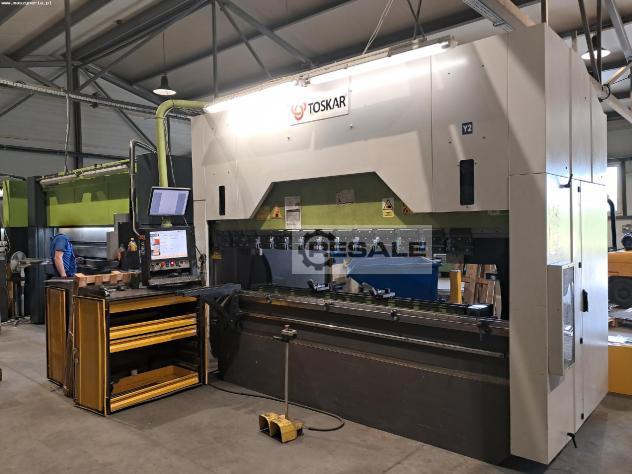

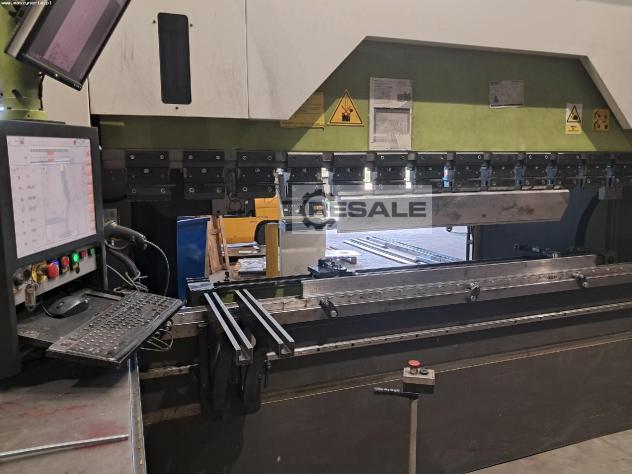

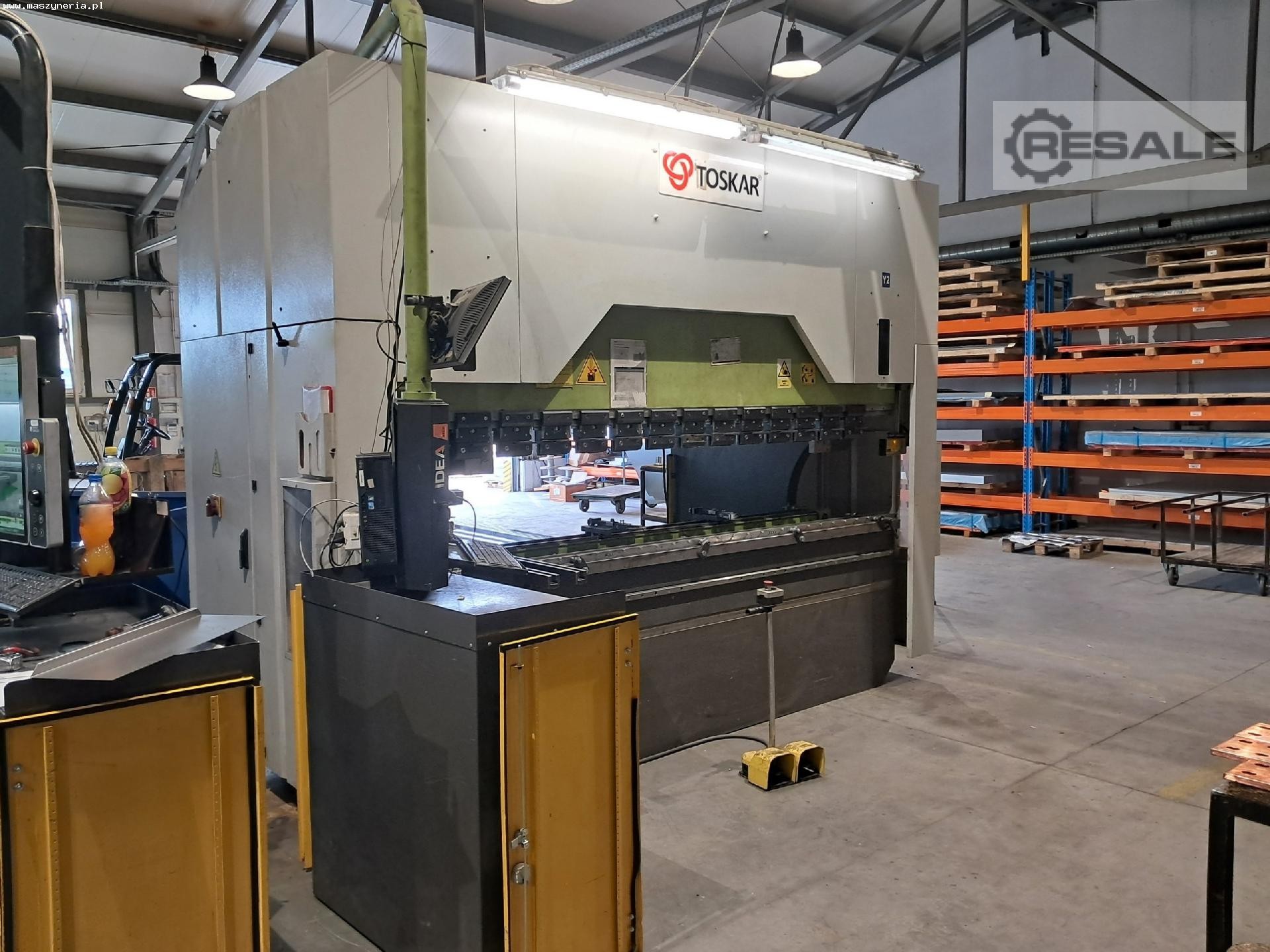

CNC hydraulische Abkantpresse TOSKAR MASTERFAB 3100-175 wurde 2015 in
der Türkei von TOSKAR Makine Yedek Parça İmalat Ticaret ve Sanayi
Ltd Şti gebaut. Die Maschine, die sich durch ihre hohe Effizienz und
hervorragende Präzision auszeichnet, wird in der wirtschaftlichen
Blechbearbeitung eingesetzt. Der zuverlässige hydraulische Antrieb in
Verbindung mit einer hohen Presskraft von 175 Tonnen sorgt für
hervorragende Biegeergebnisse auch bei der Bearbeitung härtester
Materialien. Der Arbeitsbereich wiederum wird durch ein
Laserschutzsystem geschützt, das die Maschine automatisch stoppt,
wenn der Laserstrahl unterbrochen wird. All dies wird durch eine
fortschrittliche CNC-Steuerung mit vielen nützlichen Funktionen
ergänzt.

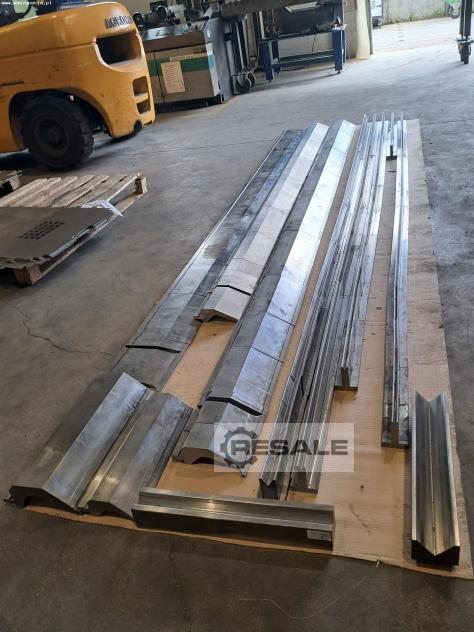

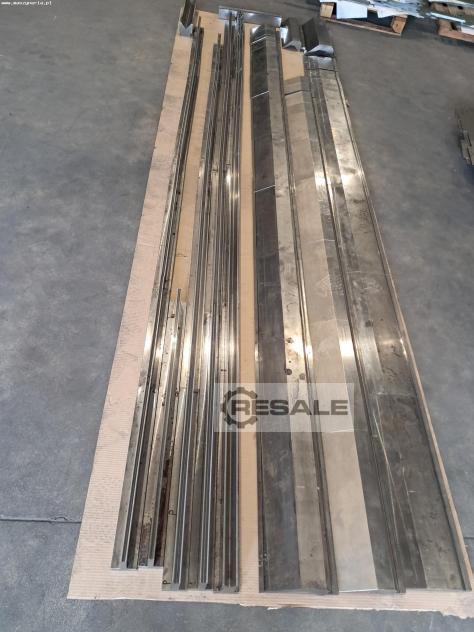

Die CNC Abkantpresse MASTERFAB 3100-175 wird mit Werkzeugen in Form
von Stempeln und Matrizen im Gesamtwert von ca. 13000 EUR
angeboten.
Obere Werkzeuge:
Stempel TOP135.85 R0.8 – L=360 mm
Stempel TOP205.85.R4 – L=415 mm
segmentierter Stempel TOP205.26.R0.8 – L=3000 mm
segmentierter Stempel TOP190.60.R0.8 – L=5895 mm
Untere Werkzeuge:
segmentierte T-Matrize T80.25.60 (V25) – L=3360 mm
segmentierte T-Matrize T80.12.60 (V12) – L=5925 mm
segmentierte T-Matrize T80.80.60 (V8) – L=3100 mm
T-Matrize T80.06.26 (V5) – L=835 mm
Matrize M60.85.32 (V32) – L=415 mm
Matrize M75.85.63 (V63) – L=415 mm
Technische Daten der Abkantpresse TOSKAR MASTERFAB 3100-175
- Anzahl der Achsen: 4
- maximale Presskraft: 175 t
- Vorschub in der X-Achse: 800 mm
- Vorschubgeschwindigkeit in der X-Achse: 230 mm/s
- Anfahrgeschwindigkeit: 100 mm/s
- Biegegeschwindigkeit: 8 mm/s
- Rücklaufgeschwindigkeit: 100 mm/s
- Hublänge des Stößels: 270 mm
- Abstand zwischen Stößel und Arbeitstischoberfläche: 545 mm
- Breite des Arbeitstisches: 120 mm
- Höhe des Arbeitstisches: 920 mm
- Abstand zwischen den Säulen: 2550 mm
- Ausladungstiefe: 500 mm
- Ansprechzeit: 0,05 s
- Fassungsvermögen des Öltanks: 250 l
- Motorleistung: 15 kW
- Stromanschluss: 380 V
- Abmessungen (L x B x H): 3775 x 2415 x 2880 mm
- Gewicht der Maschine TOSKAR MASTERFAB 3100 175: 9100 kg
Ausstattung der Abkantpresse TOSKAR

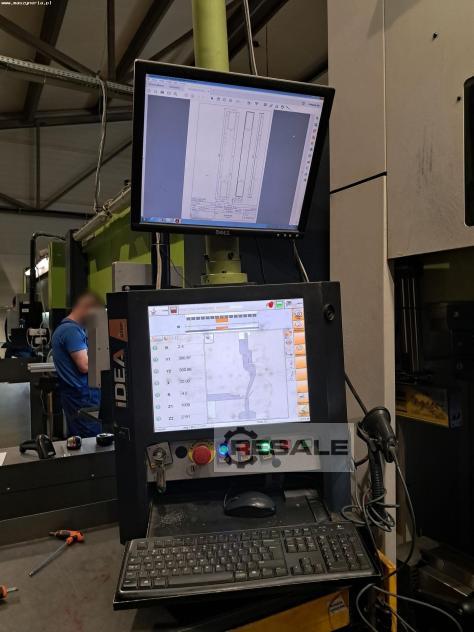

- CNC-Steuerung: STEP AUTOMATION IDEA
- Werkzeugausstattung (Stempel und Matrizen)
- Laser-Sicherheitssystem
- Vordere Stützen (2 Stk.)

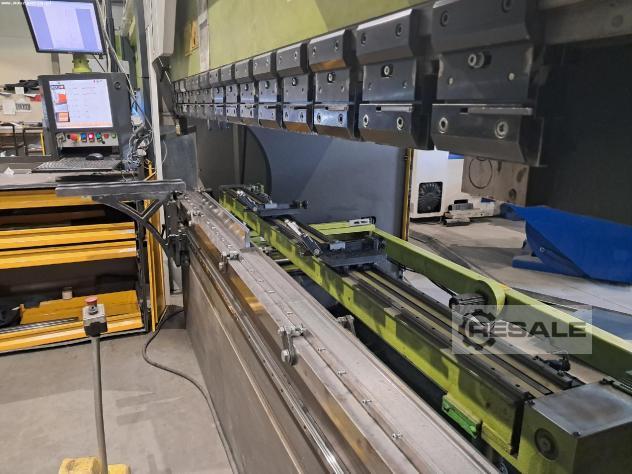

- Hinteranschlag Finger hintere Stützen (2 Stk.)
- Fußschaltersteuerung
