ALLGEMEIN
Projekt Nr.: 905732
Anzahl: 1 Stk.
Hersteller: TRAUB
Typ: TNL 18
Steuerung: Traub TX 8i-s
Baujahr: 2011
Erhaltungszustand: Gebrauchtmaschine
Spindel ein ca. (Std.): 28381
Programmlauf ca. (Std.): 36646
BESCHREIBUNG
DREHEN
Max. Drehdurchmesser 20 mm
Max. Drehzahl Hauptspindel 10000 1/min
Max. Leistung Hauptspindel bei ED 10-40/100% 3,7/2,2 kW
Max. Drehmoment Hauptspindel bei ED 10-40/100% 23,5/14 Nm
Spindeldurchlaß Hauptspindel 20 mm
Achsen an der Hauptspindeleinheit Z/C
Werkstückspindelhub Hauptspindel 205 mm
Max. Eilganggeschwindigkeit in X/Y/Z Hauptspindeleinheit -/-/40
m/min
Hohlspannzylinder an der Hauptspindel
Max. Drehzahl Gegenspindel 10000 1/min
Max. Leistung Gegenspindel bei ED 10-40/100% 3,7/2,2 kW
Max. Drehmoment Gegenspindel bei ED 10-40/100% 23,5/14 Nm
Spindeldurchlaß Gegenspindel 20 mm
Achsen an der Gegenspindeleinheit X/Z/C
Verfahrweg in X/Y/Z Gegenspindeleinheit 100/-/262 mm
Max. Eilganggeschwindigkeit in X/Y/Z Gegenspindeleinheit 20/-/40
m/min
Revolver oben
Anzahl der Stationen/davon angetrieben 8/8
Werkzeugaufnahme im Revolver 45 mm
Drehzahl Werkzeugantrieb 12000 1/min
Achsen im Revolver X/Y/Z/H
Verfahrweg in X/Y/Z 120/-40 bis +25/250 mm
Max. Eilganggeschwindigkeit in X/Y/Z 20/20/40 m/min
Revolver unten
Anzahl der Stationen/davon angetrieben 8/8
Werkzeugaufnahme im Revolver 45 mm
Drehzahl Werkzeugantrieb 12000 1/min
Achsen im Revolver X/Y/Z/H
Verfahrweg in X/Y/Z 120/-20 bis +40/250 mm
Max. Eilganggeschwindigkeit in X/Y/Z 20/20/40 m/min
WEITERE AUSSTATTUNG
Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum
Beleuchtung im Arbeitsraum
Öl-/Emulsionsnebelabsauganlage
Scharnierbandspäneförderer
Maschine wird/wurde mit Öl betrieben
Kühlmitteleinrichtung mit Papierbandfilter
Hochdruckpumpe 50 bar

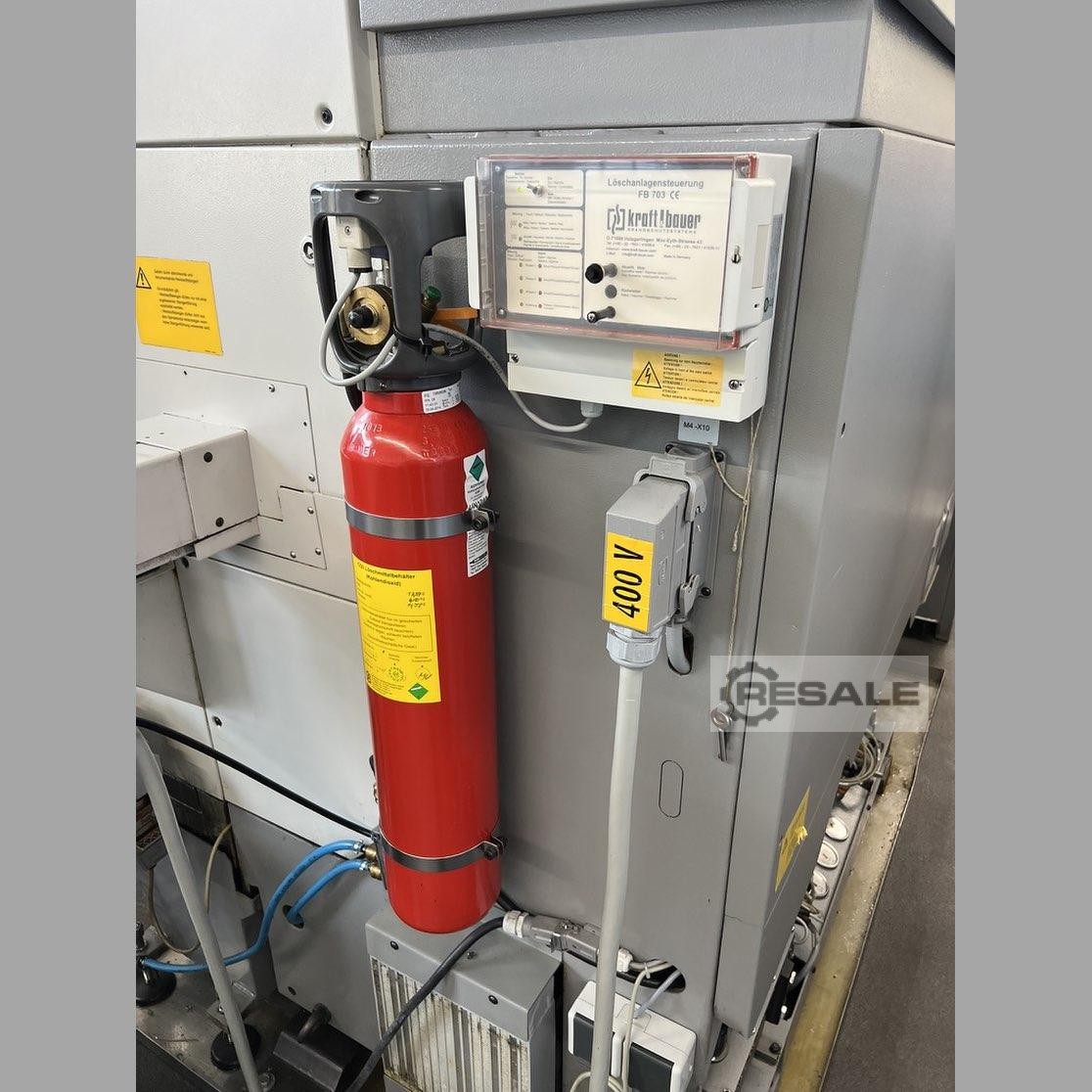

Automatische CO2-Feuerlöschanlage
Teileabführband
Fertigteilabnahmeeinrichtung

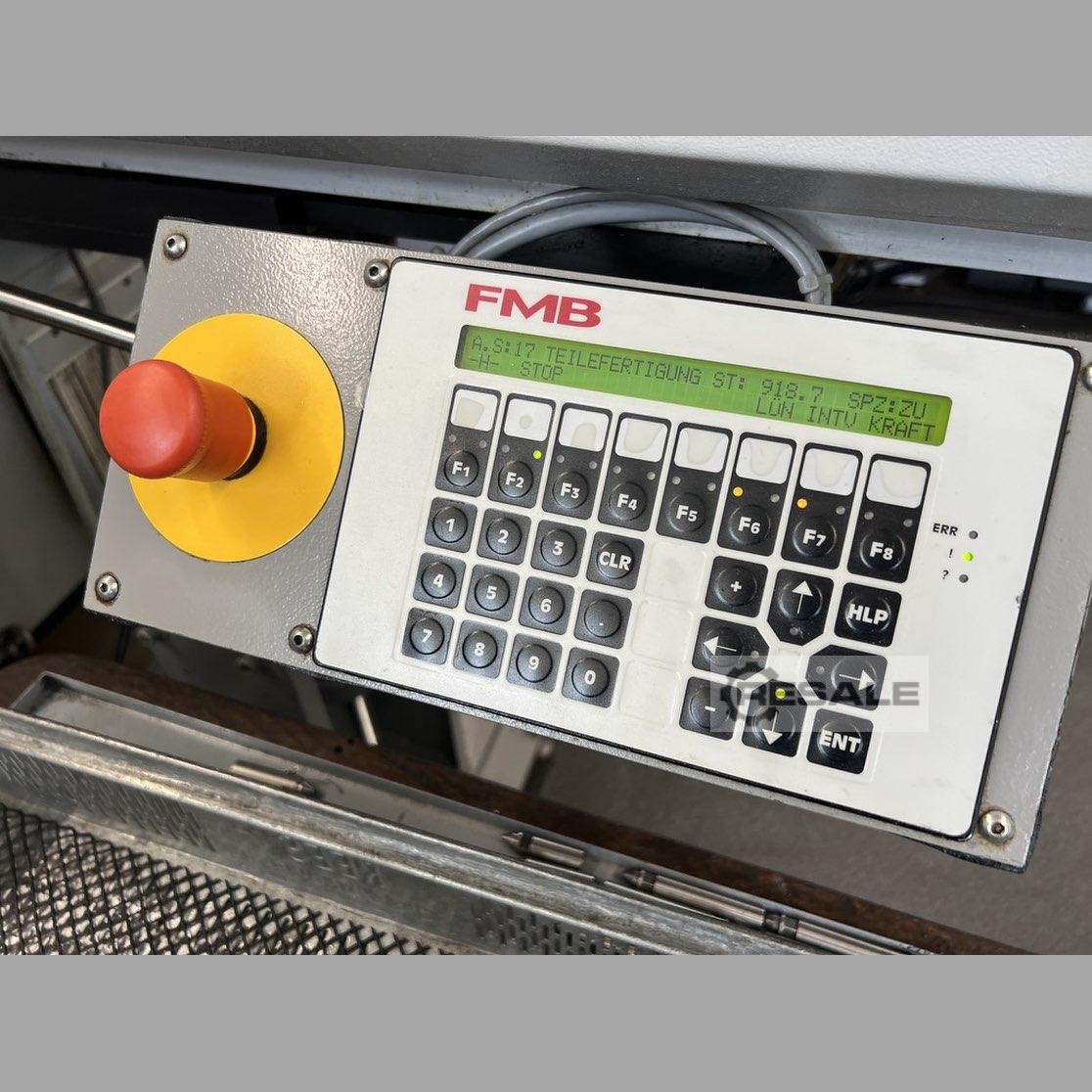

Stangenlader/Stangenlademagazin Fabr. FMB minimag 20
Max. Stangenlänge 3200 mm
ZUBEHÖR
2 Stk. Spannzangenfutter
1 Satz Werkzeughalter für Drehwerkzeuge
1 Satz Werkzeughalter für angetriebene Werkzeuge
1 Satz Ersatzteile für die Maschine (z.B. Mitsubishi Powermodule,
etc.)
1 Satz Wechselkanäle
ALLGEMEINE TECHNISCHE DATEN
Gesamtleistungsbedarf 24 kVA
Maschinenabmessungen (LxBxH) ca. 3060 x 1460 x 2250 mm
Maschinengewicht ca. 4000 kg
BEMERKUNG
Das benannte Produkt haben wir mit größtmöglicher Sorgfalt
beschrieben. Da dieses aber nicht aus unserer Herstellung stammt,
können die genannten Daten und die Ausstattungsdetails abweichen. Wir
bitten daher, die Beschreibung als unverbindlich zu betrachten und die
Daten bei einer Besichtigung eingehend zu prüfen.
