CNC Laserschneidanlagen TRUMPF TruLaser Cell 7040

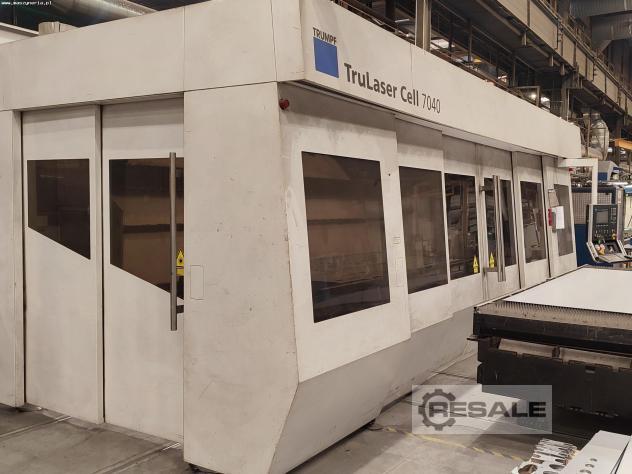

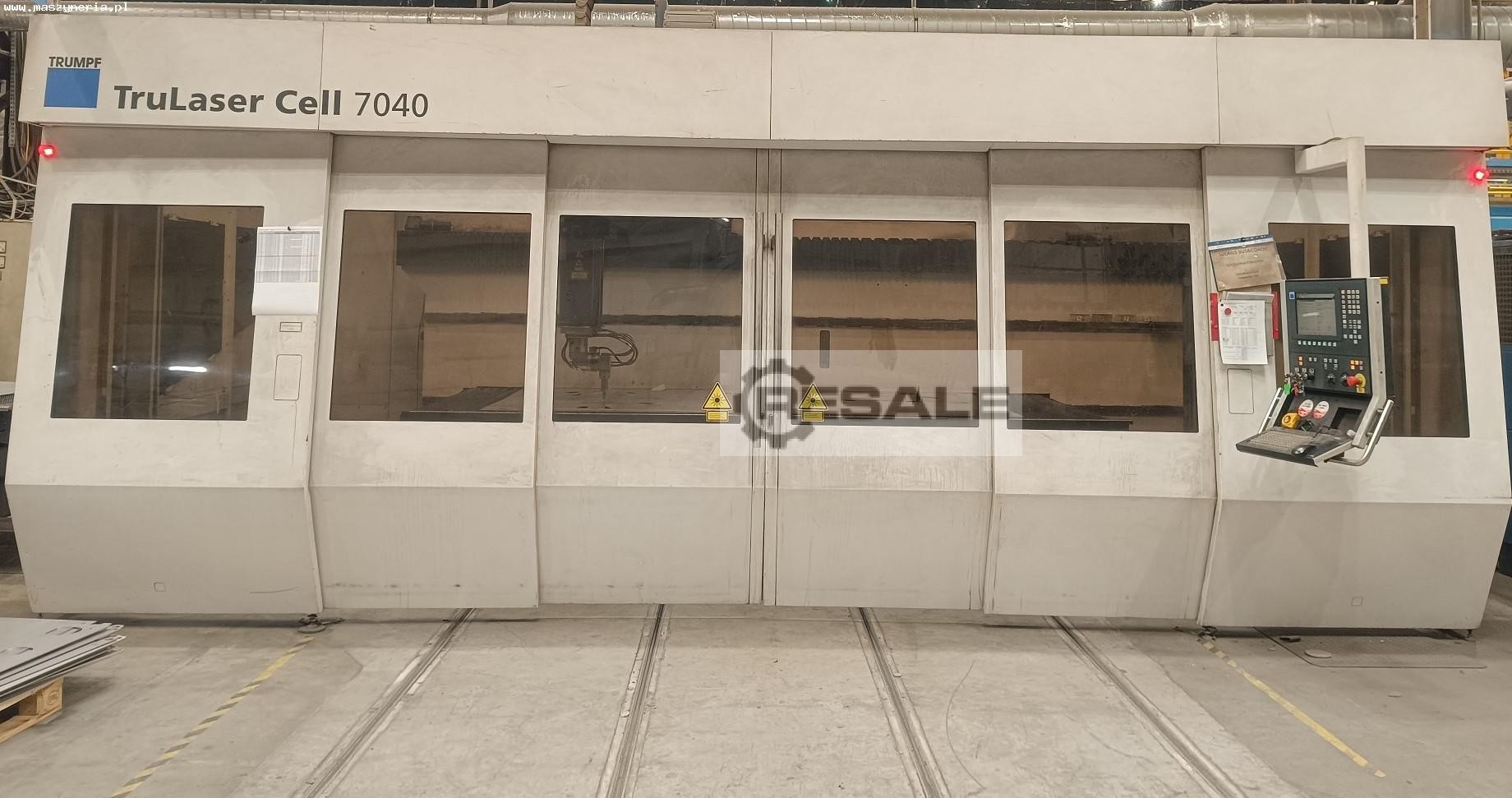

3D-Laserschneidmaschine TRUMPF TruLaser Cell 7040 wurde im Jahr 2010 von der TRUMPF Laser- und Systemtechnik GmbH in Deutschland gebaut. Die Maschine, die für das Präzisionslaserschneiden und -schweißen ausgelegt ist, eignet sich hervorragend für Unternehmen, die im weiten Feld der Automobiltechnik tätig sind.

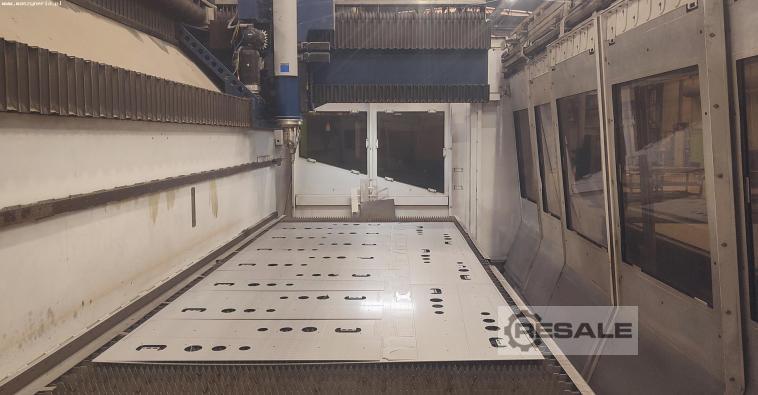

Zwei- und dreidimensionale Werkstücke, Profile und Rohre werden in einem geschlossenen Arbeitsraum mit großem Tisch und 5-Achs-Arbeitskopf bearbeitet. Der 5-kW-Laserstrahl, erzeugt von einer zuverlässigen Quelle mit höchster Energieeffizienz, bietet völlig neue Möglichkeiten zur Gestaltung der Werkstückgeometrie. Neben dem Standardschneiden und -schweißen erlaubt er zum Beispiel das Erzeugen von Durchgangsbohrungen und das Beschneiden von Außenkonturen. Damit ist die 3D-Laserschneidanlage TruLaser Cell 7040 auch eine hervorragende Alternative zu anspruchsvollen Frässystemen.

Die tägliche Arbeit des Bedieners hingegen wird durch die moderne CNC-Steuerung TRUMPF auf Basis der SIEMENS SINUMERIK 840D erleichtert. Mit ihr lassen sich selbst die anspruchsvollsten Bearbeitungsprogramme in wenigen Schritten programmieren. Der 3D Laser TRUMPF wiegt rund 6800 kg.

Technische Daten der 3D Laserschneidmaschine TruLaser Cell 7040
- TRUMPF CNC-Steuerung auf Basis der SIEMENS SINUMERIK 840D
- Anzahl der Achsen: 5 (X,Y,Z,B,C)
- Leistung des Laserstrahls: 5 kW (5000 W)
- Vorschub in den Achsen X/Y/Z: 4000/2000/750 mm
- Drehbereich der B-Achse: ± 135°
- Drehbereich der C-Achse: n360°
- Vorschubgeschwindigkeit in der X,Y,Z-Achse: 100 m/min
- Rotationsgeschwindigkeit in der B,C-Achse: 90 U/min
- maximale Geschwindigkeit der simultanen Achsen: 173 m/min
- Abmessungen des Arbeitstisches (L x B): 3940 x 1670 mm
- Höhe des Arbeitstisches: 750 mm
- maximale Positionsabweichung in den linearen Achsen X,Y,Z: 0,03 mm
- maximale Positionsabweichung in den Drehachsen B,C: 0,005°
- Laserquelle: TRUMPF TruFlow 5000
- Netzwerkkarte (Ethernet) 100 Mbit/s
- RJ45-Anschluss
- Pneumatischer Anschluss: 6-14 bar
- Stickstoffanschluss N2: 30 bar
- Sauerstoffanschluss O2: 16 bar
- maximaler Betriebsdruck: 20 bar
- Druckluftverbrauch: ca. 30 Nm3/h
- Anschlussleistung: 96 kVA
- Spannungsversorgung: 400 V; 50 Hz
- Gewicht der Maschine TRUMPF TruLaser Cell 7040: ca. 6800 kg
