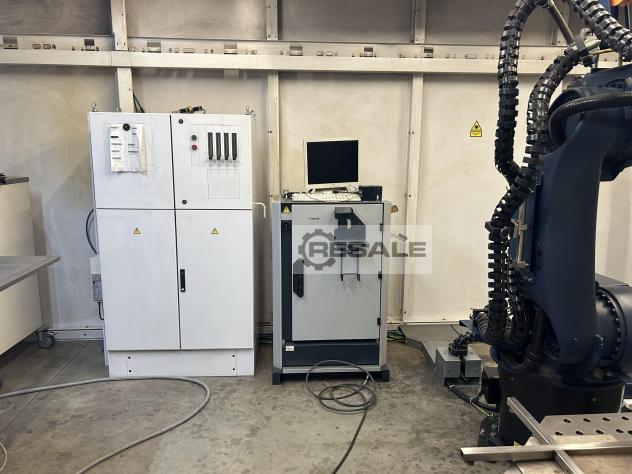

Lasergerät TruDisk 3302- TRUMPF Lasergerät TruDisk 3302
mit einer Strahlqualität von 8 mm mrad- Ausgangsleistung 3300 Watt am
Werkstück- Lasergerät mit 1 Kavität- Strahlführung bestehend aus
Optikaufbau für 1 Lichtweg, schneller Weiche (50 ms Schaltzeit) und
Pilotlaser inkl.
elektrischer Ansteuerung- Integrierte Energieversorgung und
echtzeitfähige Steuerung zur Auswertung und Visualisierung von
Funktionsdaten- Schnelle Laserleistungsregelung- TruControl 1000
Steuerung- CPU mit Echtzeitbetriebssystem- 2 USB-Schnittstellen- 24
Dig. 1/0 Schnittstellen, davon 4 Stück für Echtzeitbetrieb-
Speichermöglichkeit für 199 Laserprogramme- 1 Stück TPB Profibus
Modul EL6731-0010
Integriertes intelligentes Wassermanagement (CLK) mit Wasser-Wasser
Wärmetauscher und Anzeige der Betriebszustände
auf der Bedieneinheit- Sicherheitsüberwachung entsprechend
Laserschutzklasse 1 inkl. zentralem Sicherheitsverschluss- Gehäuse
für max. 4 Laser Ausgänge- Schutzart IP54- Panel Computer 10,4" und
TFT Touchscreen- Ausstattungsbeschreibung 4C/4V/1xV100/PLW
Erweiterung Strahlführung
Zusätzlich 1 weiterer Laserlichtkabel-Ausgang inkl.
Schnittstellen-karte
bestehend aus:
# Optikaufbau auf Grundplatte mit schneller Weiche
# Strahlschutzschalter nach Einkopplung, wenn der Ausgang nicht mit
LLK belegt wird

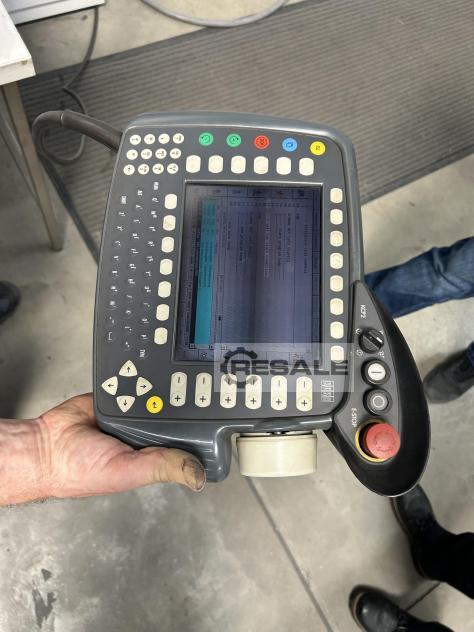

KUKA Roboter KR 30 HA (High Accuracy) inkl. KRC2- Sechsachsige
Industrierobotermechanik mit Gelenkkinematik- Grundkörper der
beweglichen Hauptgruppen aus Leichtmetallguß- Drehstrom-Servoantriebe
für 6 Freiheitsgrade - wartungsfrei und sicher gegen Überlastung
geschützt- Grundachsen dauergeschmiert, d.h. ein Ölwechsel ist
frühestens nach 20.000 Betriebsstunden erforderlich- Absolute
Wegmessung- Programmiersprache K-IRL ermöglicht u.a. eine flexible
Programmstruktur, frei wählbare Programme / Variablennamen,
etc.- Modul Telediagnose
Dreh-Kipp-Positionierer DKP 400.1- Drehen und Kippen von
Bauteilspannvorrichtungen in Relation
zur Position des Roboters- Vollständig interpolierte Integration der
Dreh- und Kippachsen
als 7. und 8. NC - Achse
3D-Aufspannplatte 800 x 100- System Demmeler
Aufspannung von Vorrichtungen über 3D-Arbeitstisch, Loch-raster 16
mm/Raster 50x50 mm 2, SW 800x100
Zwei-Stationen Drehtisch- Manueller Zwei-Stationen Drehtisch zur
Aufnahme von je einer Bauteilspannvorrichtung je Bearbeitungsseite-
lichtdichte Integration in die Schutzkabine- Schnittstelle zur
Anbindung der Vorrichtungen sind je 2 Auflageleisten
mit D 16mm/100mm Bohrbild- Auflagetische sind nicht beinhaltet
Technologiepaket Laserschweißen- Bearbeitungsoptik BEO 700021 0p zum
Laserschweißen- Objektiv mit Brennweite f = 200 mm,
Schutzglaskassette zum einfachen Wechsel des Schutzglases- Kollimation
0° mit Defokussierung und Beobachtung durch Kamera- CCD-Kamera,
Monitor, Fadenkreuz einstellbar,
Kameraversorgungskabel, 30m lang, und BNC-Videokabel, 10 m lang-
Optikschutz durch Laval Crossjet und Kühlringe für Linsenoptik-
Jochplatte zum Anbau an Roboterflansch- Schutzgasdüse in Perlatorform
oder wahlweise Mehrfachdüse
1 LE Versorgungsmodul Schutzgas zum Schweißen mit 1
Gasentnahmestelle
Standardkabine- Abmessungen (L/B/H) 4800mm x 7000 mm x 3200 mm-
Automatische Schiebetür an der Frontseite (2000 mm x 2300 mm) zur Be-
und Entladung, zweikanaliger
Sicherheitsendschalter mit Verriegelung- 1 Laserschutzscheibe DIN A4,
inkl. Rahmenelement in der Schiebetür- Kabinenbeleuchtung mit 4
Doppelfeldleuchten (ca. 800 Lux)
inkl. je einem Schalter und einer 230 V Steckdose an der Flügeltüre
und der Beladetüre
