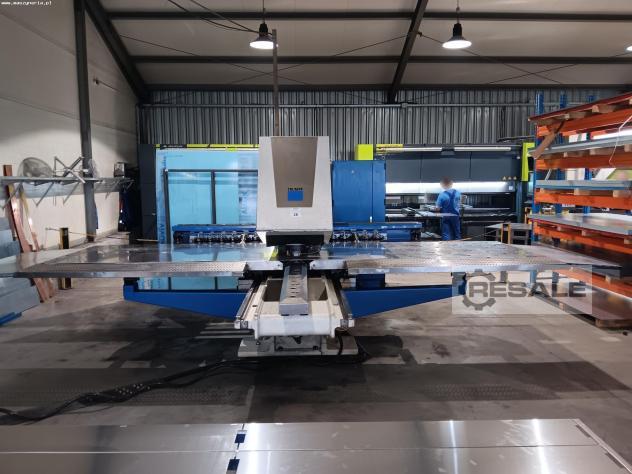

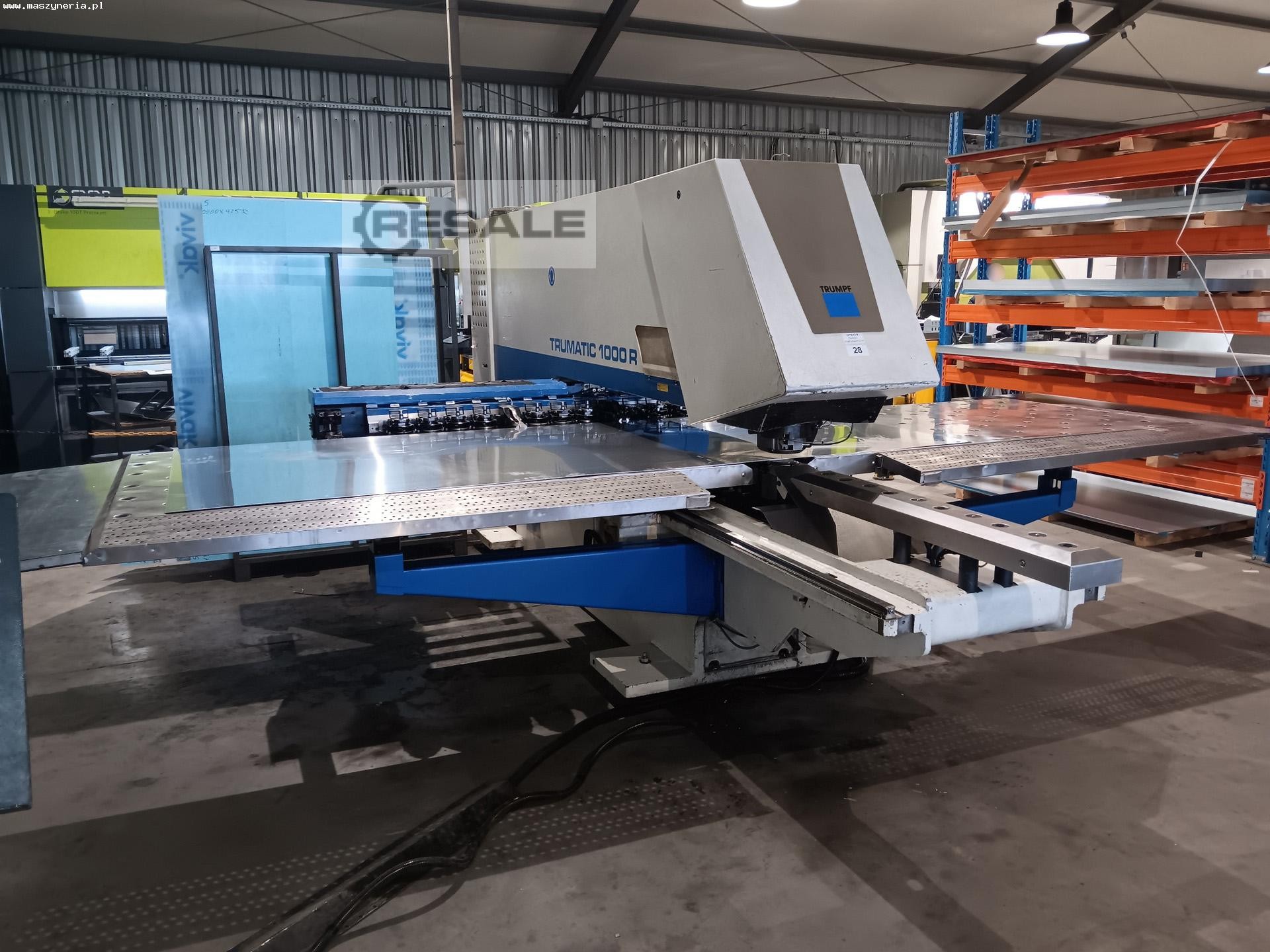

Stanzmaschine TRUMPF TruMatic 1000 R wurde in Deutschland von der
TRUMPF Werkzeugmaschinen GmbH+Co. KG gebaut. Die Maschine wird für
die Präzisionsbearbeitung von Dünnblechen mit einer maximalen Dicke
von 6,4 mm eingesetzt. Ihre technischen Lösungen, kombiniert mit
zuverlässigen Komponenten, bieten höchste Zerspanungsleistung, auch
bei intensivsten Herausforderungen.
Alle Bearbeitungsprozesse, d.h. Stanzen, Markieren, Prägen und
Schneiden, werden von einem Arbeitskopf mit einer maximalen Kraft von
16,5 Tonnen ausgeführt. Er wird von einem linearen Werkzeugmagazin
begleitet, das eine große Anzahl von Werkzeugen aller Größen und
Typen in einer drehbaren Aufnahme speichert. Dieser Halter wiederum
gewährleistet die exakte Abstimmung von Stempel und Matrize und die
Drehung aller Werkzeuge in jeden beliebigen Winkel.

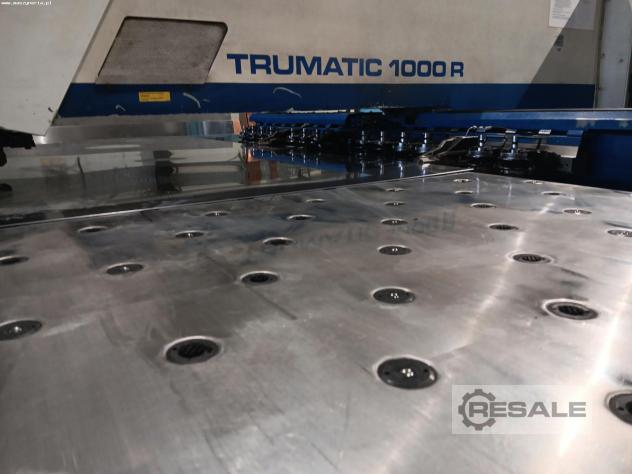

Auf der stabilen C-förmigen Konstruktion der Maschine befindet sich
ein Arbeitstisch mit integrierten Kugeln, die das Be- und Entladen der
Werkstücke erleichtern. Der Tisch ist außerdem mit Klemmen
ausgestattet, um das Werkstück während der Bearbeitung sicher zu

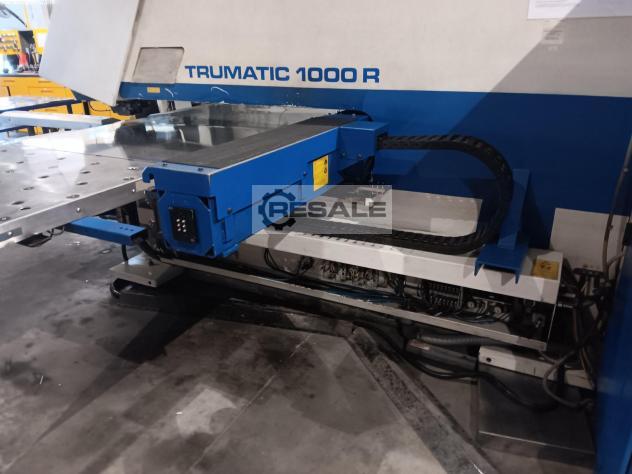

halten. Die vorbereiteten Bleche werden dem Arbeitskopf auf speziell
entwickelten Schlitten zugeführt. All dies wird durch ein

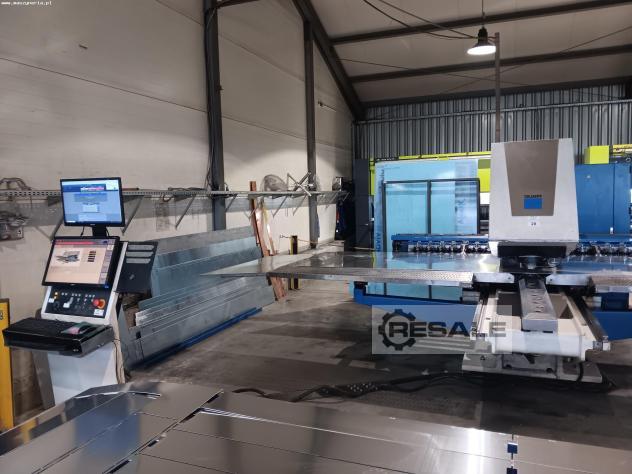

fortschrittliches Steuerungssystem von BOSCH ergänzt, wodurch die
angebotene Stanzmaschine TRUMPF TC1000R auch den Erwartungen der
anspruchsvollsten Kunden gerecht wird.
Technische Daten der Stanzmaschine TRUMPF TruMatic 1000 R
- maximale Presskraft: 16,5 t (165 kN)
- Maximale Werkstückdicke: 6,4 mm
- Werkstückpositioniersystem in der X-Achse
- Vorschub in der X-Achse mit Nachpositionierung: unbegrenzt
- maximale Werkstückabmessungen ohne Nachpositionierung (L x B): 2050
x 1250 mm
- Betriebsstunden: 61600 h
- Druckluftanschluss: 7-14 bar
- Anschlussleistung: 14 kVA
- Stromversorgung der Maschine TruMatic 1000 R: 3x 400 V; 50 Hz
Ausstattung der CNC Stanzmaschine TRUMPF
- Steuerungssystem: BOSCH
- CAD/CAM-Software: TruTops
- lineares Werkzeugmagazin (17 Werkzeugstationen)
- Blechklemmen
- Schmiervorrichtung (1 Stk.)
- Werkzeugkassettenschlüssel (1 Stk.)
- Matrizensatzschlüssel (1 Stk.)
- Notentnahme-Werkzeug (1 Stk.)
- Stifte für die Einstellung des unteren Kopfes (1 Stk.)
