HAUPTTECHNISCHE DATEN • Schlagkraft: 180 kN (18 Tonnen)
• Arbeitsbereich (X x Y): 2500 mm × 1250 mm (ohne
Umpositionierung)
• Maximale Blechdicke: 6,4 mm
• Maximalgewicht des Stücks (Blech): 150 kg
• Maximaler Stanzdurchmesser: 76 mm (Einzelstanzen)
LEISTUNG UND GESCHWINDIGKEIT
• X-Achsen-Positionsgeschwindigkeit: 90 m/min
• Y-Achsen-Positionsgeschwindigkeit: 60 m/min
• Gleichzeitige Geschwindigkeit (X+Y): 108 m/min
• C-Achsen-Drehzahl: 180 U/min
• Anzahl der Schlagschläge: bis zu 900 Schläge/min (1 mm
Tonweite)
• Anzahl der Markierungs-/Nagschüsse: bis zu 2200 Schläge/min
WERKZEUGSYSTEM UND CNC
• Numerische Steuerung: CNC basierend auf Bosch Typ 3
• Werkzeugmagazin: Linear mit 19 Stationen und 2
selbstzentrierenden Klemmen
• Werkzeugrotation: 360° vollständige Drehung für alle Stationen
(alle Werkzeuge drehen)
• Multitool-Kompatibilität: Konfiguration von insgesamt 19 bis 190
Werkzeugen (bei Verwendung von Trumpf-Multitool-Systemen)
INTEGRIERTE AUTOMATISIERUNG (FMC-System)
• Be- und Entlademodul: Integriertes
SheetMaster-kompaktes automatisiertes System • Funktionalität:
Automatische Entfernung des Rohblechs mittels Saugnäpfen, Einladen in
die Maschine, automatisches Entladen des fertigen Stücks und des
Schrottskeletts • Kleinteile-Evakuierung: Programmierbare
Auslassluke (200 x 200 mm) zum Aufteilen fertiger Teile in
Sammelbehälter GESAMTMASSEN UND
INSTALLATIONSANFORDERUNGEN • Benötigter Platz (einschließlich
Sicherheitssysteme): ca. 6450 mm × 7440 mm
• Maschinenhöhe: 2600 mm
• Gesamtgewicht der Zelle: ca. 15.000 kg
• Benötigte elektrische Leistung: 32 kVA
• Pneumatische Verbindung: 7 - 14 bar
Auktions-ID:
A7-49180-1
Verkäufer Angebot Nr. resale

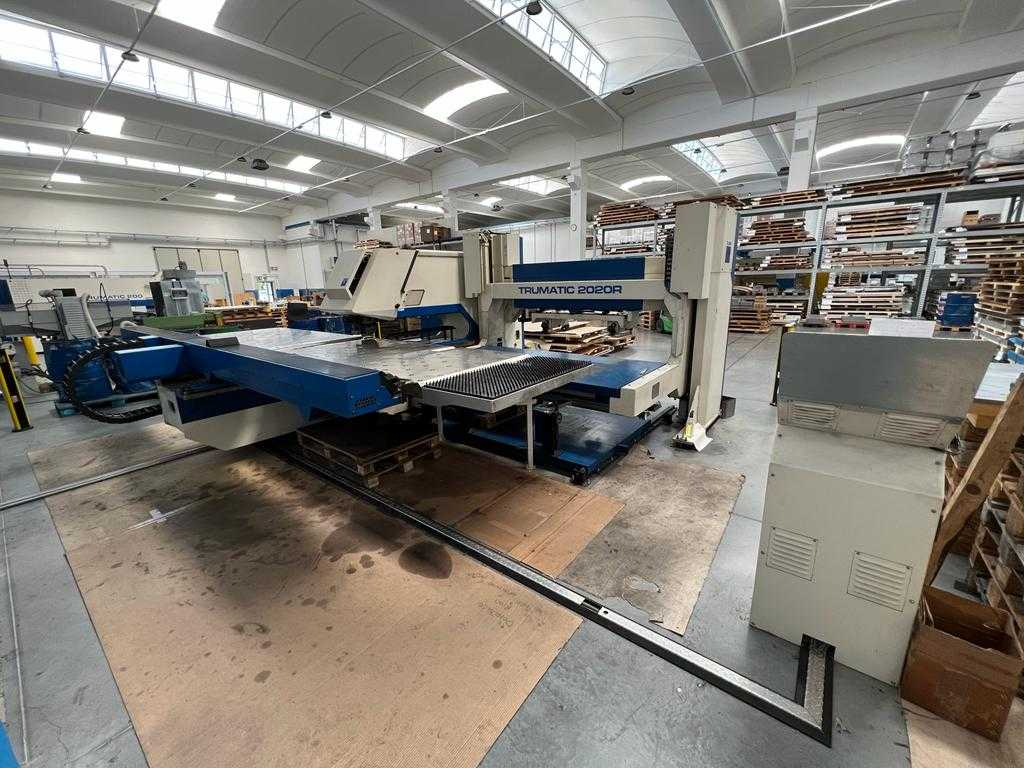

770da024-6178-46ab-929d-fd7e67c031a6, TRUMPF - TRUMATIC 2020R - CNC
