Stanzkraft: 220 kN
Laserleistung in Watt: 4000
Verfahrweg -
x: 2500 mm
Verfahrweg - y: 1250 mm
Schnittleistung bei
Baustahl: 8 mm
Schnittleistung bei Edelstahl: 8
mm
Schnittleistung bei Aluminium: 6 mm
Werkstückgewicht: 280
kg
Maschinengewicht ca,: 24.000 kg
Abmessungen: 10130 x 8898 x
2328
mm
Zubhör:
-Rüstkassetten
-Quickset
-Quickpad
-u
mfangreiches Werkzeugpaket
-Schubladenschränke für
Werkzeug
Betriebsstunden:
- Maschine ein: 8.184 h
-
Stanze ein: 6.550 h
- Laser ein: 6.606 h
- Strahl ein: 1.023
h
Standardausstattung:
- inklusive Förderband der Serie
Dorner 2200
- mitfahrende Kugelrollentische

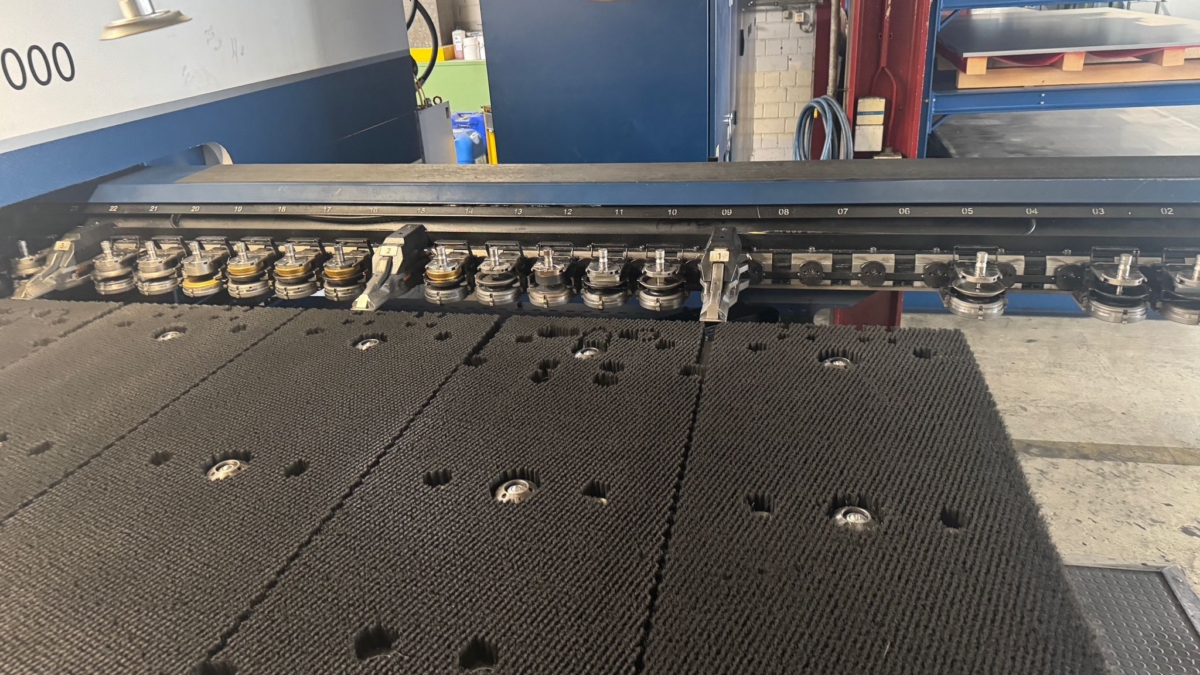

- Linearmagazin
für Werkzeugstationen und Spannpratzen
- 22 Werkzeugstationen, 3
Spannpratzen
- Fußtaster zum Pratzenschließen
- Klappe für
Stanzteile 500 x 500 mm inkl. Sensor
- Spänebehälter
- 2
Gutteilebehälter (Stanz- und Laserseite)
- Erstbefüllung
Hydrauliköl
- FocusLine
- NitroLine
- FastLine
-
zusätzliche Xp- und Yp-Achse
- Ausdrückzylinder Laserteile
-
schnelle Klappe für Laserteile 500 x 500 mm inkl. Sensor
-
anhebbare Laserschneidauflage
- Anhebbare
Laserschneidauflage
- Schlackekegel-Erkennung
TRUMPF
Laser:
- CO2-Laser TruFlow 2700 inkl. LensLine und optimiertem
StandBy
- Wartungsfreies Turboradialgebläse
-
Hochfrequenzanregung
- Lasersteuerung
TASC
Schneidkopf:
- Linsenschneidkopf mit 170 mm
Linse
- Universelle Schnellweckseleinrichtung (UTI) mit
Busanbindung
- ControlLine
Stanzkopf:
- Elektro-hydr.
Stanzkopf
- Hydr. Einzelwekzeug-Aufnahme 360° Rotation
-
Programmierbarer Niederhalter (aktiv/passiv/nachsetzen)
-
Werkzeuglängenkompensation
- Sprühschmierung Stempel
-
Stanzbutzenabsaugung
- Niveauüberwachung Gewindeformen und
Werkzeugschmierung
Steuerung:
- offende Steuerung auf
Basis Rexroth IndraMotion MTX
- 15 TFT-Farbbildschirm
-
Teleservice per Internet
- Abschaltautomatik
-
Produktionsplan
Datenübertragnung
-
USB-Schnittstelle
- RJ45
Netzwerkanschluss
Sicherheit:
- CE-Kennzeichnung
-
Zweistrahlige Lichtschranken
- Schnellabschaltung Hydraulik
-
Aufwölbungserkennung
- Errechnung Füllstandhöhe in der
Stanzkonsole
Programmierung:
- Erweiterte
Werkstattprogrammierung
Zusatzausstattung:
-
zusätzlicher Lindenschneikopf mit 130 mm Brennweite
- 1 Funktion
MultiTool
- 1 Funktion MultiShear
- 1 Funktion Gewindeformen
inkl. Gewindezähler
- 1 Funktion Signieren/Schnelles
Sicken
Werkzeug:
2x Mulitool 10-fach
1x Multitool
5-fach
1x Multitool 5-fach EeasyType
5x
Gewindeformwerkzeug
1x Multishear
1x Kalibrierwerkzeug
1x
Kugelentgraten
2x Kieme
M3 – M8
Gewindedurchzüge
Zentrierwarze oben und unten
Absetzwerkzeuge
für 1,5 und 2 mm
Diverse Senk- und
Formsenkwerkzeuge
