TRUMPF TruPunch 3000-1300 (S11) CNC Stanzmaschinen

TRUMPF TruPunch 3000-1300 (S11) Stanzmaschine wurde 2013 in Deutschland gebaut. Die zuverlässige Maschine mit umfangreicher Ausstattung und modernen Komponenten bietet dem Anwender eine unvergleichliche Präzision und Genauigkeit bei der Bearbeitung von Dick- und Dünnblech. Neben dem Standard-Stanzen und Markieren ermöglicht die Stanzmaschine auch das schnelle Nuten, Oberflächenprägen, Umformen und spanloses Gewindeschneiden in Edelstahl, Baustahl und Aluminium.

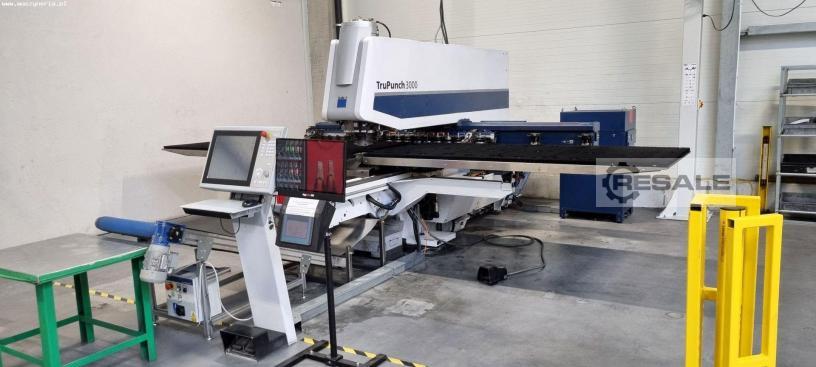

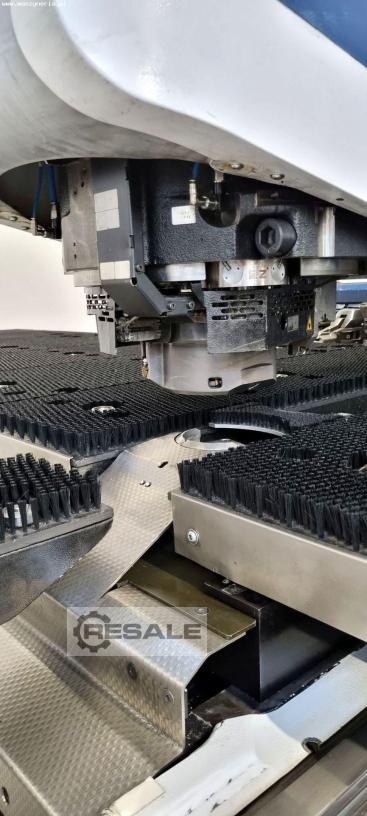

Auf der stabilen und geschweißten „C“-förmigen Struktur der Maschine befindet sich ein speziell entwickelter Bürstentisch mit integrierten Kugeln, der das Be- und Entladen der Werkstücke erleichtert. Durch den Einsatz dieses Tisches werden Kratzer und Kerben auf der Blechoberfläche vermieden, was die Qualität der Bearbeitung erheblich steigert. Während des gesamten Produktionsprozesses wird das Blech durch hydraulische Klemmen, die am Tisch befestigt sind, starr gehalten.

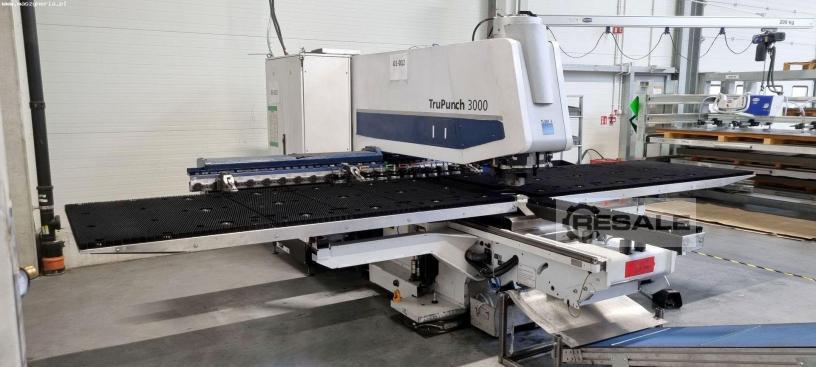

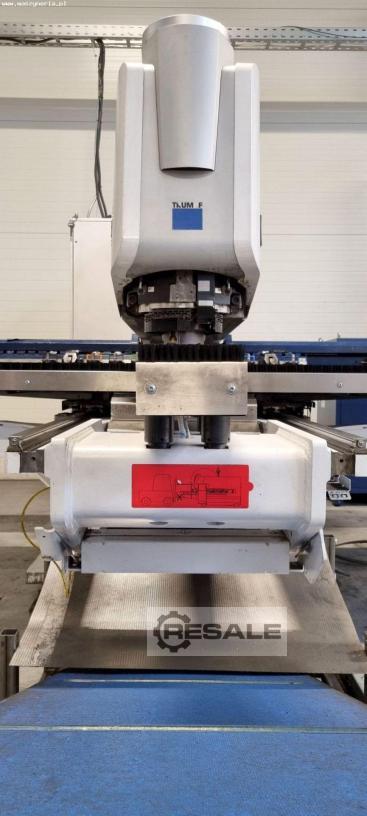

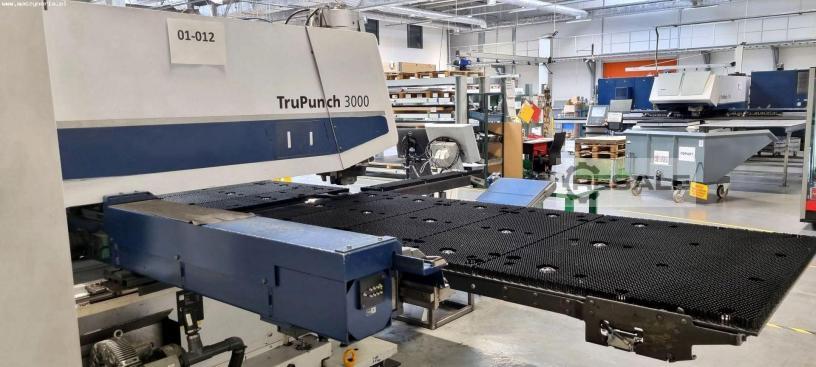

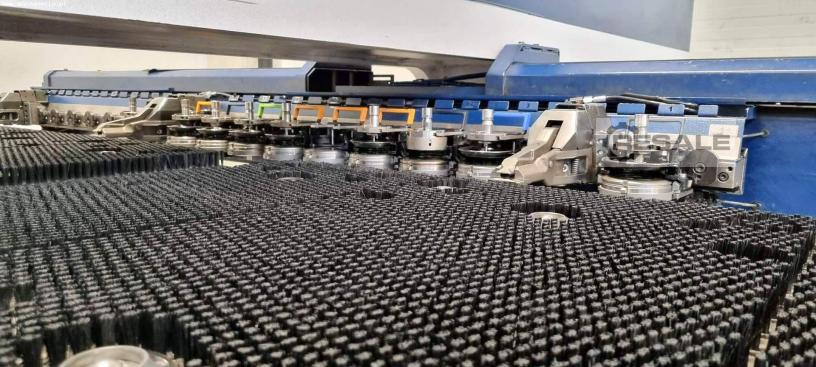

Das Werkstück wird unter der Bearbeitungsstation der TRUMPF Stanzmaschine entlang von Koordinatenführungen aus geschliffenen und gehärteten Quer- und Längsschienen zugeführt und dort von einem elektrischen Stanzkopf mit einer maximalen Kraft von 18 Tonnen bearbeitet. Der Kopf nimmt die Werkzeuge aus einem Linearmagazin auf, in dem bis zu 180 Werkzeuge aller Größen und Typen in einem drehbaren Einstationenfutter gelagert sind. Das Universalspannfutter mit hydraulischer Klemmung garantiert eine exakte, mittige Ausrichtung von Stempel und Matrize und dreht alle Werkzeuge in jeden beliebigen Winkel, auch beim Positionieren des Blechs.

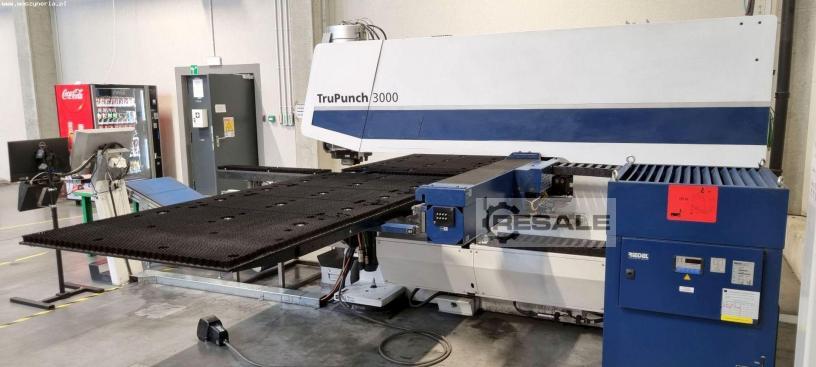

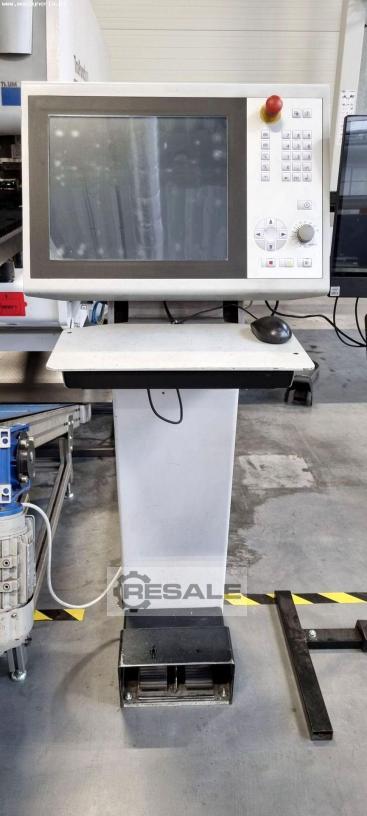

Gesteuert wird die TruPunch 3000 Stanzmaschine über eine CNC-Steuerung BOSCH MTX CMP70 mit erweiterter Programmierfunktion und Touchpanel, die eine einfache Verwaltung von NC-Programmen und Einstellplänen ermöglicht. Alle technologischen Daten werden übersichtlich in Form von integrierten Tabellen dargestellt und können während der Arbeit geändert werden. Um den Stromverbrauch zu reduzieren, werden alle Maschinenmechanismen mit Ausnahme der Steuerung während der Stillstandszeiten und am Ende eines Programms oder Produktionsplans abgeschaltet.

Technische Daten der TRUMPF TruPunch 3000-1300 (S11) Stanzmaschine
- Presskraft: 18 t (180 kN)
- Vorschubgeschwindigkeiten in der X/Y-Achse: 2500/1250 mm
- maximale Werkstückdicke: 6,4 mm
- Maximales Gewicht des Werkstücks: 160 kg
- Anzahl der Hübe (Stanzen E=1 mm): 1000 1/min
- Anzahl der Hübe (Markieren): 2500 1/min
- Gewindegröße: M2,5 – M10
- MultiTool-Wechselzeit: 0,3 s
- Netzwerkprotokoll-Unterstützung: NetBeui, TCP/IP, NFS
- Betriebsstunden: 45656 h
- Durchschnittlicher Stromverbrauch während der Produktion: 5,6 kW
- durchschnittlicher Stromverbrauch bei aktiver Abschaltautomatik: 0,3 kW
- Abmessungen (L x B x H): 6500 x 6203 x 2252 mm

Ausstattung der TRUMPF TruPunch 3000 Stanzmaschine
- CNC-Steuerung: BOSCH MTX CMP70
- Gewindeformfunktion mit Zähler und Fehlerkontrolle des Gewindewerkzeugs
- Oberflächenmarkierung / Prägefunktion
- lineares Werkzeugmagazin (18 Werkzeugstationen, max. 180 Werkzeuge)
- Bürstentisch mit Werkstückbelade-/Entladehilfe
- Absenkwerkzeug
- AC-Servomotoren
- RTC-Werkzeugkassetten mit Stempelkissen (17 Stück)
- Werkzeuglängenkompensation
- Stempelzähler
- Sprühschmierung für den Stempel
- Klammern
- vertikal bewegliche Klemmen (3 Stück)
- Sensor in Rutsche für kleine Werkstücke
- Aufnahmeschacht für Werkstücke
- Zweiter Grundbolzen
- Werkstückbehälter
- Spänebehälter
- zweistufige Lichtvorhänge
- automatische Abschaltung
- Notabschaltung der Maschinenantriebe
- vollständige Servicedokumentation
- RJ45-Schnittstelle
- CE-Zertifikat
