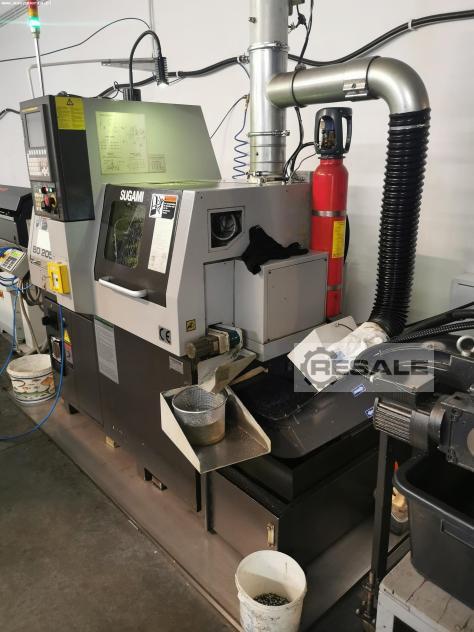

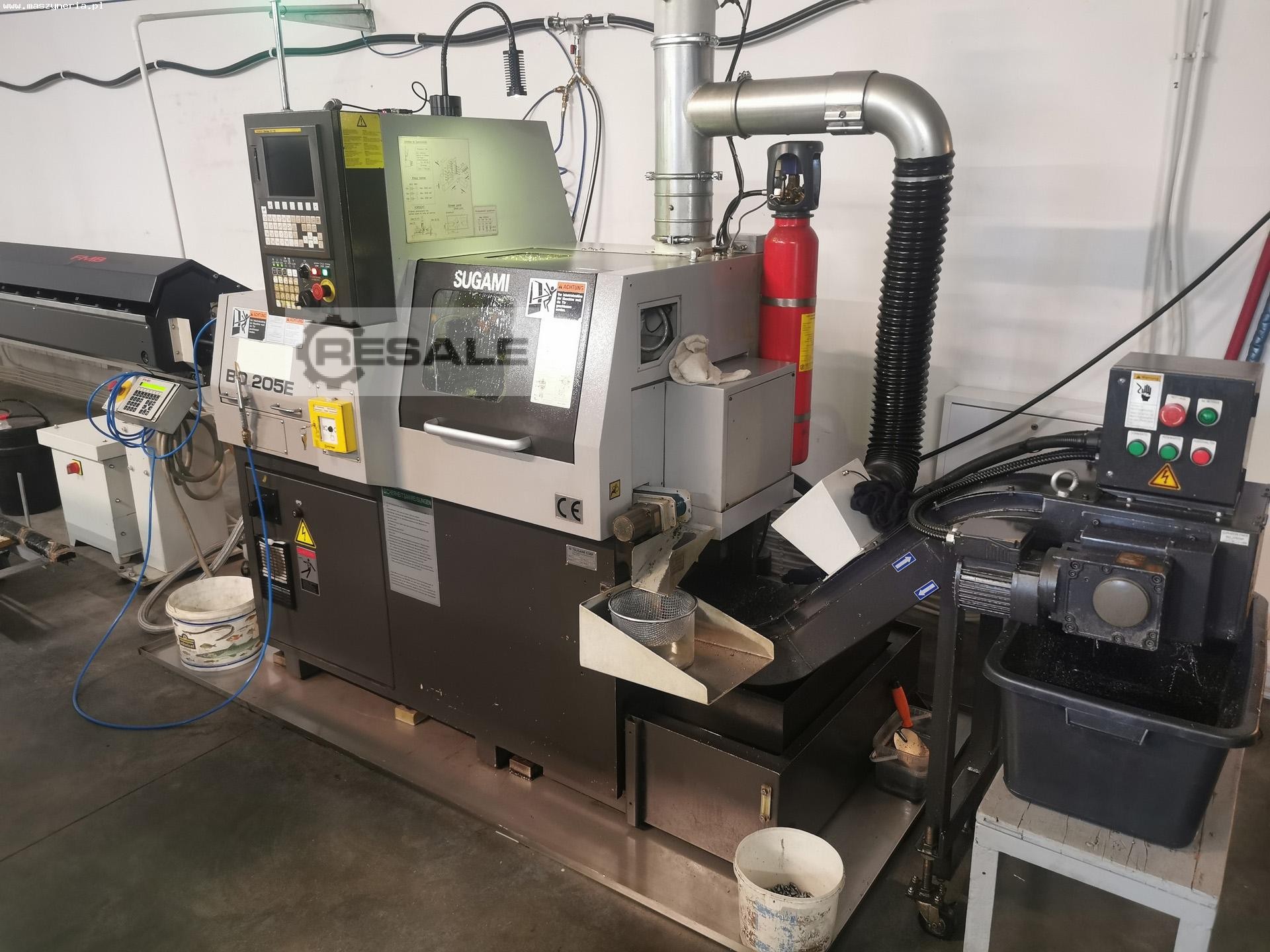

CNC Langdrehautomat TSUGAMI B0205E wurde 2011 in Japan von TSUGAMI
CORP gebaut. Die Maschine, die für die Präzisionsbearbeitung von
Werkstücken mit komplexen Geometrien konzipiert wurde, ist die
perfekte Lösung für Branchen wie die Automobil- oder
Luftfahrtindustrie. Um maximale Leistung auch bei den intensivsten
Herausforderungen zu gewährleisten, wurde sie mit einer Reihe von
zuverlässigen Komponenten mit hervorragenden technischen Parametern

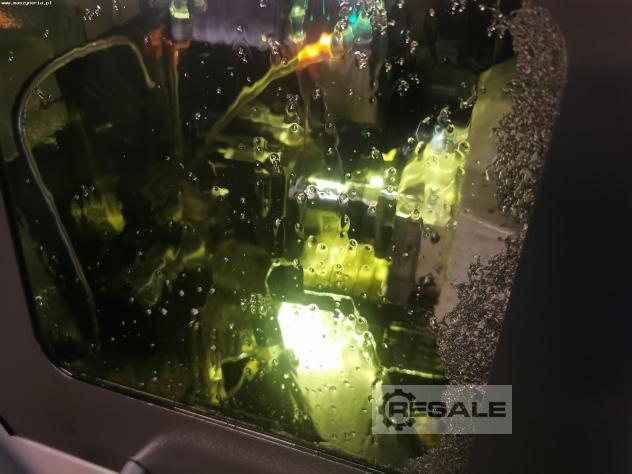

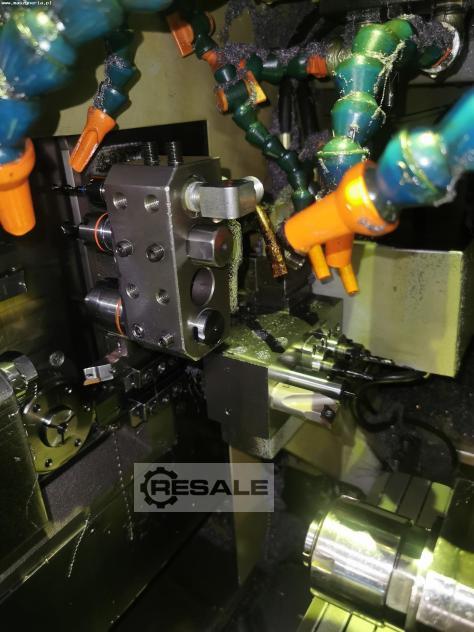

ausgestattet. In dem großen Arbeitsraum befinden sich unter anderem
ein Werkzeugmagazin mit 21 Plätzen und zwei leistungsstarke Spindeln,
die die Gesamtproduktionszeit erheblich beschleunigen. All dies wird
durch eine intelligente FANUC CNC-Steuerung mit einer intuitiven
Schnittstelle ergänzt. Die Langdrehautomat TSUGAMI B0205E-II wiegt
1700 kg.
Technische Daten des CNC-Drehzentrums TSUGAMI B0205E
Allgemeine Daten
- Anzahl der Achsen: 5 (X1,X2,Y1,Z1,Z2)
- Eilgang in der X1-Achse: 24 m/min
- Eilgang in der X2,Y1,Z1,Z2 Achse: 32 m/min
- maximaler Drehdurchmesser: 20 mm
- Maximale Drehlänge: 170 mm
- Gesamtzahl der Werkzeuge: 21
- Anzahl der angetriebenen Werkzeuge: 4

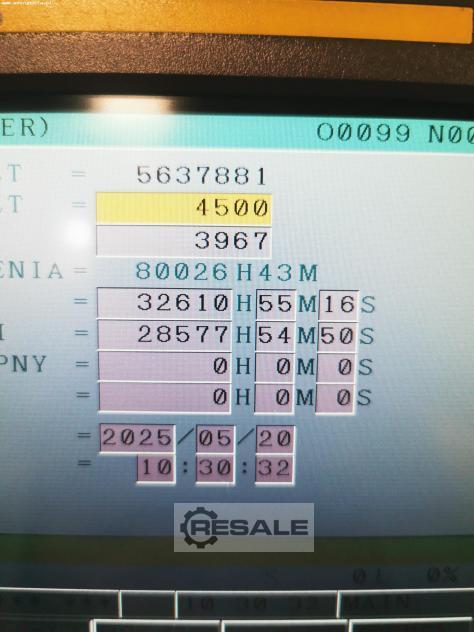

- Betriebsstunden: 32610 h
- Einschaltdauer der Maschine: 80026 h
- Leistung: ca. 17 kW
- Abmessungen (L mit Späneförderer x B x H): 3100 x 1100 x 1700
mm
- Gewicht der Maschine TSUGAMI B0205E: 1700 kg
Hauptspindel
- Bohrleistung: 10 mm
- Maximale Drehgeschwindigkeit: 10000 U/min
- Antriebsleistung (temporäre Leistung/kontinuierliche Leistung):
2,2/1,7 kW
Gegenspindel
- Bohrleistung: 8 mm
- Maximale Drehgeschwindigkeit: 8000 U/min
- Antriebsleistung (temporäre Leistung/kontinuierliche Leistung):
2,2/1,5 kW

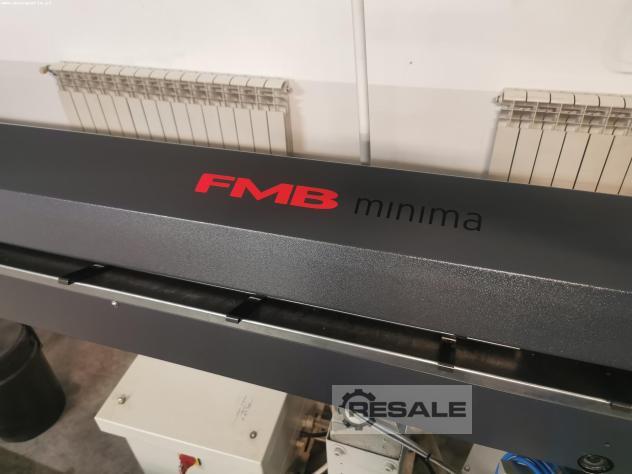

Stangenlader
- Herstellungsjahr: 2011
- maximale Stangenlänge: 3200 mm
- maximaler Stangendurchmesser: 20 mm
- Abmessungen (L x B x H): 4680 x 550 x 1280 mm
- Gewicht: ca. 650 kg
Ausstattung der CNC Drehmaschine TSUGAMI
- CNC-Steuerung: FANUC Series 0i-TD
- Y-Achse
- Gegenspindel

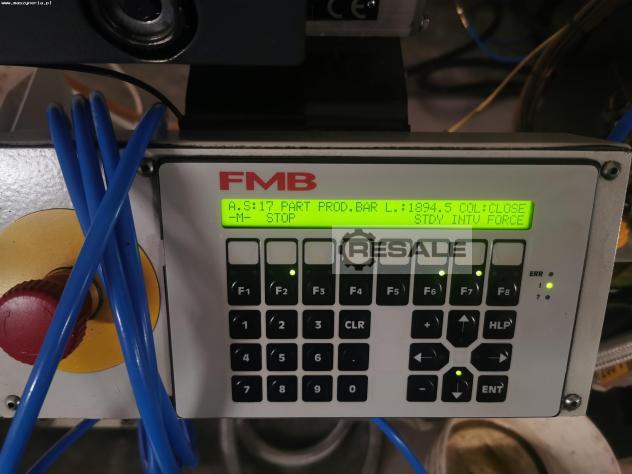

- Stangenlader: FMB Minimag 20/3200 A
- Werkzeugmagazin mit 21 Plätzen
- Späneförderer
- Hochdruckpumpe
- Technische Dokumentation
Polen
