Großraumanlage für Klimaprüfungen mit S!MCON Steuerung
Aufbau
Die Anlage besteht aus den folgenden Hauptbaugruppen:
- Begehbarer, isolierter Prüfraum
- Luftbehandlungsraum
- Maschineneinheit
- Klimasystem

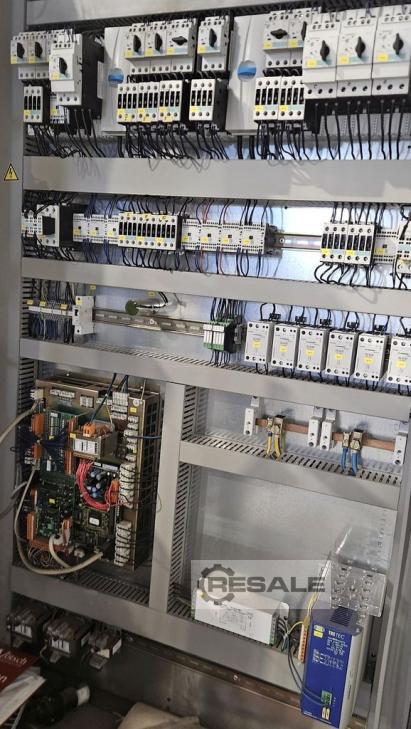

- Schaltschrank
Prüfraum
Die Einbauten im Prüfraum bestehen aus korrosionsbeständigem
Material
Der Prüfraum kann beleuchtet werden, ist begehbar und verfügt über
einen Kondensatwasser- und Reinigungsablauf.
Luftbehandlungsraum
Der Luftbehandlungsraum befindet sich hinter der Luftleitwand im
isolierten Innenraum.
Er enthält folgende zur Temperierung notwendige Baugruppen und ist
durch leicht abnehmbare Bleche zugänglich.
- Prüfraumventilatoren
- Wärmetauscher
- Elektroheizkörper
- Be und Entlüftungseinrichtung
- Temperaturmessfühler
Im Luftbehandlungsraum wird die Luft temperiert (kühlen/heize), be
und entfeuchtet und durch Ventilatoren umgewälzt.
Die Luft wird unter der Decke angesaugt und im Bodenbereich wieder
ausgeblasen.
Messfühler
Die Temperatur und Feuchtemessfühler befinden sich hinter er
Luftleitwand im Luftbehandlungsraum.

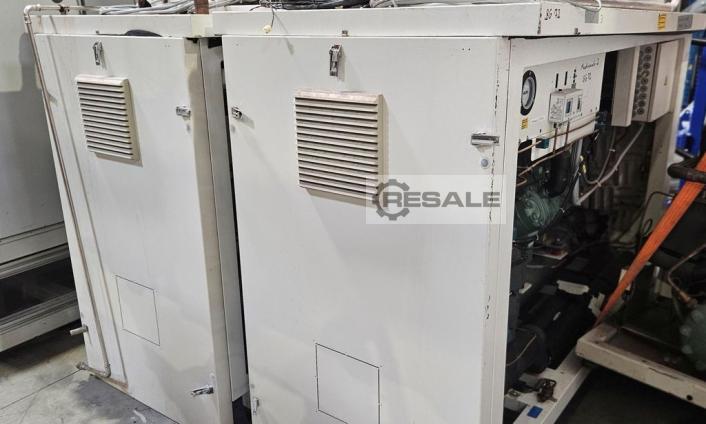

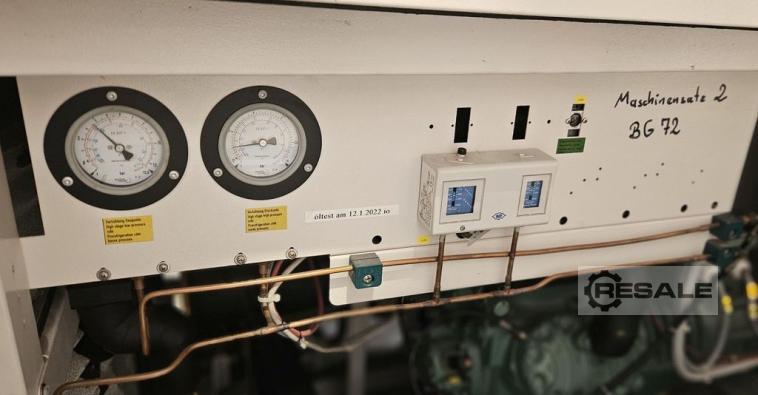

Maschineneinheit
Die Maschineneinheit bestehend aus Kälteaggregaten versorgen den
Luftbehandlungsraum mit der erforderlichen Energie.
Klimasystem
Das Klimasystem besteht aus:
- Dampfbefeuchter
- Entfeuchtungsverdampfer
Technische Daten
Prüfrauminhalt: ca. 32 m³
Temperaturbereich direkt: -40 bis +100°C
Temperaturschwankung zeitlich in Nutzraummitte:+/- 0,5 bis +/- 1
Temperaturänderungsgeschwindigkeit
Heizen: von -35°C auf +50°C mit 3 K/min
Kühlen: von +85°C auf +85°C mit 2 K/min
von +80°C auf -40°C mit 1 K/min
Daten für Klimaprüfung
Temperaturbereich: 10 bis 95°C
Feuchtebereich: 10 bis 95%r.F.
Taupunktbereich: 5 bis 93°C
Temperaturschwankung: +/- 5K
Feuchteschwankung: +/- 3 bis +/- 5%r.F.
Daten für Kühlwasser
Anschlüsse
Zulauf: 2 x R 1 1/2 2"
Rücklauf: 2 x R 1 1/2 2"
Verbrauch bei Volllast: max. 16 m³/h
Maximale Belastung des Prüfraumbodens: 10000 N/m²
Nennspannung: 3/N / PE AC 400 V 50 Hz
Nennleistung: 97 kW
Nennstrom: 148 A
Maße:
Prüfraum: Breite 3,60 m Höhe 2,20 m Tiefe 5 m

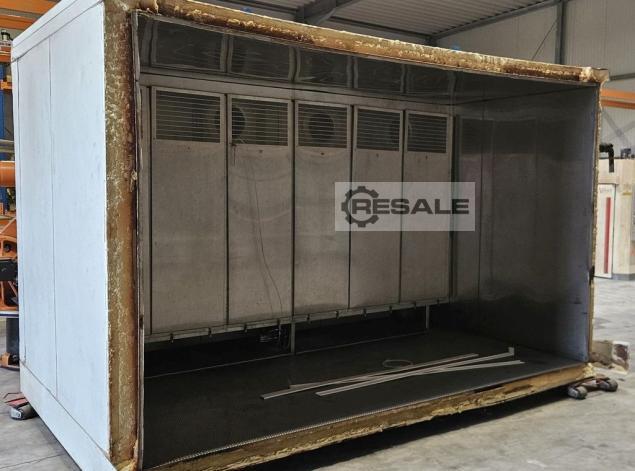

Klimakammer für den Transport an vorgegebener Stelle (ca. 2,50 m)
geteilt.
