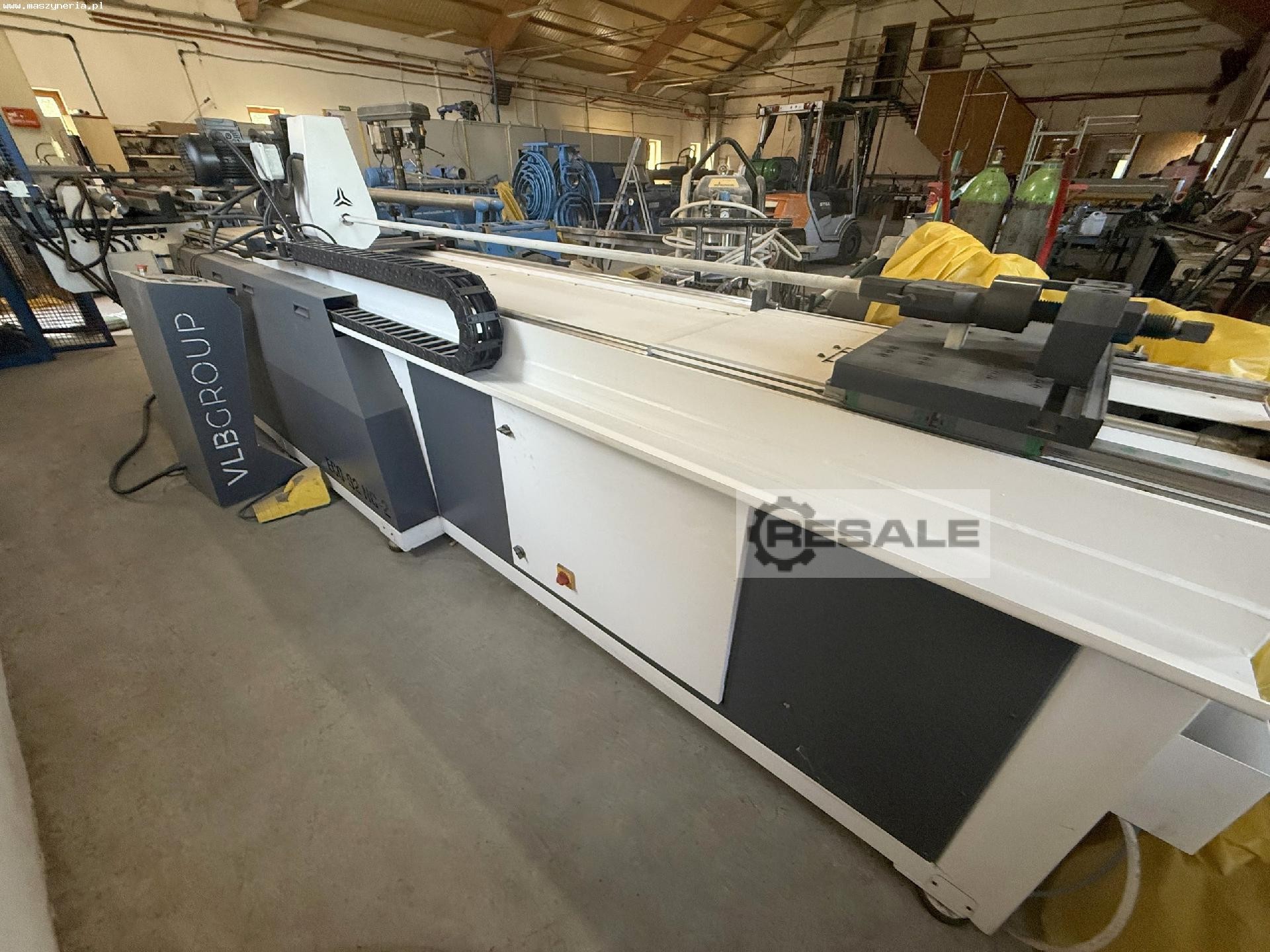

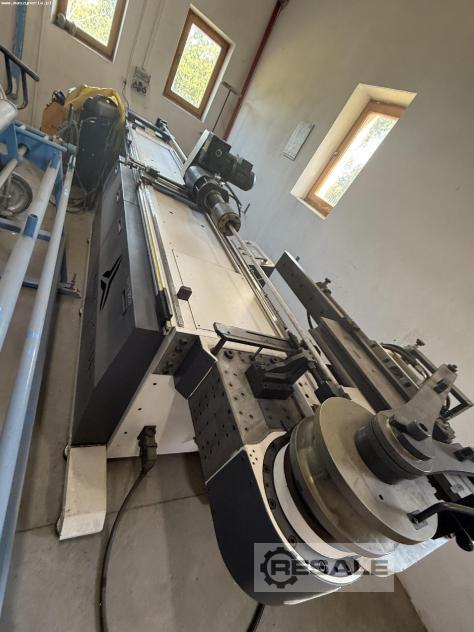

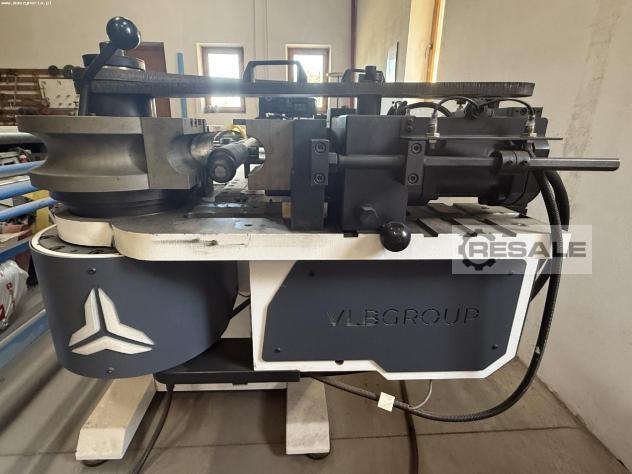

Rohrbiegemaschine VLB GROUP ECO 92 NC2 wurde 2022 in Portugal von der
VLB Group gebaut. Die Maschine wurde nur einem Testlauf unterzogen und
nicht unter Produktionsbedingungen eingesetzt.
Die Maschine wird für das Präzisionsbiegen von Rohren und Profilen
mit einem maximalen Durchmesser von 92 mm eingesetzt. Alle
Bearbeitungsparameter werden in einer fortschrittlichen
Industriesteuerung mit Touchscreen programmiert. Sie ermöglicht es,
präzise Grundbewegungen, d.h. Biegewinkel (Y-Achse) und Rohrdrehung
(Z-Achse), vollelektrisch auszuführen. Der Abstand zwischen den
Biegungen (X-Achse) wird wiederum über mechanische Anschläge
präzise eingestellt. Dank der eingesetzten technischen Lösungen ist
die angebotene Dornbiegemaschine ECO 92 NC2 die perfekte Wahl für das
hochwertige Biegen von Werkstücken in kleinen und mittleren Serien.
Das Gesamtgewicht der Maschine beträgt 2420 kg.
Technische Daten der Rohr- und Profilbiegemaschine VLB GROUP ECO 92
NC2
- Betriebsstunden: 5 h
- NC-Steuerung
- Software: VLB 2D
- Biegeleistung: ⌀ 92×4 mm
- maximaler Biegeradius: 230 mm
- CLR-Biegeradius: 150 mm
- Maximale Rohrlänge: 3000 mm
- Arbeitshöhe: 1100 mm
- Werkzeugdurchmesser: 30 mm; 60 mm
- Durchmesser der Matrize: 90 mm
- Fassungsvermögen des Schmierstofftanks: 18 l
- installierte Leistung: 8,25 kW
- Pneumatiksystem mit Filtereinheit und Eingangssteuerung mit
manuellem Verflüssiger
- Druck des pneumatischen Systems: 6 bar
- Umgebungstemperatur: +5/+40°C
- relative Luftfeuchtigkeit: 5-75%
- Spannungsversorgung: 380/400 V; 47-63 Hz
- Abmessungen (L x B x H): 5107 x 1429 x 1477 mm
- Gewicht der Maschine ECO 92 NC2: 2420 kg
