Leit- und Zugspindeldrehmaschinen VOEST DA300-1000

Spitzenhöhe:300 mm

Drehdurchmesser:620 mm

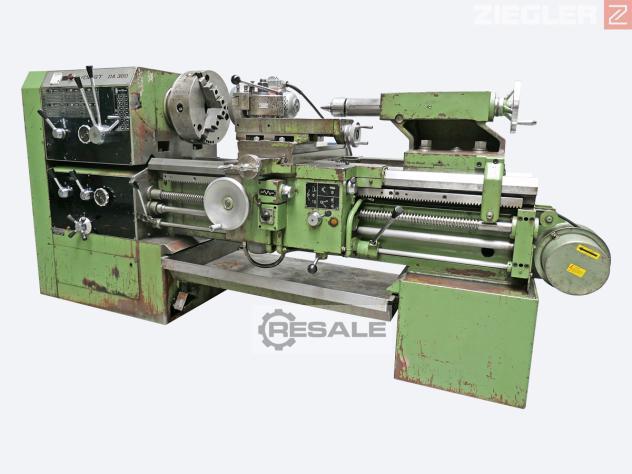

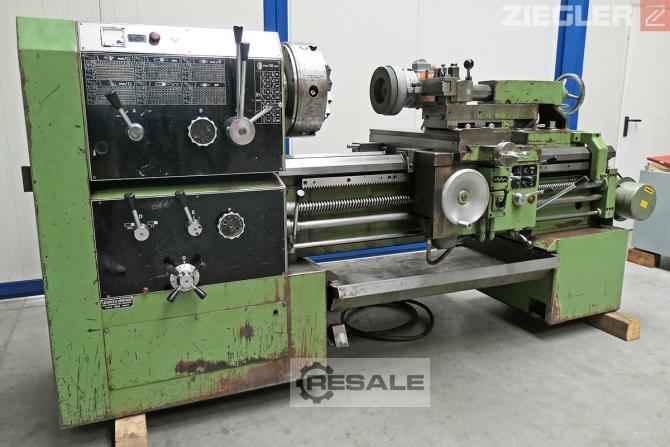

Voest DA300-1000 - Universal-Drehmaschine

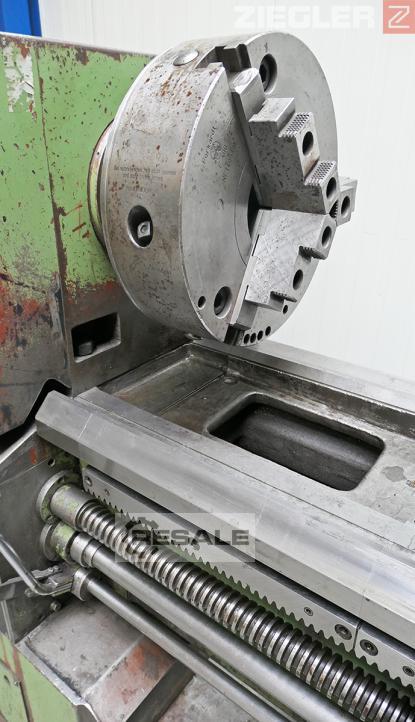

- 3-Backen-Drehfutter Ø 400 mm

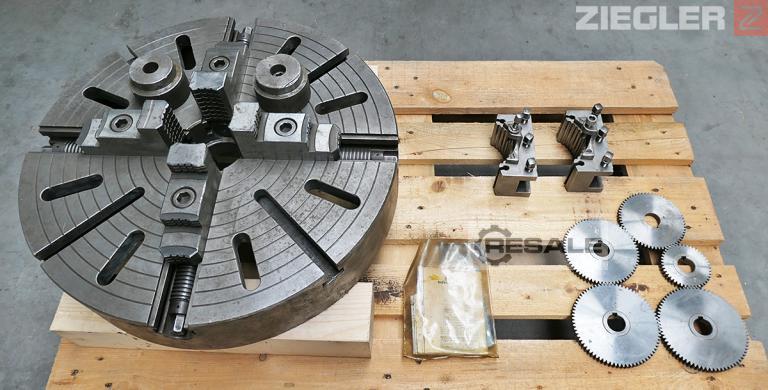

- 4-Backen-Planscheibe Ø 600 mm

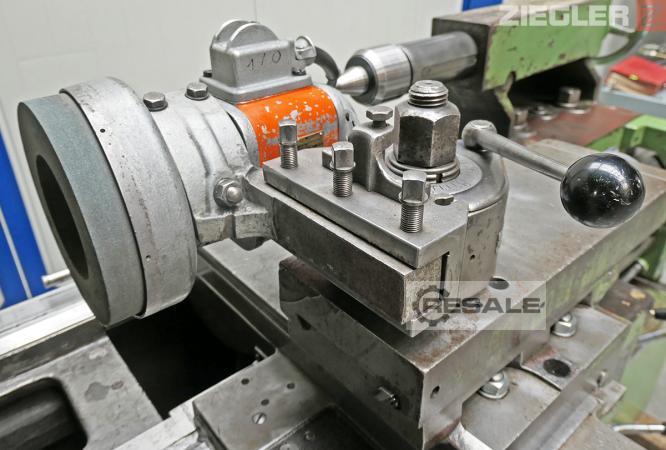

- Schleifeinrichtung Ø 200 mm

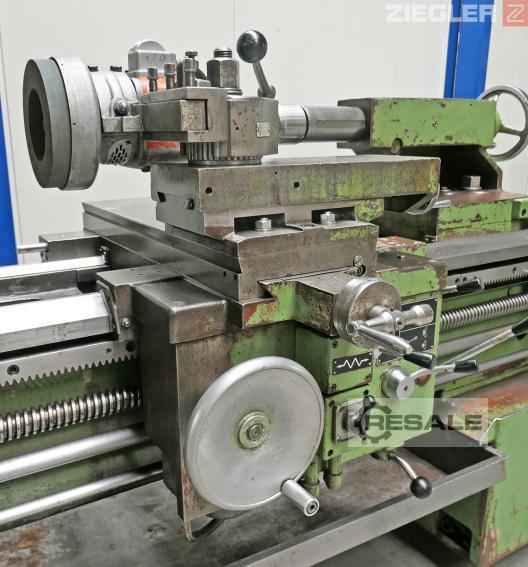

- Multifix
- Wechselzahnräder
- Bedienungsanleitung & Unterlagen
- Baujahr 1975

Spezifikationen

Arbeitsbereich:
- Spitzenhöhe: 300 mm
- Umlauf-Ø über Bett: 620 mm
- Umlauf-Ø in der Kröpfung: 800 mm
- Umlauf-Ø über dem Planschlitten: 360 mm
- Länge der Kröpfung: 407 mm
- Spitzenweite: 1000 mm
- Max. Werkstückgewicht zwischen Spitzen (ohne Lünette): 1800 kg
Hauptspindel:
- Spindelkopf: 8 DIN 55022
- Spindelbohrung: 83 mm
- Innenkegel: Metrisch 90
- Körner: MK5

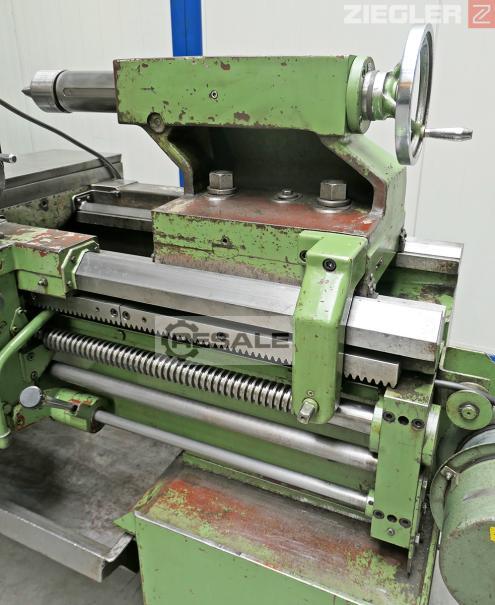

Reitstock:
- Pinolenhub: 180 mm
- Pinolen-Ø: 85 mm
- Innenkegel der Pinole: MK5
Spannzeuge:
- Planscheiben-Ø: 600 mm
- Max. Futter-Ø: 410 mm

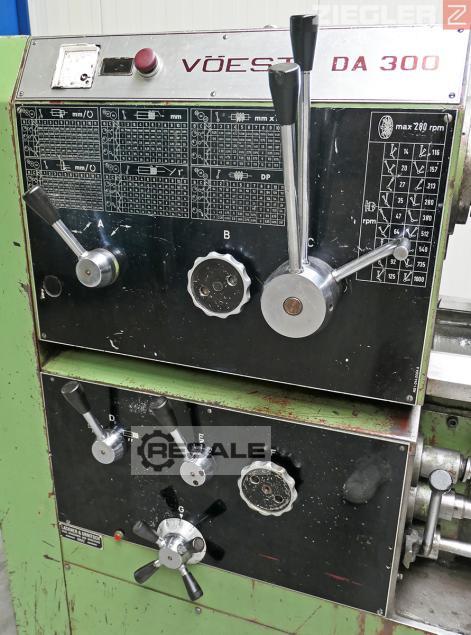

Hauptspindeldrehzahlen:
- Stufenzahl: 18
- Bereich: 14 - 1000 U/min
Vorschübe:
- Längenvorschub: 0,086 - 4,866 mm/U (66)
- Planvorschub: 0,040 - 2,258 mm/U (66)
- Verschiebeweg des Planschlittens: 375 mm
- Verschiebeweg des Obersupportes: 210 mm
Gewindesteigungen:
- Metrische Gewinde: 0,5 - 28 mm (66)
- Zoll-Gewinde: 1 - 56 dpi (66)
- Modul-Gewinde: 0,25 - 14 mm (66)
- Diametral-Pitch-Gewinde: 2 - 112 dpi (66)
Installation:
- Motorleistung: 15 kW
- Betriebsspannung: 400 V
- Maße BxHxT: ca. 2950 x 1400 x 1400 mm
- Gewicht: ca. 3100 kg

Verkäufer Angebot Nr. resale 100220
