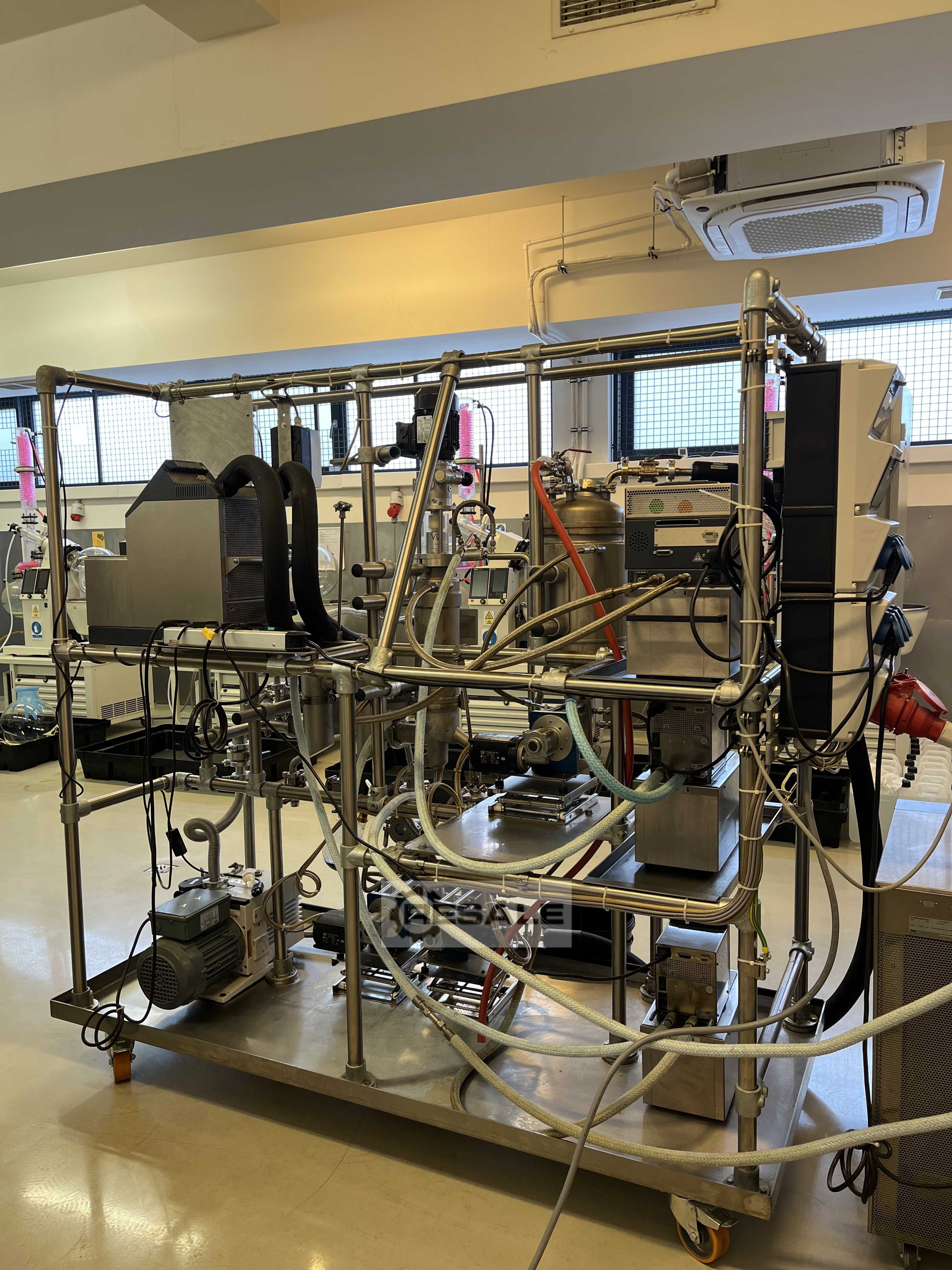

Das VTA VK100-10 Vakuumdestillationssystem ist ein fortschrittliches
Gerät, das für die effektive Trennung von Substanzen unter
reduzierten Druckbedingungen entwickelt wurde. Es ist besonders
nützlich in Prozessen, die eine schonende Behandlung von Materialien
erfordern, die empfindlich auf hohe Temperaturen reagieren.
Hauptmerkmale des VTA VK100-10 Systems:
• Effizienz: Die Fähigkeit, große Materialmengen zu verarbeiten,
wodurch es für industrielle Anwendungen geeignet ist.
• Präzise Parametersteuerung: Das fortschrittliche Steuerungssystem
ermöglicht eine präzise Überwachung und Regelung von Temperatur und
Druck und sorgt so für optimale Bedingungen für den
Destillationsprozess.
• Sicherheit: Ausgestattet mit fortschrittlichen Sicherheitssystemen
schützt es vor potenziellen Gefahren, die mit der Arbeit im Vakuum
verbunden sind.
• Vielseitigkeit: Die Möglichkeit, die Betriebsparameter an
verschiedene Arten von Materialien anzupassen, macht das System
universell in industriellen Anwendungen.
Das VTA VK100-10 System ist die ideale Lösung für Unternehmen, die
eine effiziente und sichere Möglichkeit suchen, die
Vakuumdestillation im industriellen Maßstab durchzuführen.
Das VTA VK100-10 Vakuumdestillationskit enthält folgende
Komponenten:
1. Destillationskolonne – das Hauptelement für die Durchführung
des Destillationsprozesses.
2. Vakuumpumpe (2x) – zur Aufrechterhaltung eines niedrigen Drucks
im System.
3. Verdampfer – um die Flüssigkeit zu erhitzen und zu
verdampfen.
4. Kondensator – um den Dampf zu einer Flüssigkeit zu
kondensieren.
5. Zwei Destillatsammelleitungen – zum Sammeln von getrennten
Fraktionen.
6. Steuerungssystem – zur Überwachung und Regelung von Temperatur,
Druck und Durchfluss.
7. Ventile und Armaturen – zur Steuerung des Stoffflusses im
System.
Technische Daten der Destillationsanlage:
Typ des Verdampfers VK 100-10
Maximale Destillationstemperatur 300 °C
Minimal erreichbarer Betriebsdruck (je nach Produkt) < 10-3 mbar mit
Drehschieber und Öldiffusions-Vakuumpumpe,
Durchsatz 1 – 10 l/h (je nach Produkt)
Verdunstungsfläche 0,10 m²
Oberfläche des internen Kondensators 0,15 m²
Weitere allgemeine Daten:
• Die Empfänger sind aus Borosilikatglas gefertigt
• Verdampfer, Aufgabetank, Kühlfallen, Wischerkorb und Drehgetriebe
sind
Gefertigt aus Edelstahl
• Die Dichtungen werden in FKM (Viton) gefertigt
• Alle Glasverbindungen werden mit Standardschliffen oder
Kugelschliffen hergestellt.
• Das Gerät wird mit einem Stromverteilungssystem ausgestattet. Die
Belieferung durch den Kunden erfolgt
400 Volt / 50 Hz / 3-phasig / belastbare Neutralleitung /
physikalische Masse.
• Alle elektrischen Verbraucher werden mit der CE-Kennzeichnung
(europäische Norm) gekennzeichnet.
Angewandte Normen: EN (Europäische Norm) und DIN (Deutsche
Industrienorm) Amerikanische Normen wurden nicht berücksichtigt.
• Keines der Geräte ist explosionsgeschützt
Detaillierte Spezifikation:
Pos. 1. Füttern
Aufgabebehälter aus Edelstahl in ummantelter Ausführung mit
Flanschdeckel und Ersatzdüsen: 10 Liter
Zahnradpumpe in wandiger Ausführung (Auslegungstemperatur 300°C),
die Drehzahl der Pumpe ist über einen Frequenzumrichter einstellbar.
Frequenzumrichter befindet sich am Anlagen-Skid: Max. 14,0 l/h
Zuleitung zum Verdampfer in ummantelter Ausführung
Ablassventil (nicht ummantelt)
Überströmventil in beheizbarer Ausführung
Pos. 2. Kurzwegverdampfer VK 100-10
Oberfläche des Verdampfers : 0.10 m²
Interner Kondensator (Bündel) : 0,15 m²
Abstreiferkorb mit Vakuum-Drehgetriebe : SKR Blockrotor
Dichtung des Getriebes : Lippendichtung
Werkstoff : 1.4571 (316 Ti) oder 1.4404 (316L)
Anzahl der Abstränge : 3
Wischerkorbantrieb stufenlos: Ja
Digitale Anzeige der Scheibenwischerdrehzahl beim Motorantrieb : Ja
Verdampfertemperatur : Max. 300 °C
Betriebsdruck (je nach Produkt) : 0,001 mbar
SKR Abstreifklötze : Graphit
Produkt Düsen : Tri-Clamp 2"
Vakuum-Düse : KF 50
Düse für Heizmedium : DN 15 "Spezial"
Rückstandsdüse in ummantelter Ausführung : Ja
Destillatdüse in beheizbarer Ausführung : Ja
Pos. 3. Destillat- und Rückstandsaustrag (jeweils)
Ummanteltes Schauglas
Zahnradpumpe in wandiger Ausführung: Max. 14,0 l/h
(Auslegungstemperatur 300°C), die Drehzahl der Pumpe ist über einen
Frequenzumrichter einstellbar. Der Frequenzumrichter befindet sich am
Anlagenskid
Auslasssiphon nach der Zahnradpumpe in mantelförmiger Ausführung
(wird als Druckschleuse gegen die Atmosphäre verwendet).
Pos. 4. Vakuum-System
Geflanschte Kühlfalle für flüssige Kühlmedien mit Behälter im
Glas (1 Liter)
Flansch-Kühlfalle für flüssiges N2 oder Trockeneis mit Behälter im
Glas (1 Liter)
Öldiffusions-Vakuumpumpe zur Erzielung stabiler Vakuumbedingungen bei
niedrigen Drücken: 40 l/s
Zweistufige Drehschieberpumpe mit Abluftfilter: 16,0 m³/h
Vakuumpumpe ausgestattet mit Vakuumpumpen-Öldosierventil zur
Druckeinstellung
und zum Entlüften
1 Vakuummessgerät mit einem Messgerät.
Digitale Anzeige.
Messbereich 0,0005 mbar – 1.300 mbar
Alle notwendigen Verbindungsleitungen oder Schläuche zum
Vakuumsystem
Pos. 5. Heizen und Kühlen
Heizeinheit
1 unabhängige Heizeinheit für - Verdampfermantel
Umwälzthermostat mit digitaler Temperaturregelung und numerischer
Anzeige, inklusive Umwälzpumpe
Temperaturbereich: 300 C. st
Leistung: 3 kW
Medium (nicht im Lieferumfang enthalten): Thermoöl
Das System wird mit allen notwendigen Verbindungsschläuchen
(wärmeisolierte Rohre aus Edelstahl) ausgestattet, um an das Gerät
angeschlossen zu werden.
Heizeinheit
1 unabhängige Heizeinheit für - Rückstandsleitung
Umwälzthermostat mit digitaler Temperaturregelung und numerischer
Anzeige, inklusive Umwälzpumpe
Temperaturbereich: 200 St. C
Leistung: 2 kW
Medium (nicht im Lieferumfang enthalten): Thermoöl
Das System wird mit allen notwendigen Verbindungsschläuchen
(wärmeisolierte Rohre aus Edelstahl) ausgestattet, um an das Gerät
angeschlossen zu werden. Alle notwendigen Jumper in den beheizten
Leitungen sind ebenfalls im Lieferumfang enthalten.
Heizeinheit
1 unabhängige Heizeinheit für - Zuleitung
Umwälzthermostat mit digitaler Temperaturregelung und numerischer
Anzeige, inklusive Umwälzpumpe
Temperaturbereich: 200 St. C
Leistung: 2 kW
Medium (nicht im Lieferumfang enthalten): Thermoöl
Das System wird mit allen notwendigen Verbindungsschläuchen
(wärmeisolierte Rohre aus Edelstahl) ausgestattet, um an das Gerät
angeschlossen zu werden. Alle notwendigen Jumper in den beheizten
Leitungen sind ebenfalls im Lieferumfang enthalten.
Kühlaggregat (neben dem Gestell platziert)
1 unabhängige Kühleinheit für - internen Kondensator und
Destillatauslassleitung
Umwälzthermostat mit digitaler Temperatureinstellung und numerischer
Anzeige, inklusive Umwälzpumpe mit Anschluss an Kühl- oder
Leitungswasser
Temperaturbereich (Nenntemperatur): -10 ... 100 °C 2 Heizleistung:
2,2 kW
Kühlleistung 15°C: 2,2 kW
Medium (nicht im Lieferumfang enthalten): Abhängig von der
Temperatur
Das System wird mit allen notwendigen Verbindungsschläuchen
(wärmeisolierte Rohre aus Edelstahl) ausgestattet, um an das Gerät
angeschlossen zu werden. Alle notwendigen Jumper in den beheizten
Leitungen sind ebenfalls im Lieferumfang enthalten.
Kühlaggregat
1 unabhängiges Kühlaggregat für - Kühlfalle
Umwälzthermostat mit digitaler Temperatureinstellung und numerischer
Anzeige, inklusive Umwälzpumpe mit Anschluss an Kühl- oder
Leitungswasser
Temperaturbereich (Nenntemperatur): -40 ... 200 °C
Heizleistung: 2 kW
Kühlleistung 0°C: 0,38 kW
Kühlleistung - 20°C: 0,25 kW
Medium (nicht im Lieferumfang enthalten): Abhängig von der
Temperatur
Das System ist mit allen notwendigen Verbindungsschläuchen
(wärmeisolierte Rohre aus Edelstahl) ausgestattet, um an das Gerät
angeschlossen zu werden. Alle notwendigen Jumper in den beheizten
Leitungen sind ebenfalls im Lieferumfang enthalten.
Pos. 6. Rack/Rahmen, Steckverbinder
Rahmen aus Edelstahlrohren (DN 32) mit Verbindungsschellen für den
variablen Einsatz. Der ist mit 4 Rädern ausgestattet und beweglich.
Eine Auffangwanne für auslaufende Flüssigkeit ist im Lieferumfang
enthalten.
Pos. 7. Stromversorgung des Stromverteilungssystems (durch den
Kunden)
Spannung: 400 V
Frequenz: 50 Hz
Anzahl der Phasen:3
Enthaltenes Stromverteilungssystem: Ja
Frequenzumrichter am Anlagen-Skid: Ja
