x-Weg: 17700 mm
y-Weg: 4755 mm
z-Weg: 800 mm
Fräsbreite:
3450 mm
Entfernung Tisch - Senkrechtfrässpindel: 3682
mm
Tischhöhe über Flur: 500 mm
Spindeldurchmesser im vord.
Lager: 200 mm
Drehzahlbereich: 12 - 450
U/min
Werkzeugaufnahme: ISO 60
Axialverstellg. d.
Spindelschlittens: 800 mm
Schleichgang: 5 und 50
mm/min
Vorschub stufenlos: 10 - 3000 mm/min
Querverstellung
des Querbalkenfrässupportes: 4745
Eilgang: 2
m/min
Schleichgang: 3 und 30 mm/min
Vorschub stufenlos: 6 -
2000 mm/min
Eilgang: 10 m/min
Schleichgang: 3 und 30
mm/min
Vorschub stufenlos: 6 - 2000
mm/min
Senkrechtverstellung des Querbalkens: 3682 mm
Eilgang:
1,5 m/min
Schleichgang: 1,25 und 12,5 mm/min
Vorschub
stufenlos: 5 - 1500 mm/min
Tischgröße: 17800x2800
mm
Ständerdurchgang: 3600 mm
Steuerung: SIEMENS 840 C
Tischbelastung: 50.000/100.000
kg
Hauptspindelantriebsleistung: 100 kW
Gesamtleistungsbedarf:
170 kW
Maschinengewicht ca.: 300 t
Raumbedarf ca.: 40 x 8,4x
8,6 m

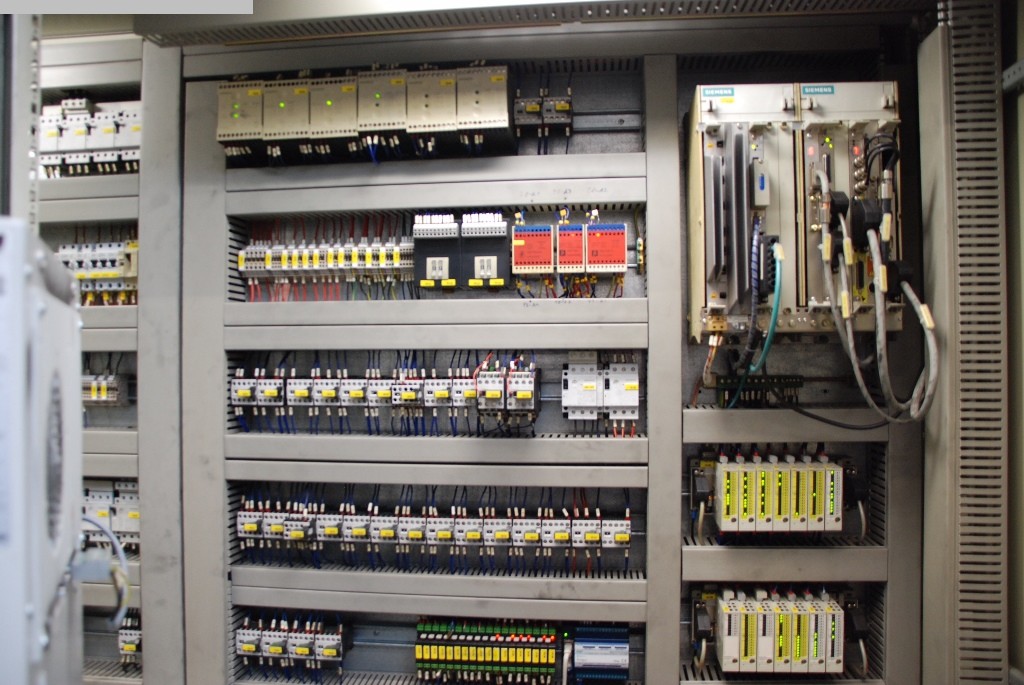

+ komplette Elektrik erneuert inkl. Schaltschrank,
Verkabelung, Motoren und mit
einer SIEMENS 840C ausgestattet in
1999.
+ inkl. 16 Fräsköpfe und div. Werkzeuge.

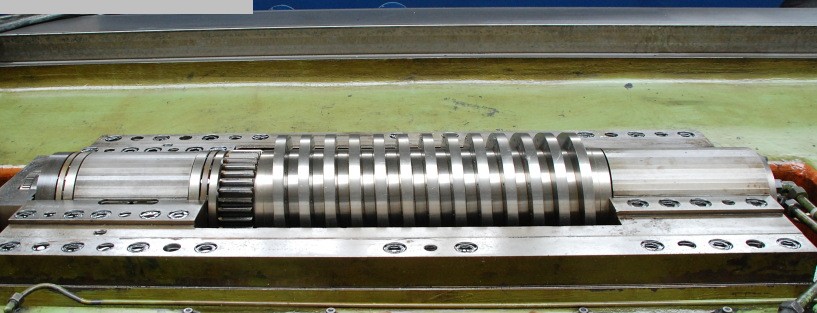

Der
Antrieb der X-Achse besteht aus einer
hydrostatischen Schnecke mit
Hhdrostatischer Zahnstange.
