Rohrschleifmaschinen WALTER Helitronic Power Production

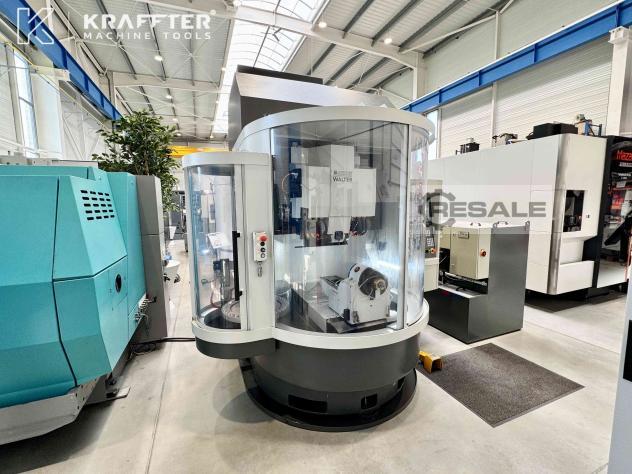

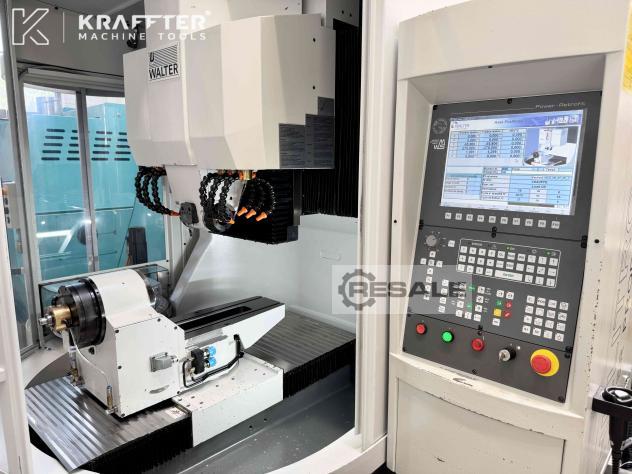

Affûteuse CNC - WALTER Helitronic Power production



CARACTÉRISTIQUES TECHNIQUES :

ANNÉE : 2003

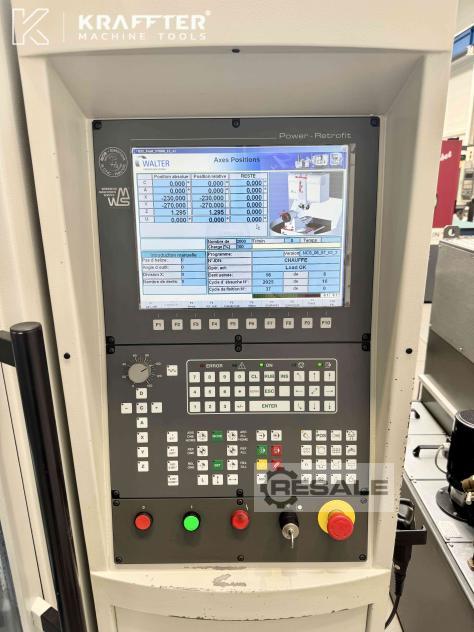

Type de CN : HMC 500
Version software installée : Tool Studio 2.1 R4
Nombre d’axes : 5
Hauteur de pointes : 190 [mm]
Course axe X : 490 [mm]
Résolution axe X : 0.00001 [mm]
Course axe Y : 320 [mm]
Résolution axe Y : 0.00001 [mm]
Course axe Z : 660 [mm]
Résolution axe Z : 0.00001 [mm]
Vitesse déplacement rapide X, Y et Z : 15000 [mm/min]
Axe A : 360 [°]
Axe C : +/- 200 [°]
Résolution axe C : 0.0001 [°]
Longueur maxi. pièce : rectification face : 320 [mm]
Longueur maxi. d'affûtage : 350 [mm]
Diamètre maxi. d'affûtage : 320 [mm]

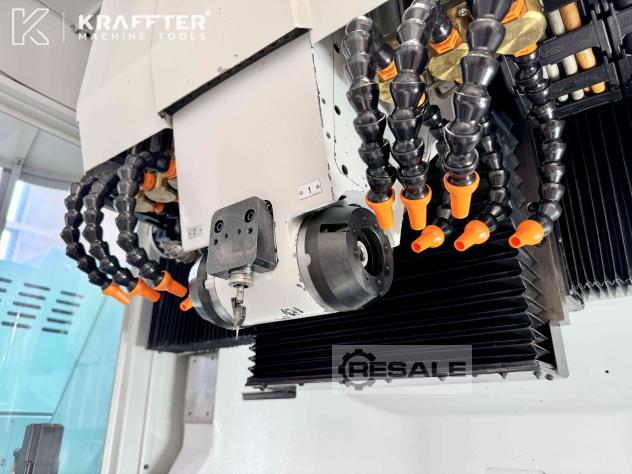

Attachement broche porte-meule : NCT
Diamètre de broche porte-meule : 80 [mm]
Vitesse broche porte-meule maxi. : 7000 [tr/min]
Puissance broche porte-meule : 24 [kW]
Diamètre maxi. Meule : 200 [mm]

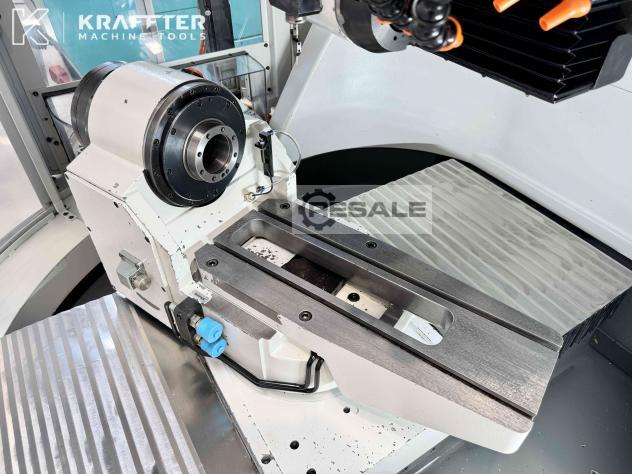

Cône intérieur broche porte-pièce : ISO 50
Vitesse maxi. broche porte-pièce : 60 [tr/min]
Puissance installée : 35 [kVA]
Poids : 4650 [Kg]


ÉQUIPEMENTS INCLUS :

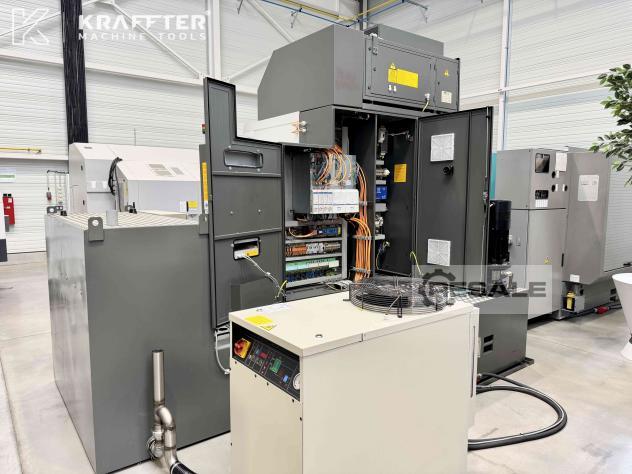

x1 centrale de filtration TRANSOR 12290-800A
x1 refroidisseur d'huile MTA type TAE 015
x1 aspiration de brouillard d'huile DSL type AES-GAMMA 30
x1 palpeur RENISHAW

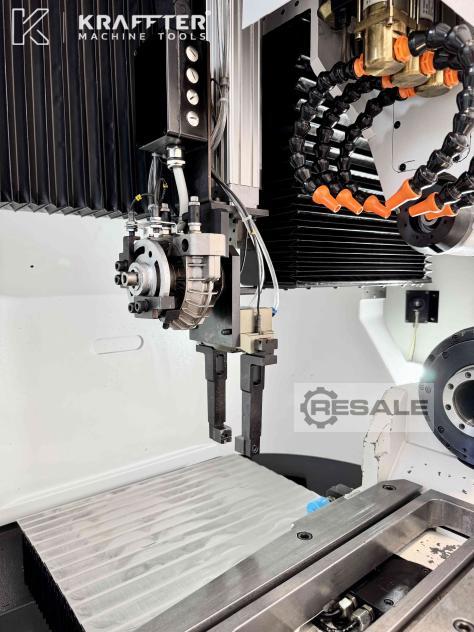

x1 loader d'outils à disque - 40 postes
x1 pince SCHUNK
x2 tasseaux porte-meule
x1 dispositif anti-incendie (à faire contrôler par l'acheteur par un organisme qualifié)

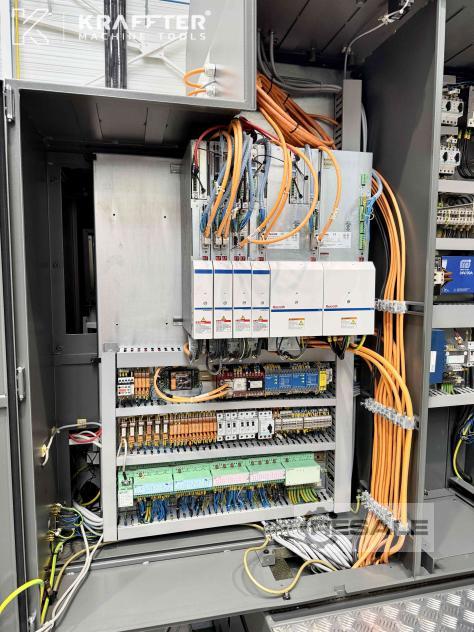

x1 manuel schémas électriques
x1 manuel "Instructions de service"


PACKS WALTER WINDOW MODE (WWM) :

- Package 001 (fraises cylindriques)
- Package 002 (fraises coniques)
- Package 003 (forets)
- Package 004 (forets étagés)
- Package 006 (outils de menuiserie)
- Package 013 (alésoirs)
- Package 015 (sièges d'inserts)
- Package 016 (programme de préchauffe)
- Package 027 (programme flexible)
- Package 090 (package robot loader)
- Package 091 (acm)
- Package 098 (package robot loader)
- Package 099 (package robot loader)
- Package 100 (données de référence m.)
- HELICONE (calcul de goujure conique)
- HELIDRILL (calcul de goujure pour forets)
- HELIFLUTE (calcul de goujure pour fraise cylindrique)
- MCS (contrôle de la machine)
- SCHEIBE (menu pour meules)
- TS_ADVANCED (toolstudio (v1.0-v.)
- TS_STANDARD (toolstudio (v1.0-v.)
- TS_STEPTOOLS (toolstudio (v1.0-v.)


OPTIONS TOOLSTUDIO :

- Tool Studio 2.0 serveur/contrôle machine
- Tool Studio 2.0 licence standard
- Tool Studio 2.0 licence avancée
- Tool Studio 1.9 options de mise à jour
- Tool Studio 2.0 options de mise à jour
- Option steptools
- Option profil léger (ébauche de contour ...)
- Option étalonnage avec palpeur outil
- Option forets



Machine visible sous tension pour essais en nos locaux, sur RDV.

Prix HT sur demande, chargement sur camion inclus.

Possibilité d’expédition dans toute la France ainsi qu’à l'international.

Plus de photos et détails sur demande.

Descriptif technique à titre indicatif, sans engagement de notre part.
